Меркурий 238.LF
Меркурий 238.LF счетчик электрической энергии трёхфазный многофункциональный. Цена от 15 243,00 руб. Технические характеристики Меркурий 238.LF
Счетчик Меркурий 238.LF предназначен для учета активной и реактивной электроэнергии в трёхфазных сетях переменного тока и может эксплуатироваться как автономно, так и в составе систем автоматизированного сбора данных.
Выносной индикатор Меркурий 258.2F c RF интерфейсом
Технические особенности Меркурий 238.LF :
- разделённая архитектура
- датчик тока блока счётчика - шунт (не чувствителен к воздействию магнитным полем и учитывает постоянную составляющую) в цепи фазы;
- интерфейсы блока счётчика - оптопорт, RF-модем, PLCIII-модем;
- оптический испытательный выход;
- встроенное реле отключения нагрузки на ток 80А;
- электроная пломба;
- крепление на опору.
Функциональные возможности Меркурий 238.LF :
- Измерение активной энергии прямого направления по 4-м тарифам с переключением тарифов в зависимости от времени суток или величины потребляемой мощности.
- Измерение реактивной энергии прямого направления в бестарифном режиме;
- Измерение мгновенных значений тока, напряжения, активной, реактивной и полной мощности, cos в каждой фазе сети и их максимумов;
- Неконфигурируемый архив значений учтённой активной электроэнергии на начало месяца за последние 12 месяцев;
- Восемь конфигурируемых архивов в которых возможна архивация любого параметра с общей ёмкостью 16000 записей.
Заводская конфигурация архивов:
Обращаем внимание, что свободные архивы можно использовать для архивации любого параметра, в том числе, например, мгновенных значений фазных напряжений.
- Контроль нагрузки посредством установки лимитов активной мощности и отключения нагрузки при превышении лимитов или по команде диспетчера. Отключение осуществляется через встроенное реле.
- Журнал системных событий (вкл\выкл, вскрытие, программирование и др. );
- Журнал событий реле (вкл\выкл., причина срабатывания, изменение лимитов)
Счётчики Меркурий 238.LF отображают на PLC- или RF-индикаторе:
- номер текущего тарифа(TARIFF 1...4) и сумму;
- значение потреблённой энергии каждого вида с начала эксплуатации по каждому тарифу и сумму по всем тарифам;
- версию прошивки;
- номер блока счётчика.
Основные технические характеристики счётчика Меркурий 238.LF
| Наименование параметров | Величины |
|---|---|
| Класс точности при измерении - активной энергии - реактивной энергии | 1,0 2,0 |
| Номинальное напряжение, В | 230 |
| Установленный диапазон рабочих напряжений, В
Расширенный рабочий диапазон напряжений, В Предельный рабочий диапазон напряжений, В | 207...253 184...264 0...264 |
| Номинальный (макс) ток, А | 5(80) |
| Напряжение питания блока индикации RF, В | 9 (элемент "Крона") |
| Активная (полная) мощность потребляемая каждой цепью напряжения:
- блока счётчика, не более, Вт - блока индикации с PLC интерфейсом, не более, Вт | 3(10) 3(10) |
| Полная мощность потребляемая каждой цепью тока, не более ВА | 0,5 |
| Допустимые перегрузки по току в течении 10 мсек, А
- для IМакс=80 А | 2400 |
| Стартовый ток (чувствительность), А | 0,020 |
| Параметры тарификатора:
- количество тарифов - количество тарифных зон в пределах суток - количество типов дней - количество сезонов | 1...4 16 8 12 |
| Скорость обмена, бит/секунду:
- через оптический порт; | 9600 |
| Передаточное число оптического испытательного выхода, имп/кВт, [имп/(квар*ч)] | 1000 |
| Защита информации |
1. Адресный доступ и аппаратная защита памяти метрологических коэффициентов. 2. Трёхуровневый доступ по ключам. 3. Электронная пломба на вскрытие. 4. Журнал сеансов связи через цифровые интерфейсы. |
| Диапазон рабочих температур, °С
- блока счётчика - блоков индикации | - 45 ... +70 - 10... +70 |
| Разрядность ЖКИ блока индикации PLC и RF, кВт*ч | ХХХХХХ,хх |
| Наработка на отказ, часов | 220000 |
| безотказная работа, часов | 7000 |
| срок службы, лет | 30 |
| Межповерочный интервал,лет | 16 |
| Масса:
- блока счётчика, не более, кг - блока индикации PLC, не более, кг - блока индикации RF, не более.ю кг | 1,35 0,36 0,13 |
| Габариты (ширина, высота, толщина)
- блока счётчика, мм - блока индикации PLC, мм - блока индикации RF, мм | 218*182*68 120*122*39 60*107*25 |
| Гарантия производителя, лет | 3 |
В обозначении счётчика:
МЕРКУРИЙ 238. LF
МЕРКУРИЙ – торговая марка счётчика
238 - серия счётчика
L - модем PLC-III
F- радиомодем

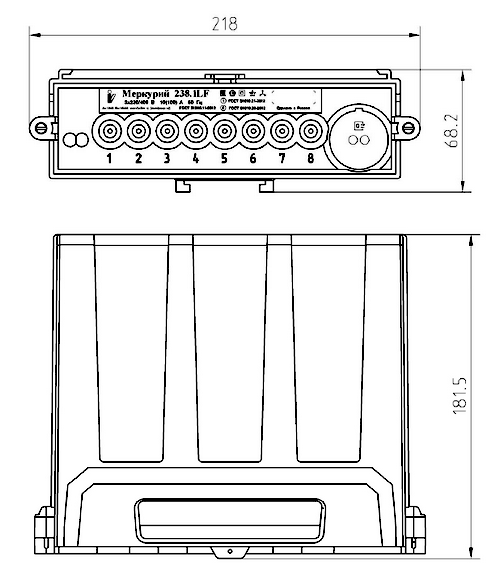

Габаритный чертёж МЕРКУРИЙ 238. LF:
Габаритный чертёж Меркурий 258.2F c RF:
