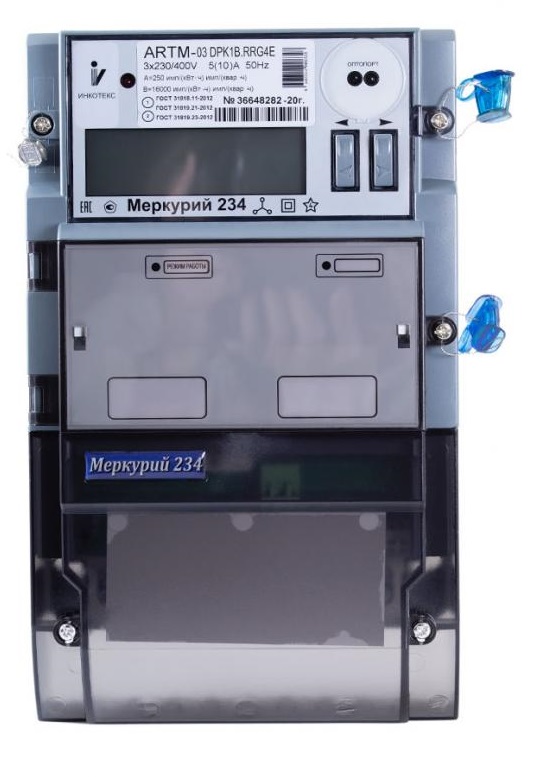

Меркурий 234 ARTM с функциями телемеханики
Счетчик Меркурий 234 ARTM с функциями телемеханики выполняет функции коммерческого и технического учета электроэнергии и функции контроллера телемеханики. Используется как центральное звено "цифрового РЭС" для трансформаторных и распределительных подстанций.
В качестве контроллера телемеханики счетчик выполняет функции удаленного сбора данных от других счетчиков, от реле контроля напряжений и MODBUS устройств, подключенных по линиям RS485. Имеет встроенные каналы дискретного ввода-вывода (каналы ТС и ТУ). Чтение параметров подключенных устройств, состояния датчиков и управление дискретными выходами возможно из систем верхнего уровня и локального Веб-интерфейса.
Обмен данными с системами АИИС КУЭ, АСУ ТП, АСТУЭ, ТМ, СДТУ и локальной автоматизации выполняется по каналам Ethernet, LTE. Обмен данными с системами верхнего уровня производится по протоколам MODBUS TCP, МЭК 870-5-104 и OPC UA.
Счетчики полностью соответствуют отраслевым требованиям, в том числе технической политике ПАО «Россети» по учету электроэнергии и аттестованы на соответствие протоколу обмена СПОДЭС с помощью сертификационной утилиты ПАО «Россети».
Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
- энергия всего от сброса показаний;
- энергия на начало текущих и 123 предыдущих суток;
- энергия на начало текущего и 36 предыдущих месяцев;
- энергия на начало текущего и предыдущего года;
- расход за текущие и предыдущие сутки;
- расход за текущий и 11 предыдущих месяцев.
Поквадрантный учёт реактивной энергии в двунаправленных счётчиках. Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток (в счетчиках с протоколом DLMS/COSEM, СПОДЭС – в 24 зонах). Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута. Учёт технических потерь в линиях электропередач и силовых трансформаторах.
Измерение параметров электрической сети:
- мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
- действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети для целей анализа показателей качества электроэнергии;
- значения углов между фазными напряжениями;
- частота сети;
- коэффициенты мощности по каждой фазе и по сумме фаз;
- коэффициент искажения синусоидальности фазных кривых.
Два независимых профиля мощности с произвольным периодом интегрирования от 1 до 60 минут, второй профиль может быть сконфигурирован как профиль мощности технических потерь. Глубина хранения 170 суток для времени усреднения 30 минут.
Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 60 минут с ежемесячным расписанием.
Ведение журналов событий, включая события показателей качества электроэнергии.
Встроенные интерфейсы: оптопорт и RS-485 во всех моделях.
Дополнительные интерфейсы на сменных модулях: RS-485, GSM, NBIoT, PLC, Ethernet, RF, CAN, LoRaWAN, ZigBee, DUAL SIM GSM/GPRS.
Возможность подключения резервного питания (6 – 12 В постоянного тока).
Наличие многофункционального гальванически развязанного импульсного выхода, в том числе, с функцией управления нагрузкой.
Автоматическая самодиагностика с индикацией ошибок.
Наличие встроенного реле на 60 или 100 А.
Две энергонезависимые электронные пломбы.
Датчик магнитного поля.
Запись несанкционированных воздействий в нестираемые журналы событий.
Многофункциональный ЖКИ c подсветкой и отображением OBIS- кодов отображаемых параметров.
Индикация параметров на ЖКИ при отключенном питании.
Возможность работы по протоколам Меркурий, DLMS/COSEM, СПОДЭС.
Возможность замены батареи резервного электропитания без вскрытия корпуса счетчика.
Счетчики имеют неразъемные корпуса и прозрачные клеммные крышки для предотвращения хищения электроэнергии.
Функции Меркурий 234 ARTM с функциями телемеханики:
- сбор данных со счетчиков, реле контроля напряжений, MODBUS устройств, подключенных по линиям RS485
- трансляция команд управления, подача команд управления из Веб-интерфейса
- передача данных на верхние уровни по каналам: Ethernet, GPRS, G3 (UMTS), LTE
- работа в сети GSM с “серым” IP-адресом
- доступ по прямому каналу к счетчикам электроэнергии и устройствам реле контроля напряжений в составе систем АИИС КУЭ
- конфигурирование для работы в режиме защищенного канала (VPN)
- передача данных измерений счетчиков и состояний параметров реле по протоколу IEC 60870-5-104 в составе систем телемеханики
- передача данных измерений счетчиков и состояний параметров реле по протоколу OPC UA в составе SCADA систем
- локальное чтение данных, конфигурирование и диагностика подключенных счетчиков и других устройств в Веб-интерфейсе

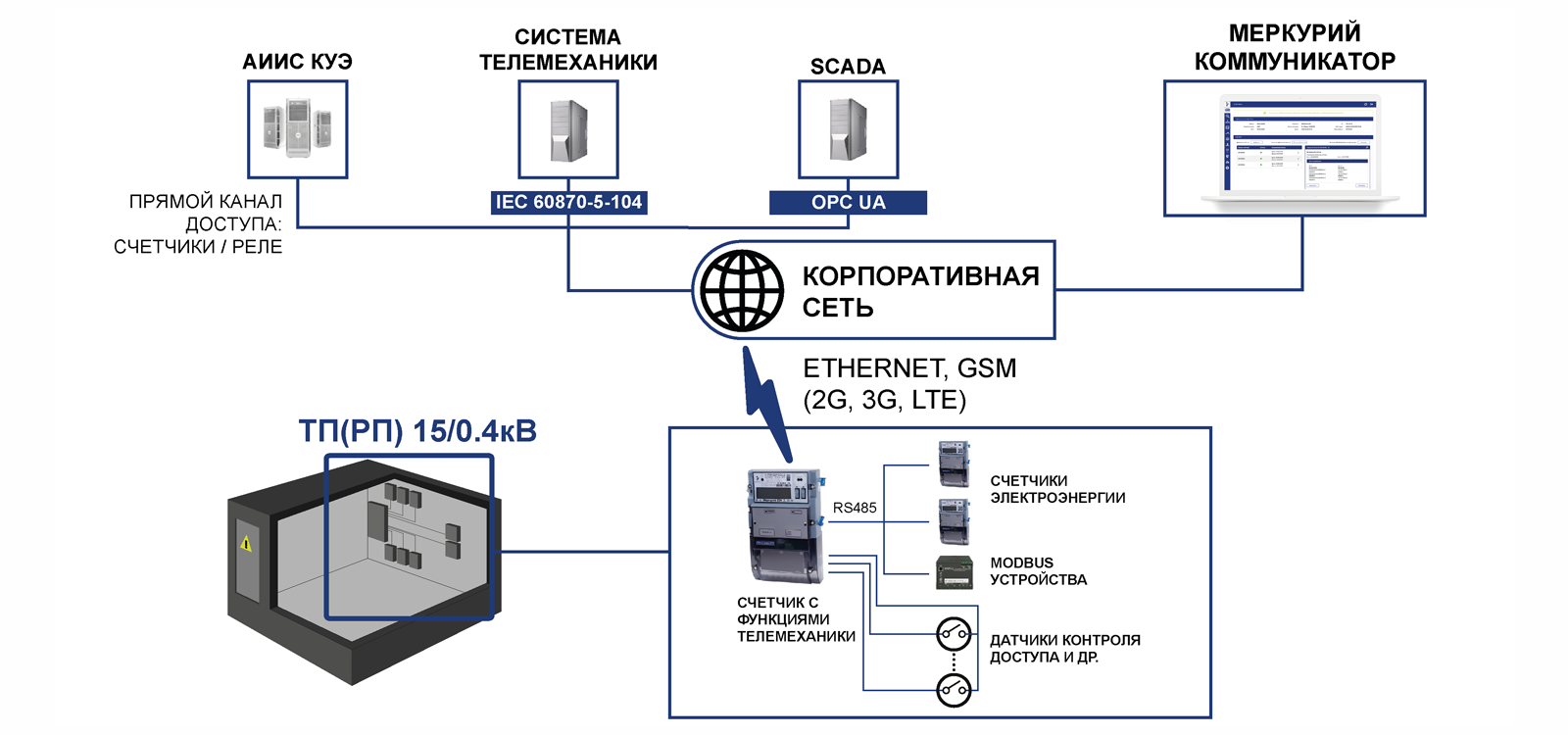

Схема применения в составе АС:
Характеристики Меркурий 234 ARTM с функциями телемеханики:
| Наименование | Значение |
|---|---|
| Максимальное количество опрашиваемых счетчиков электроэнергии и измерительных приборов, шт: | 256 |
| Рекомендуемое количество счетчиков электроэнергии и измерительных приборов для опроса по одной линии RS485 без использования повторителей, шт: | 32 |
| Независимые гальванически изолированные порты RS-485, шт: | 2 |
| Поддерживаемая скорость передачи данных по интерфейсам RS485, бит/с: | 1 200…115 200 |
| Порт Ethernet 10/100 Mbit/s, шт: | 1 |
| Гальванические изолированные дискретные входы, шт: | 4 |
| Параметры дискретных входов: | |
| - максимальный ток опроса датчиков дискретных входов, мА на канал: | 5 |
| - напряжение опроса датчиков дискретных входов, В, общий провод положительный: | 24 |
| Гальванически изолированные выходы телеуправления, шт: | 2 |
| Коммутационная способность выходов телеуправления: | |
| - переменный ток, А: | 3 |
| - переменное напряжение, В: | 250 |
| - время переключения, мс, не более: | 8 |
| Встроенный GSM (GPRS/3G/LTE) модем: | есть |
| Точность синхронизации часов реального времени, мс: | ±1 |
Технические характеристики Меркурий 234 ARTM с функциями телемеханики:
| Наименование | Значение |
|---|---|
| Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А | 1/9 |
| Полная мощность, потребляемая каждой цепью тока, не более, В*А | 0,1 |
| Мощность потребления сменного модуля интерфейса по каждой цепи напряжения, не более, Вт/В*А | 3/14 |
| Количество тарифов | 4 |
| Сохранность данных при перерывах питания, не менее, лет | 10 |
| Межповерочный интервал, лет | 16 |
| Гарантийный срок эксплуатации, лет | 5 |
| Наработка на отказ, не менее, ч | 220 000 |
| Рабочий диапазон температур, °С | -45…75 |
| Масса, не более, кг | 1,8 |
| Габаритные размеры, мм | 174*78*300 |
Метрологические характеристики Меркурий 234 ARTM с функциями телемеханики:
| Наименование | Значение |
|---|---|
| Класс точности счетчиков (актив. / реактив.): | |
| трансформаторного включения: | 0,2S/0,5 и 0,5S/1 |
| прямого включения: | 1/2 |
| Номинальное напряжение, В: | |
| трансформаторного включения: | 3*57,7/100 |
| прямого включения: | 3*230/400 |
| Базовый / максимальный ток, А: | |
| трансформаторного включения: | 1/2; 1/10; 5/10 |
| прямого включения: | 5/60; 5/80; 5/100; 10/100 |
| Макс. ток для счетчиков прямого включения в течение 10 мс | 30*I макс |
| Макс. ток для счетчиков трансформаторного включения в течение 0,5 с: | 20*I макс |
| Чувствительность при измерении активной энергии, А: | |
| трансформаторного включения: | 0,001/0,005 |
| прямого включения: | 0.02 |
Модификации счетчиков, доступных для заказа:
| Модификация | Номинальное напряжение, В | Номинальный (максимальный)ток, А | Класс точности | Интерфейсы, реле |
|---|---|---|---|---|
| Меркурий 234 АRTM(2)-03 (D)PK1BR.RRG4E | 3*230/400 | 5(10) | 0,2S/0,5 | оптопорт, 4 ТС(ТИИ), 3*RS485, LTE, Ethernet |
| Меркурий 234 АRTM(2)-03 (D)PK2BR.RRE | 3*230/400 | 5(10) | 0,2S/0,5 | оптопорт, 2 ТУ, 4 ТС(ТИИ), 3*RS485, Ethernet |
Примечание: серийно выпускаются две модификации:
- «D» - с протоколами DLMS/COSEM/СПОДЭС и Меркурий,
- без «D» - только протокол Меркурий.
Модификации приведены для примера. Возможен заказ модификаций с любыми представленными ниже кодами номинального/максимального тока, напряжения и класса точности./
Условные обозначения: Меркурий 234 ARTM2-0X DPKxB RLxGxEFcC.RLxGxEFxC
А — учёт активной энергии;
R — учёт реактивной энергии;
Т — наличие внутреннего тарификатора (наличие двух электронных пломб);
М — модернизированный корпус (наличие сменных модулей);
2 — двунаправленный (прием и отдача);
0Х — код номинального/максимального тока, напряжения и класса точности;
| 0X | Номин. напряжение, В | Номин(базовый) ток, А | Максимальный ток, А | Класс точности при измерении | |
|---|---|---|---|---|---|
| активной энергии | реактивной энергии | ||||
| 00 | 3*57,7(100) | 5 | 10 | 0,2S; 0,5S | 0,5; 1,0 |
| 01 | 3*230(400) | 5 | 60 | 1,0 | 2,0 |
| 02 | 3*230(400) | 5 | 100 | 1,0 | 2,0 |
| 03 | 3*230(400) | 5 | 10 | 0,2S или 0,5S | 0,5 или 1,0 |
| 04 | 3*57,7(100) | 1 | 10 | 0,2S или 0,5S | 0,5 или 1,0 |
| 05 | 3*230(400) | 1 | 10 | 0,2S или 0,5S | 0,5 или 1,0 |
| 06 | 3*57,7(100) | 1 | 2 | 0,2S или 0,5S | 0,5 или 1,0 |
| 07 | 3*230(400) | 1 | 2 | 0,2S или 0,5S | 0,5 или 1,0 |
| 08 | 3*230(400) | 5 | 80 | 1,0 | 2,0 |
| 09 | 3*230(400) | 10 | 100 | 1,0 | 2,0 |
Функциональные возможности:
D – наличие протокола DLMS/COSEM, СПОДЭС,
P – расширенные программные функции,
O – встроенное силовое реле,
Kx – многофункциональные входы/выходы,
B – подсветка ЖКИ.
Тип встроенного интерфейса и сменого модуля:
R – RS-485,
Lx –PLC (L2 – PLC-II, L4 – PRIME PLC, L5 – G3-PLC, и др.),
Gx – GSM-модем (G – CSD/GSM/GPRS, G1 – GSM/GPRS,
G3 – UMTS/3G, G4 – LTE/4G, G5 – NBIOT, и др.),
E – Ethernet 10/100 Base –TX,
Fx – радиомодем RF (F03 – ZigBee, F04 – LoRaWAN Лартех,
F05 – ISM868, F06 – Аура360, F07 – LoRaWAN Вега,
F08 – Комета, и др.),
C – интерфейс CAN.

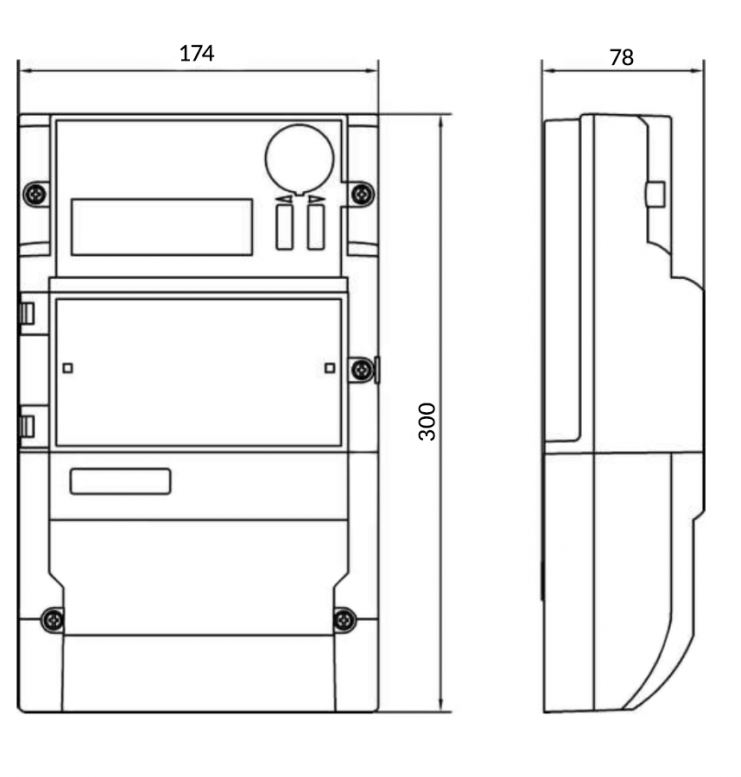

Габаритный чертёж счетчика Меркурий 234 ARTМ:
