Меркурий 231 АRT

Меркурий 231 АRT

Меркурий 231 АRT счетчик электрической энергии трёхфазный многофункциональный. Цена от 2100,00 руб. В наличии на складе! Скидки! Доставка по РФ! Технические характеристики Меркурий 231 ART

Cчетчик Меркурий 231 ART-01 Ш
Цена 2 100,00 руб. с НДС

Cчетчик Меркурий 231 ART-02 Ш
Цена 2 100,00 руб. с НДС

Счётчик Меркурий 231 предназначен для учета активной и реактивной электроэнергии в в трехфазных 4-х проводных сетях переменного тока с возможностью тарифного учёта по зонам суток, долговременного хранения и передачи накопленной информации в центры сбора информации.

Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.

Технические особенности счетичка Меркурий 231 АRT:

  • Наличие цифровых интерфейсов:
    • оптопорт во всех моделях;
    • bluetooth опционально;
  • оптический испытательный выход;
  • счётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей (суммирование по модулю);
  • Нечувствительность к воздействию магнитным полем вследствии применения шунтов в каналах измерения тока;
  • автоматическая самодиагностика с индикацией ошибок;
  • две электронных пломбы на вскрытие;
  • крепление на рейку.

Функции электросчетчиков Меркурий 231 АRT :

  • Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам следующей информации:
    -количество учтённой активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
    • всего от сброса показаний
    • за текущие сутки и на начало суток
    • за текущий месяц и на начало месяца
    • за текущий год и на начало года
    • за предыдущий год и на начало года
  • Пофазный учёт активной энергии;
  • Задание индивидуального тарифного расписания для каждого месяца года и для каждого дня недели. Максимальное количество тарифов - 4. Максимальное количесво тарифных зон в сутках -16.
  • Измерение следующих параметров:
    • мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз;
    • действующих значений фазных токов, напряжений, углов между фазными напряжениями;
    • частоты сети
    • коэффициентов мощности по каждой фазе и по сумме фаз;
  • Формирование профиля активной и реактивной мощностей с произвольным временем усреднения от 1 до 60 минут. При 30-ти минутных срезах время переполнения архивов составит 170 суток.
  • Ведение журналов событий (кольцевых по 10 записей на каждое событие), в которых фиксируются:
    • время включения выключения счётчика
    • время пропадания / появления фаз 1,2,3
    • время вскрытия / закрытия прибора
    • время коррекции тарифного расписания
    • время превышения установленных лимитов энергии и мощности…
    • всего 22 различных события

Счётчики отображают на ЖК-индикаторе:

  • значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
  • фазное напряжение и ток в каждой фазе;
  • мгновенные значение активной, реактивной и полной мощности как по каждой фазе, так и суммарные по трем фазам;
  • коэффициент мощности по каждой фазе и суммарный по трем фазам;
  • углы между фазными напряжениями;
  • частоту сети;
  • текущее время и дату;
  • дату и время срабатывания электронных пломб;
  • дату и время доступа по цифровым интерфейсам;
  • дату, время и код ошибки самодиагностики;
  • OBIS код каждого параметра.

Через оптопорт и bluetooth для чтения и программирования доступны следующие параметры:

ПараметрыПрограммированиеСчитывание
учтённой активной и реактивной энергии прямого и обратного направления по каждому из 4 тарифов и сумму по тарифам;
- всего от сброса показаний;
- за текущие сутки;
- на начало текущих суток;
- за предыдущие сутки;
- на начало предыдущих суток;
- за текущий месяц;
- на начало текущего месяца;
- за каждый из предыдущих 11 месяцев;
- на начало каждого из предыдущих 11 месяцев;
- за текущий год;
- на начало текущего года;
- за предыдущий год;
- на начало предыдущего года;
-+
смены паролей первого (потребителя) и второго (поставщика ресурса) уровня доступа к данным+-
параметров встроенных часов счётчика:
- текущих времени и даты;++
- признака сезонного времени (зима/лето);++
- разрешения/запрета автоматического перехода сезонного времени;++
- времени перехода на «летнее» и «зимнее» время при автоматической установке сезонного времени;++
параметров тарификатора:
- режима тарификатора (однотарифный/многотарифный);++
- номера текущего тарифа;-+
- тарифного расписания ++
- календаря праздничных дней;++
параметров сохранения профилей мощности:
- длительности периода интегрирования;++
- признака неполного среза (счётчик включался или выключался на периоде интегрирования);-+
- разрешения/запрета обнуления памяти при инициализации массива памяти средних мощностей;++
- профиля активной мощностей в обычном и ускоренном режимах чтения;-+
вспомогательных параметров:
- мгновенных значений (со временем интегрирования 1 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз; с указанием направления (положения вектора полной мощности);-+
- действующих значений фазных напряжений и токов по каждой из фаз;-+
- коэффициентов мощности по каждой фазе и по сумме фаз с указанием направления (положения вектора полной мощности);-+
- углов между фазными напряжениями;-+
- частоты сети;-+
индивидуальных параметров счётчика:
- сетевого адреса;++
- серийного номера;-+
- даты выпуска;-+
- местоположения счётчика;++
- класса точности по активной энергии;-+
- класса точности по реактивной энергии;-+
- признака суммирования фаз (с учётом знака/по модулю);-+
- варианта исполнения счётчика (однонаправленный/перетоковый);-+
- номинального напряжения;-+
- номинального тока;-+
- коэффициента трансформации по напряжению;++
- коэффициента трансформации по току;++
- постоянной счётчика в основном режиме;-+
- температурного диапазона эксплуатации;-+
- режима импульсных выходов (основной/поверочный);++
- версии ПО;-+
режимов индикации:
- периода индикации (1..255 секунд);++
- длительности индикации показаний потреблённой энергии по текущему тарифу (5..255 секунд) в автоматическом режиме;++
- длительности индикации показаний потреблённой энергии по нетекущему тарифу (5…255 секунд) в автоматическом режиме;++
- длительности тайм-аута (5…255 секунд) при возврате из ручного в автоматический режим;++
- перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при автоматическом режиме смены параметров,++
- перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при ручном режиме смены параметров;++
параметров контроля за превышением установленных лимитов активной мощности и энергии прямого направления:
- режима (разрешения/запрета) контроля за превышением установленного лимита активной мощности прямого направления;++
- режима (разрешения/запрета) контроля за превышением установленного лимита активной энергии прямого направления;++
- значения установленного лимита мощности;++
- значений установленного лимита энергии отдельно для каждого из четырёх тарифов;++
- режима импульсного выхода (выводы 21, 26) (телеметрия/режим управления блоком отключения нагрузки);++
- режим управления блоком отключения нагрузки (нагрузка включена/выключена);++
журнала событий (кольцевого на 10 записей):
- времени включения/выключения счётчика;
- времени до/после коррекции текущего времени;
- время включения/выключения фаз 1, 2, 3
- времени начала/окончания превышения лимита активной мощности прямого направления (при разрешённом контроле);
- времени коррекции тарифного расписания;
- времени коррекции расписания праздничных дней;
- времени сброса регистров накопленной энергии;
- времени инициализации массива средних мощностей;
- времени превышения лимита активной энергии прямого направления по каждому из тарифов (при разрешённом контроле);
- времени коррекции параметров контроля за превышением лимита мощности;
- времени коррекции параметров контроля за превышением лимита энергии;
- времени коррекции параметров учета технических потерь;
- времени вскрытия/закрытия приборов;
-+
журнала ПКЭ (кольцевого на 100 записей):-+
словосостояния самодиагностики счётчика.-+

Основные технические характеристики счетчика Меркурий 231 АRT

Наименование параметровВеличины
Класс точности при измерении
- активной энергии1,0
- реактивной энергии2,0
Номинальное напряжение, В3*230/400
Номинальный (максимальный) ток, А5(60); 5(80); 10(100)
Перегрузки по току, А
- для ART-01 в течении 10 мс1800
- для ART-02 в течении 10 мс3000
Стартовый ток (чувствительность), А
- для Iном(макс)=5(60)А, Uном=230В0,020
- для Iном(макс)=10(100)А, Uном=230В0,040
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более2,0 / 10,0
Полная мощность, потребляемая цепью тока не более, В*А0,5
Количество тарифов4
Количество тарифных сезонов (месяцев)12
Точность хода часов при t=20± 5 °C, с/сутки ± 0,5
Интервал усреднения мощности, мин1...60
Глубина хранения 30-мин срезов в профиле мощности, суток170
оптический испытательный выход1
Передаточное число оптического испытательного выхода , имп/кВт,имп/кВар:
для ART-01 (Uном 230 В, I ном 5 A)500/32000
для ART-02 (Uном 230 В, I ном 10 A)250/16000
Сохранность данных при перерывах питания, лет
- постоянной информации40
- оперативной информации10
Защита информациидва уровня доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика счётчика есть
Степень защиты корпуса IP51
Диапазон температур, °С от - 45 до +70
Межповерочный интервал, лет16
Масса,кгне более 0.45
Габариты (длина, ширина, высота), мм120*91*66
Гарантия производителя, лет3
Срок службы не менее, лет 24

Варианты исполнений Меркурий 231 АRT:

В обозначении счётчиков

МЕРКУРИЙ 231 ART-XX Ш PQBt


МЕРКУРИЙ – торговая марка счётчика
230 - серия счётчика
A - измерение активной энергии
R - измерение реактивной энергии
T - наличие внутреннего тарификатора

0X – модификации, подразделяемые по току, напряжению и классу точности.

0XНомин. напряжение, ВНомин(базовый) ток, АМаксимальный ток, АКласс точности при измерении
активной энергииреактивной энергии
013*230(400)5601,02,0
023*230(400)101001,02,0

P - наличие профиля, журнала событий
Q - наличие журнала показателей качества электроэнергии
Bt- наличие радиоканала Bluetooth
Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.

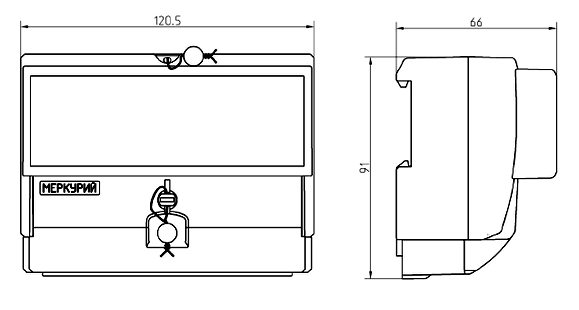

Габаритный чертёж:

Меркурий 231
