Меркурий 231 АT (активной энергии)
Меркурий 231 АT счетчик электрической энергии трёхфазный многофункциональный. Цена 2 551,00 руб. В наличии на складе! Скидки! Доставка по РФ! Технические характеристики Меркурий 231 АT
Счетчики Меркурий 231 АT предназначены для коммерческого учета активной электроэнергии в одном направлении по 4-м тарифам в в трёх- или четырёхпроводной сети переменного тока и работают как автономно, так и в составе АИИС "Меркурий-Энергоучёт" и других.
Технические особенности электросчетчика Меркурий 231 АT
- класс точности 1,0;
- интерфейсы: IrDA;
- Измерение мощности, токов, напряжений, частоты, cos;
- многофункциональный гальванически развязанный импульсный выход;
- cчётчики функционируют в режиме суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика;
- cчётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей;
- автоматическая самодиагностика с индикацией ошибок;
- управление нагрузкой через внешние цепи коммутации (УЗО);
- электронная пломба;
- крепление на DIN-рейку;
Базовые функции электросчетчика Меркурий 231 АT:
- Счётчики обеспечивает измерение, учёт, хранение, вывод на ЖК-индикатор и передачу по интерфейсу IrDA следующей информации
- количества учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам: - всего от сброса показаний
- за текущие сутки
- за предыдущие сутки
- за текущий месяц
- за каждый из 11 предыдущих месяцев
- за текущий год
- за предыдущий год
- Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток. Каждый день недели и месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута
- Дополнительно счётчик обеспечивает измерение, вывод на ЖК-индикатор и передачу по по интерфейсу IrDA следующих параметров электросети:
- мгновенных значений активной мощности по каждой фазе и по сумме фаз;
- действующих значений фазных токов, напряжений, углов между фазными напряжениями
- частоты сети
- коэффициентов мощности по каждой фазе и по сумме фаз
- Возможен контроль и управление нагрузкой через телеметрический выход внешними цепями коммутации для ограничения\отключения нагрузки потребителя при превышении установленных лимитов по энергии или мощности.
- Наличие журнала событий (кольцевого по 10 записей на каждое событие) в котором фиксируются:
- время включения выключения счётчика
- время пропадания / появления фаз 1,2,3
- время вскрытия / закрытия прибора
- время коррекции тарифного расписания
- время превышения установленных лимитов энергии и мощности…
Счётчики электроэнергии Меркурий 231 АT отображают на ЖК-индикаторе:
- значение потреблённой активной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч;
- фазное напряжение и ток в каждой фазе;
- измеренное значение активной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам;
- коэффициент мощности по каждой фазе и суммарный по трем фазам;
- углы между фазными напряжениями;
- частоту сети;
- текущее время и дату;
Основные технические характеристики электросчетчика Меркурий 231 АT
| Наименование параметров | Величины |
|---|---|
| Класс точности при измерении - активной энергии | 1,0 |
| Номинальное напряжение, В | 3*230/400 |
| Номинальный (максимальный) ток, А - непосредственного включения | 5(60) |
| Максимальный ток в течении 0,5 с, А | |
| - для Iном=5А | 150 |
| Стартовый ток (чувствительность), А | |
| - для Iном(макс)=5(60)А, Uном=230В | 0,020 |
| Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более | 0,5/7,5 |
| Полная мощность, потребляемая цепью тока не более, В*А | 0,1 |
| Количество тарифов | 4 |
| Количество тарифных сезонов (месяцев) | 12 |
| Скорость обмена, бит/секунду: | |
| - через инфракракрасный порт; | 9600 |
| Точность хода часов: | |
| при t=20±5°С, сек/сут. | ±0,5 |
| при t=-40...+55°С, сек/сут. | ±5,0 |
| Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар: | |
| в режиме телеметрии | 1000 |
| в режиме повеки | 32000 |
| Сохранность данных при перерывах питания, лет | |
| - постоянной информации | 40 |
| - оперативной информации | 10 |
| Защита информации | два уровня доступа и аппаратная защита памяти метрологических коэффициентов |
| Диапазон температур, °С | от - 40 до +55 |
| Межповерочный интервал, лет | 10 |
| Масса,кг | не более 0,8 |
| Габариты (длина, ширина, высота), мм | 142*157*65 |
| Гарантия производителя, лет | 3 |
Варианты исполнений счетчика Меркурий 231 AT:
| Условное обозначение | Номин. напряжение, В | Номин.( макс.) ток, А | Класс точности при измерении активной/реактивной энергии | Интерфейс связи | Дополнительно |
|---|---|---|---|---|---|
| Меркурий 231АТ-01 I | 3*230/400 | 5(60) | 1,0 | IrDA | журнал событий |
В обозначении счётчиков
Меркурий 231 AT-01 I
МЕРКУРИЙ – торговая марка счётчика
231 - серия счётчика
А - активной энергии,
T - внутренний тарификатор,
I - инфракрасный порт,

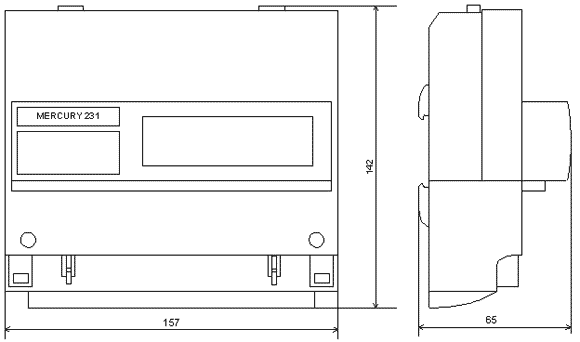

Габаритный чертёж:
