Меркурий 230 АRT2 (два направления учёта)
Меркурий 230 АRT2 счетчик электрической энергии трёхфазный многофункциональный. Цена от 7 200,00 руб. В наличии на складе! Скидки! Доставка по РФ! Технические характеристики Меркурий 230 ART2
Таблица взаимозаменяемости счётчиков серий Меркурий 234 и Меркурий 230/Меркурий 233
Cчетчик Меркурий 230 ART2-00 PQCSIGDN Цена 15 000,00 руб. с НДС
Cчетчик Меркурий 230 ART2-03 PQCSIGDN Цена 15 000,00 руб. с НДС
Счетчики Меркурий 230 АRT2 предназначены для учета активной и реактивной электрической энергии и мощности в двух направлениях в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы с возможностью тарифного учёта по зонам суток, учёта потерь и передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.
Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.
Технические особенности счетчика Меркурий 230 АRT2
- класс точности 0.5S;
- интерфейсы: RS-485, CAN, IrDA;
- измерение параметров сети: P, U, I, cosF;
- четыре стандартный гальванически развязанных телеметрический выхода ( DIN 43864), по одному на каждый вид энергии и направление учёта;
- cчётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей;
- электронная пломба;
- управление нагрузкой через внешние цепи коммутации (УЗО);
- самодиагностика с индикацией кода ошибки;
- наличие журнала событий, ПКЭ и статусного;
- возможность подключения резервного питания Uрез = 5,5...9 В
Счетчики Меркурий 230 АRT2 обеспечивают:
- Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам IrDA, CAN, RS-485 активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
- всего от сброса показаний
- за текущие сутки и на начало суток
- за предыдущие сутки и на начало суток
- за текущий месяц и на начало месяца
- за каждый из 11 предыдущих месяцев и на начало месяцев
- за текущий год и на начало года
- за предыдущий год и на начало года
- Возможность учёта по 4 тарифам в 16 временных зонах суток раздельно для каждого дня недели и праздничных дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута
- Возможен учёт активной энергии прямого направления отдельно в каждой фазе сети по каждому тарифу и по сумме тарифов;
- Учёт технических потерь в линиях электропередач и силовых трансформаторах с формированием профиля потерь;
- Измерение, вывод на ЖК-индикатор и передачу по цифровым интерфейсам следующих параметров электросети:
- мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
- действующих значений фазных токов, напряжений, углов между фазными напряжениями
- частоты сети
- коэффициентов мощности по каждой фазе и по сумме фаз
- Хранение четырёхканального архива значений средних мощностей активной и реактивной энергии двух направлений и профиля мощности технических потерь с произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута. При 30-ти минутной длительности интегрирования, время переполнения архивов составляет 85 суток.
- Фиксацию утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием
- Ввод лимитов активной мощности и энергии и программируемое управление внешними устройствами отключения нагрузки потребителя (УЗО) при превышении лимитов.
- Передачу результатов измерений и учёта через интерфейсы CAN, RS-485, IrDA
- Суммирование фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.
- Подключение внешнего резервного питания постоянного тока для считывания или изменения параметров и чтения данных в случае отключения счётчика от сетевого питания
- Ведение журналов событий счётчика (кольцевых по 10 записей на каждое событие).
- Контроль показателей качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выхода\возврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие)
Счётчики Меркурий 230 АRT2 отображают на ЖК-индикаторе:
- значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
- утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;
- фазное напряжение и ток в каждой фазе;
- измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
- коэффициент мощности по каждой фазе и суммарный по трем фазам;
- углы между фазными напряжениями;
- частоту сети;
- текущее время и дату;
Счетчики Меркурий 230 АRT2 обеспечивают считывание внешним компьютером через интерфейс «CAN» (или «RS-485» или «IrDA») следующих параметров и данных:
| Параметры | Программирование | Считывание |
|---|---|---|
| учтённой активной и реактивной энергии прямого и обратного направления по каждому из 4 тарифов и сумму по тарифам;
- всего от сброса показаний; - за текущие сутки; - на начало текущих суток; - за предыдущие сутки; - на начало предыдущих суток; - за текущий месяц; - на начало текущего месяца; - за каждый из предыдущих 11 месяцев; - на начало каждого из предыдущих 11 месяцев; - за текущий год; - на начало текущего года; - за предыдущий год; - на начало предыдущего года; | - | + |
| параметров обмена по интерфейсам (запрещено для инфракрасного порта) | ||
| - скорости обмена; | + | - |
| - контроля чётности/нечётности; | + | - |
| - множителя длительности системного тайм-аута; | + | - |
| Cмены паролей первого (потребителя) и второго (продавца) уровня доступа кданным | + | - |
| параметров встроенных часов счётчика: | ||
| - текущих времени и даты; | + | + |
| - признака сезонного времени (зима/лето); | + | + |
| - разрешения/запрета автоматического перехода сезонного времени; | + | + |
| - времени перехода на «летнее» и «зимнее» время при автоматической установке сезонного времени; | + | + |
| параметров тарификатора: | ||
| - режима тарификатора (однотарифный/многотарифный); | + | + |
| - номера текущего тарифа; | - | + |
| - тарифного расписания (до 4-х тарифов раздельно на каждый день недели и праздничные дни каждого месяца. До 16 тарифных интервалов в сутки с шагом установки не менее 1 мин.); | + | + |
| - календаря праздничных дней; | + | + |
| параметров сохранения профилей мощности: | ||
| - длительности периода интегрирования; | + | + |
| - параметров последней записи в памяти сохранения профиля мощностей; | - | + |
| - признака неполного среза (счётчик включался или выключался на периоде интегрирования); | - | + |
| - разрешения/запрета обнуления памяти при инициализации массива памяти средних мощностей; | + | + |
| - признака переполнения памяти массива средних мощностей; | - | + |
| - средних значений активной и реактивной мощностей прямого направления за заданный период интегрирования для построения графиков нагрузок в обычном и ускоренном режимах чтения; | - | + |
| вспомогательных параметров: | ||
| - мгновенных значений (со временем интегрирования 1 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз; с указанием направления (положения вектора полной мощности); | - | + |
| - действующих значений фазных напряжений и токов по каждой из фаз; | - | + |
| - коэффициентов мощности по каждой фазе и по сумме фаз с указанием направления (положения вектора полной мощности); | - | + |
| - углов между фазными напряжениями; | - | + |
| - частоты сети; | - | + |
| индивидуальных параметров счётчика: | ||
| - сетевого адреса; | + | + |
| - серийного номера; | - | + |
| - даты выпуска; | - | + |
| - местоположения счётчика; | + | + |
| - класса точности по активной энергии; | - | + |
| - класса точности по реактивной энергии; | - | + |
| - признака суммирования фаз (с учётом знака/по модулю); | - | + |
| - варианта исполнения счётчика (однонаправленный/перетоковый); | - | + |
| - номинального напряжения; | - | + |
| - номинального тока; | - | + |
| - коэффициента трансформации по напряжению; | + | + |
| - коэффициента трансформации по току; | + | + |
| - постоянной счётчика в основном режиме; | - | + |
| - температурного диапазона эксплуатации; | - | + |
| - режима импульсных выходов (основной/поверочный); | + | + |
| - версии ПО; | - | + |
| режимов индикации: | ||
| - периода индикации (1..255 секунд); | + | + |
| - длительности индикации показаний потреблённой энергии по текущему тарифу (5..255 секунд) в автоматическом режиме; | + | + |
| - длительности индикации показаний потреблённой энергии по нетекущему тарифу (5…255 секунд) в автоматическом режиме; | + | + |
| - длительности тайм-аута (5…255 секунд) при возврате из ручного в автоматический режим; | + | + |
| - перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при автоматическом режиме смены параметров, | + | + |
| - перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при ручном режиме смены параметров; | + | + |
| параметров контроля за превышением установленных лимитов активной мощности и энергии прямого направления: | ||
| - режима (разрешения/запрета) контроля за превышением установленного лимита активной мощности прямого направления; | + | + |
| - режима (разрешения/запрета) контроля за превышением установленного лимита активной энергии прямого направления; | + | + |
| - значения установленного лимита мощности; | + | + |
| - значений установленного лимита энергии отдельно для каждого из четырёх тарифов; | + | + |
| - режима импульсного выхода (выводы 21, 26) (телеметрия/режим управления блоком отключения нагрузки); | + | + |
| - режим управления блоком отключения нагрузки (нагрузка включена/выключена); | + | + |
| журнала событий (кольцевого на 10 записей):
- времени включения/выключения счётчика; - времени до/после коррекции текущего времени; - время включения/выключения фаз 1, 2, 3 - времени начала/окончания превышения лимита активной мощности прямого направления (при разрешённом контроле); - времени коррекции тарифного расписания; - времени коррекции расписания праздничных дней; - времени сброса регистров накопленной энергии; - времени инициализации массива средних мощностей; - времени превышения лимита активной энергии прямого направления по каждому из тарифов (при разрешённом контроле); - времени коррекции параметров контроля за превышением лимита мощности; - времени коррекции параметров контроля за превышением лимита энергии; - времени коррекции параметров учета технических потерь; - времени вскрытия/закрытия приборов; | - | + |
| словосостояния самодиагностики счётчика. | - | + |
Основные технические характеристики электросчетчиков Меркурий 230 АRT2
| Наименование параметров | Величины |
|---|---|
| Класс точности при измерении | |
| - активной энергии | 0,5S |
| - реактивной энергии | 1,0 |
| Номинальное напряжение, В | |
| - трансформаторного включения | 3*57,7/100 |
| - непосредственного включения | 3*230/400 |
| Номинальный (максимальный) ток, А | 5(7,5) |
| Максимальный ток в течении 0,5 с, А - для Iном=5А | 150 |
| Стартовый ток (чувствительность), А - для счетчиков трансформаторного включения | 0,005 |
| Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более | 0,5/7,5 |
| Полная мощность, потребляемая цепью тока не более, В*А | 0,1 |
| Количество тарифов | 4 |
| Количество тарифных сезонов (месяцев) | 12 |
| Скорость обмена, бит/секунду: | |
| - по интерфейсу CAN и RS-485; | 300, 600, 1200, 2400, 4800, 9600 |
| - через инфракракрасный порт; | 9600 |
| - через GSM модем; | 9600 |
| Передаточное число основного/поверочного выхода, имп/кВт,имп/кВар: | |
| для ART-00 (Uном 57,7 В, I ном 5 A) | 5000/160000 |
| для ART-03 (Uном 230 В, I ном 5 A) | 1000/160000 |
| Сохранность данных при перерывах питания, лет | |
| - постоянной информации | 40 |
| - оперативной информации | 10 |
| Защита информации | два уровня доступа и аппаратная защита памяти метрологических коэффициентов |
| Диапазон температур, °С | от - 40 до +55 |
| Межповерочный интервал, лет | 10 |
| Масса,кг | не более 1,5 |
| Габариты (длина, ширина, высота), мм | 258*170*74 |
| Гарантия производителя, лет | 3 |
Варианты исполнений счетчика Меркурий 230 АRT2:
| Условное обозначение | Номин. напряжение, В | Номин.( макс.) ток, А | Класс точности при измерении активной/реактивной энергии | интерфейс связи | профиль нагрузок учёт потерь журнал событий | журнал ПКЭ |
|---|---|---|---|---|---|---|
| Меркурий 230 АRТ2-00 PQСSIDN | 3*57,7/100 | 5(7,5) | 0,5S / 1,0 | CAN, IrDA | + | + |
| Меркурий 230 АRТ2-00 PQRSIDN | RS-485, IrDA | |||||
| Меркурий 230 АRТ2-03 PQСSIDN | 3*230/400 | 5(7,5) | 0,5S / 1,0 | CAN, IrDA | + | + |
| Меркурий 230 АRТ2-03 PQRSIDN | RS-485, IrDA | |||||
| Меркурий 230 АRТ2-00 PСSIGDN | 3*57,7/100 | 5(7,5) | 0,5S / 1,0 | CAN, GSM, IrDA | + | - |
| Меркурий 230 АRТ2-03 PСSIGDN | 3*230/400 | 5(7,5) | 0,5S / 1,0 | CAN, GSM, IrDA | + | - |
В обозначении счётчиков
МЕРКУРИЙ 230ART2-XX PQC(R)IL(G)SDN
МЕРКУРИЙ – торговая марка счётчика
230 - серия счётчика
A - измерение активной энергии
R - измерение реактивной энергии
T - наличие внутреннего тарификатора
2 - на два направления учёта
0X – модификации, подразделяемые по току, напряжению и классу точности.
| 0X | Номин. напряжение, В | Номин(базовый) ток, А | Максимальный ток, А | Класс точности при измерении | |
|---|---|---|---|---|---|
| активной энергии | реактивной энергии | ||||
| 00 | 3*57,7(100) | 5 | 7,5 | 0,5S | 1,0 |
| 03 | 3*230(400) | 5 | 7,5 | 0,5S | 1,0 |
P - наличие профиля, журнала событий
Q - наличие журнала показателей качества электроэнергии
C(R)SILGDN - интерфейсы, а именно:
- C - интерфейс CAN
- R - интерфейс RS485
- I - Инфракрасный порт
- L - модем PLC
- G - модем GSM
S - внутренне питание интерфейса и модема GSM
D - внешнее резервное питание
N - электронная пломба
Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.

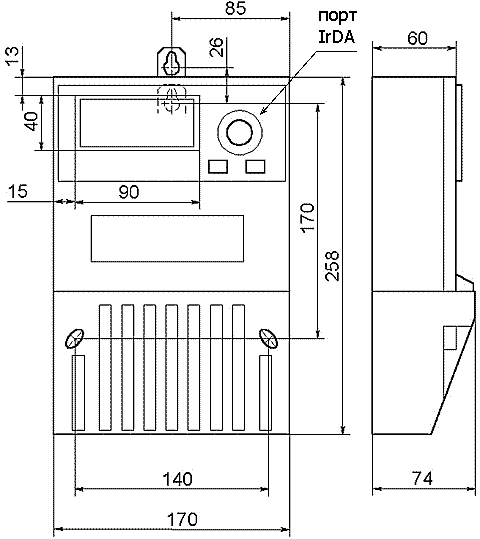

Габаритный чертёж счетчика Меркурий 230 АRT2:
