Меркурий 236 АRT
Меркурий 236 АRT счетчик электрической энергии трёхфазный многофункциональный. Цена от 4 109,00 руб. Технические характеристики Меркурий 236 АRT
Cчетчик Меркурий 236 ART-01 PQRS Цена 4 178,00 руб. с НДС
Cчетчик Меркурий 236 ART-02 PQRS Цена 4 178,00 руб. с НДС
Cчетчик Меркурий 236 ART-03 PQRS Цена 4 178,00 руб. с НДС
Cчетчик Меркурий 236 ART-01 PQL Цена 4 732,00 руб. с НДС
Cчетчик Меркурий 236 ART-02 PQL Цена 4 732,00 руб. с НДС
Cчетчик Меркурий 236 ART-03 PQL Цена 4 732,00 руб. с НДС
Многофункциональный счётчик электроэнергии "Меркурий 236 ART" предназначен для учета активной и реактивной электроэнергии в прямом направлении в трехфазных 3-х или 4-х проводных сетях переменного тока с возможностью тарифного учёта по зонам суток, долговременного хранения и передачи накопленной информации в центры сбора информации.
Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.
Технические особенности счетчиков Меркурий 236
- Наличие цифровых интерфейсов:
- оптопорт во всех моделях;
- RS485 или PLC-I дополнительно; - 1 гальванически развязанный многофункциональный импульсный выход;
- счётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей (суммирование по модулю);
- автоматическая самодиагностика с индикацией ошибок;
- 2-е электронных пломбы на вскрытие;
- подсветка ЖКИ;
- индикация OBIS кода каждого параметра;
- клеммная колодка с саморазжимными зажимами силовых цепей;
- крепление на рейку.
Функции счётчика Меркурий 236:
- Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам следующей информации:
-количество учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени: - всего от сброса показаний;
- за текущие сутки и на начало суток;
- за предыдущие сутки и на начало суток;
- за текущий месяц и на начало месяца;
- за каждый из 11 предыдущих месяцев и на начало каждого месяца;
- за текущий год и на начало года;
- за предыдущий год и на начало года.
- Тарификатор счётчика обеспечивает возможность отдельного расписания для каждого дня недели с учётом исключённых дней для учёта по 4 тарифам в 16 временных зонах суток. Каждый месяц года программируется на индивидуальное тарифное расписание.
- Измерение следующих параметров электросети:
- мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз;
- действующих значений фазных токов, напряжений, углов между фазными напряжениями;
- частоты сети
- коэффициентов мощности по каждой фазе и по сумме фаз;
- коэффициент искажения синусоидальности фазных кривых.
- Формирование профиля активной мощностей с произвольным временем усреднения от 1 до 60 минут. При 30-ти минутных срезах время переполнения архивов составит 170 суток.
- Ведение журналов событий (кольцевых по 10 записей на каждое событие), в которых фиксируются:
- время включения выключения счётчика
- время пропадания / появления фаз 1,2,3
- время вскрытия / закрытия прибора
- время коррекции тарифного расписания
- время превышения установленных лимитов энергии и мощности…
- Слежение за показателями качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выхода\возврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие)
- Контроль за превышением мощности нагрузки или заданного лимита энергии с выдачей сигнала о превышении заданных уставок на импульсный выход.
Счётчики Меркурий 236 отображают на ЖК-индикаторе:
- значение потреблённой активной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
- фазное напряжение и ток в каждой фазе;
- измеренное значение активной, реактивной и полной мощности как по каждой фазе, так и суммарную по трем фазам;
- коэффициент мощности по каждой фазе и суммарный по трем фазам;
- углы между фазными напряжениями;
- частоту сети;
- коэффициент несинусоидальности фазных напряжений;
- текущее время и дату;
- параметров модема PLC-I;
- температуру внутри корпуса;
- дату и время срабатывания электронных пломб;
- дату и время доступа по цифровым интерфейсам;
- дату, время и код ошибки самодиагностики.
- ODIS код каждого параметра.
Счётчик с индексом "L" в обычном режиме непрерывно передаёт по силовой сети следующую информацию о потреблённой электроэнергии:
- в однотарифном режиме - показания в виде 4-х младших разрядов кВт*ч полных оказаний отображаемых на ЖКИ по сумме тарифов;
- в многотарифном режиме - показания в виде 4-х младших разрядов кВт*ч полных показаний отображаемых на ЖКИ действующего тарифа.
Дополнительно по отдельной команде возможна передача следующих данных:
- показания учтённой энергии на начало суток в том виде как они индицируются на ЖКИ счётчика (XXXXXX,ХХ кВт*ч) по любому тарифу, текущему тарифу или сумме тарифов;
- серийный номер счётчика;
Через цифровые интерфейсы (кроме PLC-I) для чтения и программирования доступны следующие параметры:
| Параметры | Программирование | Считывание |
|---|---|---|
| учтённой активной энергии прямого и обратного направления по каждому из 4 тарифов и сумму по тарифам;
- всего от сброса показаний; - за текущие сутки; - на начало текущих суток; - за предыдущие сутки; - на начало предыдущих суток; - за текущий месяц; - на начало текущего месяца; - за каждый из предыдущих 11 месяцев; - на начало каждого из предыдущих 11 месяцев; - за текущий год; - на начало текущего года; - за предыдущий год; - на начало предыдущего года; | - | + |
| параметров обмена по интерфейсам (запрещено для инфракрасного порта) | ||
| - скорости обмена; | + | - |
| - контроля чётности/нечётности; | + | - |
| - множителя длительности системного тайм-аута; | + | - |
| Cмены паролей первого (потребителя) и второго (продавца) уровня доступа кданным | + | - |
| параметров встроенных часов счётчика: | ||
| - текущих времени и даты; | + | + |
| - признака сезонного времени (зима/лето); | + | + |
| - разрешения/запрета автоматического перехода сезонного времени; | + | + |
| - времени перехода на «летнее» и «зимнее» время при автоматической установке сезонного времени; | + | + |
| параметров тарификатора: | ||
| - режима тарификатора (однотарифный/многотарифный); | + | + |
| - номера текущего тарифа; | - | + |
| - тарифного расписания (до 4-х тарифов раздельно на каждый день недели и праздничные дни каждого месяца. До 16 тарифных интервалов в сутки с шагом установки не менее 1 мин.); | + | + |
| - календаря праздничных дней; | + | + |
| параметров сохранения профилей мощности: | ||
| - длительности периода интегрирования; | + | + |
| - параметров последней записи в памяти сохранения профиля мощностей; | - | + |
| - признака неполного среза (счётчик включался или выключался на периоде интегрирования); | - | + |
| - разрешения/запрета обнуления памяти при инициализации массива памяти средних мощностей; | + | + |
| - признака переполнения памяти массива средних мощностей; | - | + |
| - профиля активной мощностей в обычном и ускоренном режимах чтения; | - | + |
| вспомогательных параметров: | ||
| - мгновенных значений (со временем интегрирования 1 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз; с указанием направления (положения вектора полной мощности); | - | + |
| - действующих значений фазных напряжений и токов по каждой из фаз; | - | + |
| - коэффициентов мощности по каждой фазе и по сумме фаз с указанием направления (положения вектора полной мощности); | - | + |
| - углов между фазными напряжениями; | - | + |
| - частоты сети; | - | + |
| индивидуальных параметров счётчика: | ||
| - сетевого адреса; | + | + |
| - серийного номера; | - | + |
| - даты выпуска; | - | + |
| - местоположения счётчика; | + | + |
| - класса точности по активной энергии; | - | + |
| - признака суммирования фаз (с учётом знака/по модулю); | - | + |
| - варианта исполнения счётчика (однонаправленный/перетоковый); | - | + |
| - номинального напряжения; | - | + |
| - номинального тока; | - | + |
| - коэффициента трансформации по напряжению(при учёте не используется); | + | + |
| - коэффициента трансформации по току(при учёте не используется); | + | + |
| - постоянной счётчика в основном режиме; | - | + |
| - температурного диапазона эксплуатации; | - | + |
| - режима импульсных выходов (основной/поверочный); | + | + |
| - версии ПО; | - | + |
| режимов индикации: | ||
| - периода индикации (1..255 секунд); | + | + |
| - длительности индикации показаний потреблённой энергии по текущему тарифу (5..255 секунд) в автоматическом режиме; | + | + |
| - длительности индикации показаний потреблённой энергии по нетекущему тарифу (5…255 секунд) в автоматическом режиме; | + | + |
| - длительности тайм-аута (5…255 секунд) при возврате из ручного в автоматический режим; | + | + |
| - перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при автоматическом режиме смены параметров, | + | + |
| - перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при ручном режиме смены параметров; | + | + |
| параметров контроля за превышением установленных лимитов активной мощности и энергии прямого направления: | ||
| - режима (разрешения/запрета) контроля за превышением установленного лимита активной мощности прямого направления; | + | + |
| - режима (разрешения/запрета) контроля за превышением установленного лимита активной энергии прямого направления; | + | + |
| - значения установленного лимита мощности; | + | + |
| - значений установленного лимита энергии отдельно для каждого из четырёх тарифов; | + | + |
| - режима импульсного выхода (выводы 21, 26) (телеметрия/режим управления блоком отключения нагрузки); | + | + |
| - режим управления блоком отключения нагрузки (нагрузка включена/выключена); | + | + |
| журнала событий (кольцевого на 10 записей):
- времени включения/выключения счётчика; - времени до/после коррекции текущего времени; - время включения/выключения фаз 1, 2, 3 - времени начала/окончания превышения лимита активной мощности прямого направления (при разрешённом контроле); - времени коррекции тарифного расписания; - времени коррекции расписания праздничных дней; - времени сброса регистров накопленной энергии; - времени инициализации массива средних мощностей; - времени превышения лимита активной энергии прямого направления по каждому из тарифов (при разрешённом контроле); - времени коррекции параметров контроля за превышением лимита мощности; - времени коррекции параметров контроля за превышением лимита энергии; - времени коррекции параметров учета технических потерь; - времени вскрытия/закрытия приборов; - времени включения/выключения фазных токов (наличи литеры "Q") - даты и кода перепрограммирования; - времени и кода ошибки самодиагностики; | - | + |
| журнала ПКЭ (кольцевого на 100 записей): | - | + |
| словосостояния самодиагностики счётчика. | - | + |
Основные технические характеристики счётчика Меркурий 236
| Наименование параметров | Величины |
|---|---|
| Класс точности (актив.) | |
| для ART-01 (Uном 230 В, I ном 5 A) | 1,0/2,0 |
| для ART-02 (Uном 230 В, I ном 10 A) | 1,0/2,0 |
| для ART-03 (Uном 230 В, I ном 5 A) | 0,5S/1,0 |
| Номинальное напряжение, В | |
| для ART-01 (Uном 230 В, I ном 5 A) | 3*230/400 |
| для ART-02 (Uном 230 В, I ном 10 A) | 3*230/400 |
| для ART-03 (Uном 230 В, I ном 5 A) | 3*230/400 |
| Номинальный (максимальный) ток, А | |
| для ART-01 (Uном 230 В, I ном 5 A) | 5(60) |
| для ART-02 (Uном 230 В, I ном 10 A) | 10(100) |
| для ART-03 (Uном 230 В, I ном 5 A) | 5(10) |
| Перегрузки по току, А | |
| для ART-01 (Uном 230 В, I ном 5 A в течении 10 мс | 1800 |
| для ART-02 (Uном 230 В, I ном 10 A) в течении 10 мс | 3000 |
| для ART-03 (Uном 230 В, I ном 5 A) в течении 5 мс | 200 |
| Стартовый ток (чувствительность), А | |
| для ART-01 (Uном 230 В, I ном 5 A) | 0,020 |
| для ART-02 (Uном 230 В, I ном 10 A) | 0,020 |
| для ART-03 (Uном 230 В, I ном 5 A) | 0,005 |
| Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/В*А не более | |
| - для счётчиков с внешним питанием | 1,0 / 9,0 |
| -для счётчиков с внутренним питанием | 1,0 / 9,0 |
| -для счётчиков с индексом "L" | 1,5 / 24 |
| Полная мощность, потребляемая цепью тока не более, В*А | 0,1 |
| Количество тарифов | 4 |
| Количество тарифных сезонов (месяцев) | 12 |
| Точность хода часов при t=20± 5 °C, с/сутки | ± 0,5 |
| Количество гальванически развязанных импульсных выходов: | 1 |
| Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар: | |
| для ART-01 (Uном 230 В, I ном 5 A) | 500/32000 |
| для ART-02 (Uном 230 В, I ном 10 A) | 2500/16000 |
| для ART-03 (Uном 230 В, I ном 5 A) | 1000/160000 |
| Сохранность данных при перерывах питания, лет | |
| - постоянной информации | 40 |
| - оперативной информации | 10 |
| Защита информации | два уровня доступа и аппаратная защита памяти метрологических коэффициентов |
| Скорость обмена, бит/с: | 300 - 115200 |
| Самодиагностика счётчика | есть |
| Степень защиты корпуса | IP54 |
| Диапазон температур, °С | от - 45 до +70 |
| Межповерочный интервал, лет | 10 |
| Масса,кг | не более 0,9 |
| Габариты (длина, ширина, высота), мм | 158*154*72 |
| Средняя наработка на отказ, ч | 220000 |
| Срок службы не менее, лет | 30 |
| Гарантия производителя, лет | 3 |
В обозначении счётчиков
МЕРКУРИЙ 236 ART-0X PQLRS
МЕРКУРИЙ – торговая марка счётчика
236 - серия счётчика
A - измерение активной энергии
R - измерение реактивной энергии
T - наличие внутреннего тарификатора (наличие двух электронных пломб)
0X – модификации, подразделяемые по току, напряжению и классу точности.
| 0X | Номин. напряжение, В | Номин(базовый) ток, А | Максимальный ток, А | Класс точности при измерении активной энергии |
|---|---|---|---|---|
| 01 | 3*230(400) | 5 | 60 | 1,0 |
| 02 | 3*230(400) | 5 | 100 | 1,0 |
| 03 | 3*230(400) | 5 | 10 | 0,5S |
P- профиль мощности
Q - журнал качества электроэнергии и вкл\выкл. фазных токов
L - модем PLCI+
R - RS-485
S - внутреннее питание интерфейса
Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.

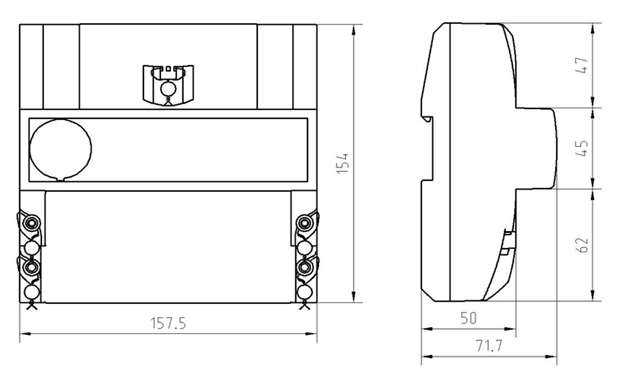

Габаритный чертёж:
