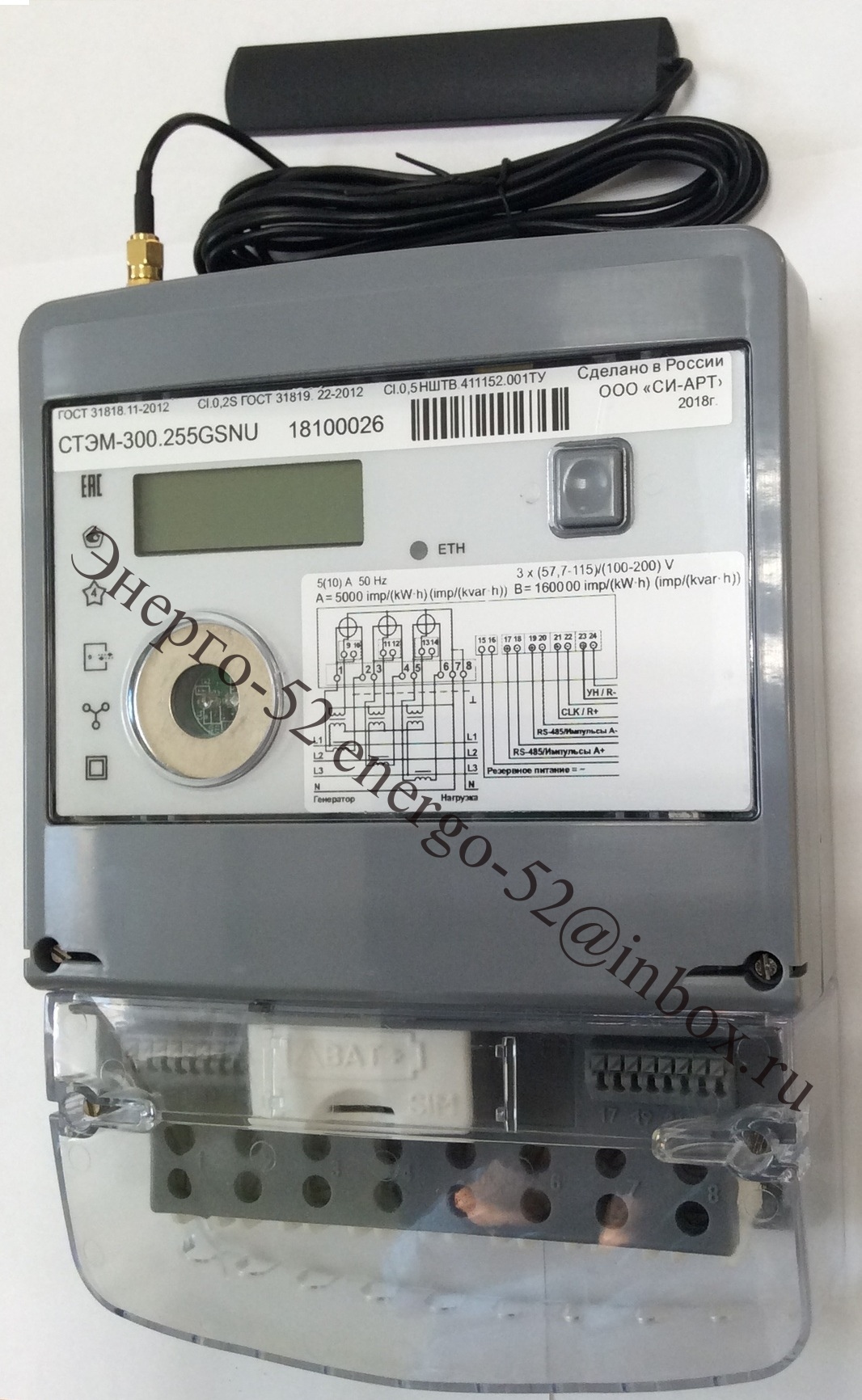

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА СТЭМ-300
Многотарифные многофункциональные счетчики СТЭМ-300 как средства учёта электроэнергии предназначены прежде всего для работы:
- в крупных энергосистемах для учёта потоков мощности и межсистемных перетоков;
- на промышленных предприятиях, региональных объектах энергетики;
- в мелко-моторном секторе
и могут работать как автономно (в т.ч. с дистанционным получением данных с применением базового ПО), так и в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ), и в составе автоматизированных систем диспетчерского управления (АСДУ).
ВАЖНО! в зависимости от варианта исполнения в счетчике шесть независимых интерфейсов связи, по которым можно одновременно осуществлять равноприоритетный обмен данными.
Электросчетчик СТЭМ-300 является многофункциональным измерительным прибором, который обеспечивает:
- Измерение активной и реактивной электроэнергии и мощности прямого и обратного направлений с программируемым интервалом усреднения;
- Тарификацию учтенной энергии по зонам суток:
- до восьми тарифных зон,
- четыре типа дней,
- дискретность тарифной зоны = 1 минута;
- Измерение текущих значений параметров сети:
- среднеквадратических значений фазных и межфазных напряжений,
- фазных токов,
- коэффициента мощности по фазам и суммарно,
- тангенса угла вектора полной мощности;
- Измерение параметров качества сети по ГОСТ 30804.4.30 класс S:
- частота сети,
- напряжение сети,
- несимметрия напряжения,
- фликер,
- провалы напряжения,
- перенапряжения
- Регистрацию событий прибора и измеряемой сети в журналах;
- Энергонезависимые часы и григорианский календарь;
- Активный выход управления внешним исполнительным устройством управления нагрузкой со встроенным источником питания 12В;
- Физический датчик тока в нулевом проводе и контроль баланса фазных и нулевого токов;
- Все интерфейсы - НЕЗАВИСИМЫ (параллельный сбор информации по всем задействованным интерфейсам)
- Одновременный равноприоритетный обмен данными по интегрированным цифровым интерфейсам:
- Оптопорт - во всех исполнениях,
- Ethernet (TCP-клиент, TCP-сервер), - во всех исполнениях
- 2 RS-485 (первый - во всех исполнениях, второй - опция),
- GSM(CSD, GPRS-клиент, GPRS-сервер) - опция,
- RF - опция
- Передачу данных телеизмерений по протоколам:
- МЭК 870-5-101 (по RS-485)
- МЭК 870-5-104 (по Ethernet)
по протоколам СПОДЭС (ПАО "РОССЕТИ") и MPro (собственный протокол)
для работы в составе АСДУ (после 15.12.2018г. с обновлением ПО ранее выпущеных счётчиков)
- Разграничение доступа паролями Считывателя и Конфигуратора
- Регистрацию воздействия на прибор магнитным полем сверхнормативного уровня
- В соответствии с алгоритмами СПОДЭС передачу уведомлений о критических событиях (вскрытие крышки или корпуса, воздействие сверхнормативным магнитным полем)
Резервное питание. Варианты исполнения с опцией “Резервное питание” имеют встроенный сетевой источник резервного питания постоянного и переменного тока с гальванической изоляцией от измеряемой сети и всех интерфейсов
Неразборный корпус. Каждый из представленных вариантов исполнения может быть оснащен опцией “неразборный корпус”. При попытке разобрать такой прибор, выламываются внешние элементы корпуса.
Прозрачная крышка клеммной колодки. Вся коммуникация счётчика доступна визуальному обзору.
Оптопорт конструктивно защищён от засветки. Оптопорт находится на непрозрачном корпусе и максимально защищен от фоновой засветки.
Подсветсветка ЖКИ - во всех исполнениях счётчика.
Лёгкая замена батарейки. Доступ в батарейный отсек - под прозрачной крышкой клеммной колодки.
Лёгкая установка SIM-карты. SIM-карта вставляется в специальную прорезь под прозрачной крышкой клеммной колодки.
Лёгкость монтажа счётчика. Положение верхнего кронштейна крепления легко изменяется по высоте.
Технические характеристики счётчика СТЭМ-300
| Наименование параметров | Значение |
|---|---|
| Класс точности, в зависимости от варианта исполнения | |
| -по ГОСТ 31819.21-2012 при измерении активной энергии | 1 |
| -по ГОСТ 31819.22-2012 при измерении активной энергии | 0,2S или 0,5S |
| -по ГОСТ 31819.23-2012 при измерении реактивной энергии | 1 |
| -по НШТВ.411152.001ТУ при измерении реактивной энергии | 0.5 |
| Номинальное напряжение (Uном), В | 3?(57,7-115)/(100-200) или
3?(120 – 230)/(208 –400) |
| Установленный рабочий диапазон напряжения, В | от 0,9 до 1,1 Uном |
| Расширенный рабочий диапазон напряжения, В | |
| -для вариантов исполнения с Uном=3?(120-230) В | от 96 В до 276 В |
| -для вариантов исполнения с Uном=3?(57,7-115) В | от 46 В до 138 В |
| Предельный рабочий диапазон напряжения, В | от 0 до 1,2 Uном |
| Базовый/максимальный ток для счетчиков непосредственного включения (Iб/Iмакс), А | 5/100 |
| Номинальный/максимальный ток для счетчиков, включаемых через трансформатор (Iном/Iмакс), А | 5/10 |
| Номинальная частота сети, Гц | 50 |
| Пределы допускаемой погрешности измерения напряжения электропитания, % | ± 0,5 |
| Пределы допускаемой погрешности измерения фазных токов, %: | |
| -для счетчиков непосредственного включения: в диапазоне от 0,05Iб до Iмакс | ± [ 1 + 0,01( Iб/Iх - 1)] |
| -для счетчиков трансформаторного включения: в диапазоне от 0,02 Iном до Iмакс | ± [ 0,5 + 0,005( Iном/Iх - 1)] |
| Пределы допускаемой погрешности измерения частоты сети в рабочем диапазоне частот от 42,5 до 57,5 Гц, Гц | ±0,05 |
| Пределы допускаемой относительной погрешности счетчиков при измерении глубины провала напряжения, не более, %: | ±1 |
| Пределы допускаемой абсолютной погрешности счетчиков при измерении длительности провала напряжения в диапазоне измерений от 0,04 до 60 с при работе от резервного питания, с | ± 0,2 |
| Пределы допускаемой абсолютной погрешности счетчиков при измерении длительности перенапряжения в диапазоне измерений от 0,04 до 60 с, с | ± 0,02 |
| Пределы допускаемой относительной погрешности счетчика при измерении коэффициентов несимметрии напряжения по нулевой и обратной последовательности в диапазоне измерений 1,0 – 5%, % | ±0,3 |
| Пределы допускаемой относительной погрешности счетчиков при измерении текущих значений кратковременной дозы фликера в диапазоне измерений от 0,4 до 4 при колебаниях напряжения формы меандра, % | ±5 |
| Пределы допускаемой абсолютной погрешности счетчиков при измерении коэффициента мощности в каждой фазе и по сумме фаз в диапазоне от минус 1 до минус 0,5 и от 0,5 до 1 при значениях тока в диапазоне 0,2Iном?I?1,2Iном. и при значениях напряжения в диапазоне 0,8Uном.?U?1,2Uном., % | ±1 |
| Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между фазным напряжением и одноименным током в диапазоне измерений от минус 180?до 180? при значениях тока в диапазоне 0,2Iном?I?1,2Iном и при значениях напряжения в диапазоне 0,8Uном?U?1,2Uном, ? | ±1 |
| Стартовый ток (чувствительность) при измерении активной/реактивной энергии, А, не
более для: -Iб (Iмакс) - 5(100) А -Iном (Iмакс) - 5(10) А |
0,02 0,005 |
| Постоянная счетчиков, в зависимости от модификации, в режимах основной (поверка),
имп./(кВт?ч) [(имп./(квар·ч)] -для счетчиков непосредственного включения -для счетчиков, включаемых через трансформаторы |
|
| Потребляемая мощность, В·А (Вт), не более: -по цепи напряжения -по цепи тока |
9 (3) 0.1 |
| Встроенный источник резервного электропитания: | |
| -род тока | Постоянный или переменный промышленной частоты |
| -диапазон входных напряжений, В | от 86 В до 265 В |
| -потребляемая мощность (не более), ВА (Вт) | 9 (3) |
| Установленный диапазон рабочих температур, ?С | от минус 40 до плюс 70 |
| Количество тарифов | 8 |
| Точность хода часов, с/сут | 0.5 |
| Срок сохранения информации при отключении питания, лет | 40 |
| Помехоустойчивость | ГОСТ 31818.11-2012 |
| Самодиагностика | Автоматическая, непрерывная |
Защита от несанкционированного доступа
|
|
| Межповерочный интервал, лет | 16 |
| Средняя наработка счетчика до отказа, ч, не менее | 220 000 |
| Масса не более, кг | 1.6 |
| Габаритные размеры, мм, не более | 244,4*170*72,5 |
| Средний срок службы счетчика, лет | 30 |

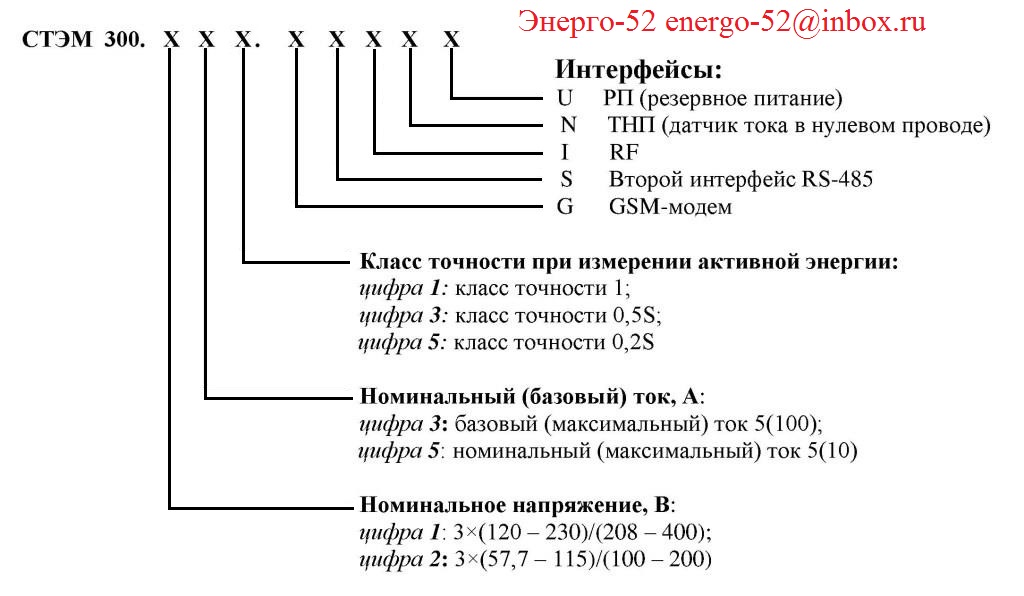

Структура условного обозначения счётчика СТЭМ-300
Оптопорт, Ethernet, RS-485 (первый) есть во всех исполнениях СТЭМ-300, поэтому в условном обозначении счётчика не отражаются
Примеры обозначения счётчиков СТЭМ-300:
Вар 1. СТЭМ-300.131 G обозначает: 3*(120-230)/(208-400); 5/100 А; (1/1); G (GSM-модем) + в базовом исполнении: Оптопорт, Ethernet, RS-485(первый)
Вар 13. СТЭМ-300.153 GSNU обозначает: 3*(120-230)/(208-400); 5/10 А; (0,5S/1.0); G (GSM-модем);RS-485(второй); N (датчик тока в нулевом проводе); U (резервное питание) + в базовом исполнении: Оптопорт, Ethernet, RS-485(первый)
Вар 18. СТЭМ-300.155 SU обозначает: 3*(120-230)/(208-400); 5/10 А; (0,2S/0.5); RS-485(второй); U (резервное питание) + в базовом исполнении: Оптопорт, Ethernet, RS-485(первый)
Вар 29. СТЭМ-300.253 GSU обозначает: 3*(57,7-115)/(100-200) ; 5/10 А; (0,5S/1.0); G (GSM-модем);RS-485(второй); U (резервное питание) + в базовом исполнении: Оптопорт, Ethernet, RS-485(первый)
Вар 38. СТЭМ-300.255 SNU обозначает: 3*(57,7-115)/(100-200); 5/10 А; (0,2S/0.5); RS-485(второй); N (датчик тока в нулевом проводе); U (резервное питание) + в базовом исполнении: Оптопорт, Ethernet, RS-485(первый)
Таблица вариантов исполнения СТЭМ-300
| Условное обозначение | Вар | Класс точности A/R | Ток, А | Номинальное напряжение, В | Опции | ||||
| GSM | RS-485 (второй) | RF | ТНП | РП | |||||
| СТЭМ-300 131 | 0 | 1/1 | 5/100 | 3*(120-230)/ (208-400) | |||||
| СТЭМ-300 131 U | 4 | 1/1 | * | ||||||
| СТЭМ-300 131 N | 2 | 1/1 | * | ||||||
| СТЭМ-300 131 G | 1 | 1/1 | * | ||||||
| СТЭМ-300 131 GN | 3 | 1/1 | * | * | |||||
| СТЭМ-300 131 GNU | 5 | 1/1 | * | * | * | ||||
| СТЭМ-300 153 S | 6 | 0,5S/1 | 5/10 | 3*(120-230) /(208-400) | * | ||||
| СТЭМ-300 153 SU | 10 | 0,5S/1 | * | * | |||||
| СТЭМ-300 153 SN | 8 | 0,5S/1 | * | * | |||||
| СТЭМ-300 153 SNU | 12 | 0,5S/1 | * | * | * | ||||
| СТЭМ-300 153 GS | 7 | 0,5S/1 | * | * | |||||
| СТЭМ-300 153 GSU | 11 | 0,5S/1 | * | * | * | ||||
| СТЭМ-300 153 GSN | 9 | 0,5S/1 | * | * | * | ||||
| СТЭМ-300 153 GSNU | 13 | 0,5S/1 | * | * | * | * | |||
| СТЭМ-300 155 SU | 18 | 0,2S/0,5 | * | * | |||||
| СТЭМ-300 155 SNU | 20 | 0,2S/0,5 | * | * | * | ||||
| СТЭМ-300 155 GSU | 19 | 0,2S/0,5 | * | * | * | ||||
| СТЭМ-300 155 GSNU | 21 | 0,2S/0,5 | * | * | * | * | |||
| СТЭМ-300 253 S | 24 | 0,5S/1 | 5/10 | 3*(57,7-115)/ (100-200) | * | ||||
| СТЭМ-300 253 SU | 28 | 0,5S/1 | * | * | |||||
| СТЭМ-300 253 SN | 26 | 0,5S/1 | * | * | |||||
| СТЭМ-300 253 SNU | 30 | 0,5S/1 | * | * | * | ||||
| СТЭМ-300 253 GS | 25 | 0,5S/1 | * | * | |||||
| СТЭМ-300 253 GSU | 29 | 0,5S/1 | * | * | * | ||||
| СТЭМ-300 253 GSN | 27 | 0,5S/1 | * | * | * | ||||
| СТЭМ-300 253 GSNU | 31 | 0,5S/1 | * | * | * | * | |||
| СТЭМ-300 255 SU | 36 | 0,2S/0,5 | * | * | |||||
| СТЭМ-300 255 SNU | 38 | 0,2S/0,5 | * | * | * | ||||
| СТЭМ-300 255 GSU | 37 | 0,2S/0,5 | * | * | * | ||||
| СТЭМ-300 255 GSNU | 39 | 0,2S/0,5 | * | * | * | * | |||
Один интерфейс RS-485 и Ethernet реализованы во всех вариантах исполнения
ТНП - датчик тока в нулевом проводе
РП - сетевое резервное питание
