NP73E.3-14-1(I-2Rs)(3-31-1)
NP73E.3-14-1(I-2Rs)(3-31-1) счетчик электрической энергии трехфазный трансформаторного включения. Цена 11 400,00 руб. В наличии на складе! Купив у нас вы получаете Скидку до 15%! Доставка по РФ! Технические характеристики NP73E.3-14-1(I-2Rs)(3-31-1)
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА NP73E.3-14-1(I-2Rs)(3-31-1)
Трехфазный счетчик электрической энергии трансформаторного включения цепей тока NP73E.3-14-1 (I-2Rs) (3-31-1) предназначен для измерения потребляемой электрической энергии (активной и реактивной, прямой и обратной), оценки текущей активной, реактивной, полной мощности в трехфазных сетях переменного тока напряжением 3х230/400 В, позволяет осуществлять централизованный сбор информации о потреблении электроэнергии по линиям 0,4 кВ.
Счетчик собирает информацию и передает ее в Центр с использованием встроенного PLC-модема.
Основные функции счетчика NP73E.3-14-1(I-2Rs)(3-31-1):
- измерение и учет активной и реактивной энергии (емкостной и индуктивной) в одном или двух направлениях;
- многотарифный учет электроэнергии (доступно до шести временных тарифов с возможностью задания рабочих, выходных и специальных дней);
- измерение активной и реактивной мощности, тока (мгновенного, среднего, дифференциального), среднеквадратичного напряжения, температуры, частоты, cosф, а также основных параметров качества электроэнергии;
- возможность считывания суточных и 1,5,10,15,30,60-минутных профилей с глубиной до 10 000 записей;
- ведение журналов событий и аварий;
- использование дополнительного маломощного реле для отключения/подключения нагрузки не более 5А или контакторов из центра сбора данных или по расписанию;
- дистанционное считывание данных и конфигурирование счетчика.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА NP73E.3-14-1(I-2Rs)(3-31-1)
| Класс точности | |
| активная энергия | 0,5S |
| реактивная энергия | 1 |
| Базовый ток | 5 А |
| Минимальный ток | 0,05 A |
| Максимальный ток | 10A |
| Стартовый ток | |
| активная энергия | 0,005А |
| реактивная энергия | 0,010А |
| Номинальное напряжение | 3*230/400В |
| Рабочий диапазон напряжений | 184...276 В |
| Предельный рабочий диапазон | 3*115...276 В |
| Частота сети | 50 Гц ± 1 Гц |
| Постоянная счетчика | |
| активная энергия | 10 000 имп/кВт•ч |
| реактивная энергия | 10 000 имп/квар•ч |
| Рабочий диапазон температур | -40 °C . +70 °C |
| Точность хода часов (при 25 °C) | 0,5 с / 24 ч |
| Полное потребление цепями тока, не более | 1 В•А |
| Полное потребление цепями напряжения (активной/полной мощности), не более | 2 Вт / 10 В•А |
| Тип подключения | трансформаторного включения цепей тока |
| Класс защиты IP | IP54 |
| Коммуникационные интерфейсы | PLC LV (силовая линия 0,4 кВ); RS-485 модуль под крышкой клеммника для связи с Центром; оптический порт для локального параметрирования |
| Межповерочный интервал | 10 лет |
| Срок службы батарейки, не менее | 16 лет |
| Средний срок службы, не менее | 25 лет |
| Средняя наработка на отказ счетчика, не менее | 104 000 ч |
| Габариты | 280*180*68 мм |
| Масса, не более | 1,2 кг |
| Дисплей | с подсветкой |
| Маломощное дополнительное реле | 277 В, 5 А |
| Датчики: | вскрытия корпуса вскрытия клеммника магнитного поля |

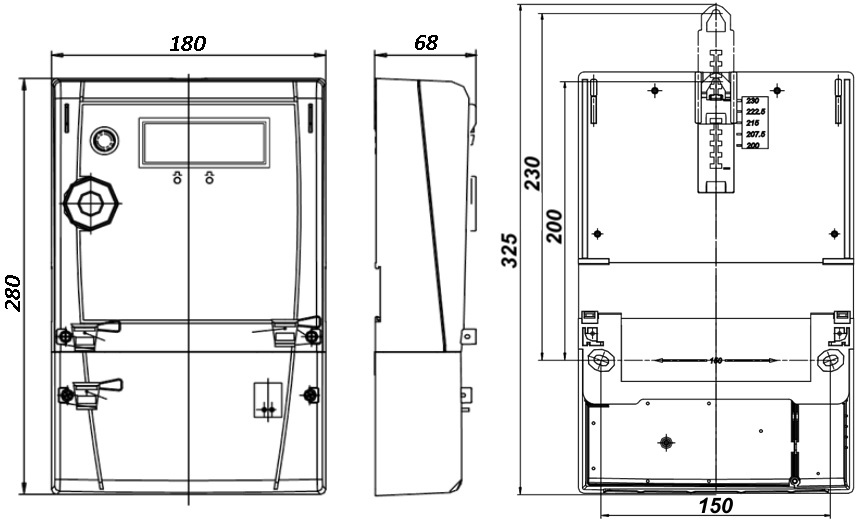

Габаритные размеры счетчика NP73E.3-14-1(I-2Rs)(3-31-1)
(3-31-1).jpg) |

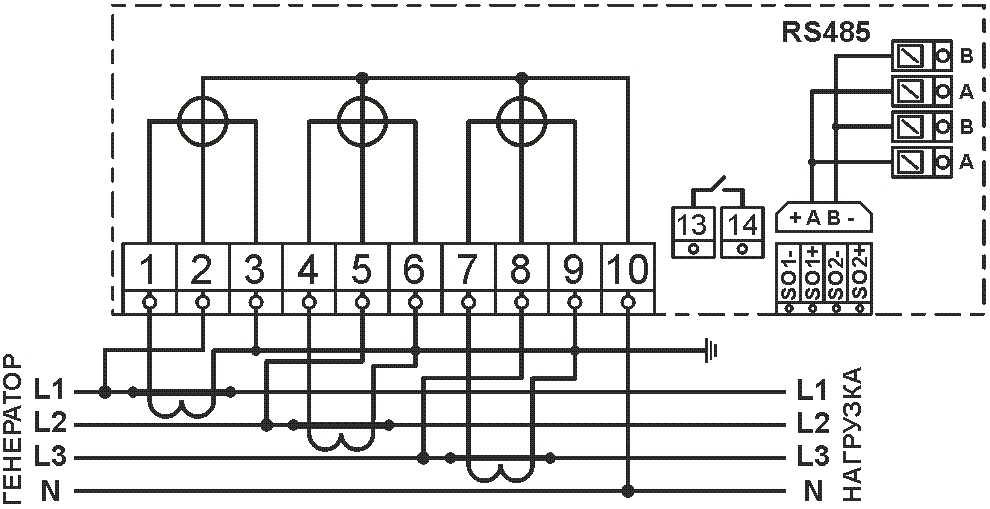

Схема подключения NP73E.3-14-1(I-2Rs)(3-31-1):(3-31-1).jpg) |
