NP73E.2-12-1 (I-2Rs-T-Y) (2-29-1) FSK/S-FSK
NP73E.2-12-1 FSK/S-FSK счетчик электрической энергии трехфазный прямого включения. Цена 17 130,00 руб. В наличии на складе! Купив у нас вы получаете Скидку до 15%! Доставка по РФ! Технические характеристики NP73E.2-12-1 (I-2Rs-T-Y) (2-29-1) FSK/S-FSK
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА NP73E.2-12-1 (I-2Rs-T-Y) (2-29-1) FSK/S-FSK
Трехфазный счетчик NP73E.2-12-1 (I-2Rs-T-Y) (2-29-1) FSK/S-FSK прямого включения предназначен для измерения потребляемой электрической энергии (активной и реактивной, прямой и обратной), оценки текущей активной, реактивной, полной мощности в трёхфазных сетях переменного тока напряжением 3x230/400 В. Счетчик позволяет осуществлять централизованный сбор информации о потреблении электроэнергии по линиям 0,4 кВ.
Основные функции счетчика NP73E.2-12-1 (I-2Rs-T-Y) (2-29-1)FSK/S-FSK :
- измерение и учет активной и реактивной энергии (емкостной и индуктивной) в одном или двух направлениях;
- многотарифный учет электроэнергии (доступно до шести временных тарифов с возможностью задания рабочих, выходных и специальных дней);
- измерение активной и реактивной мощности, тока (мгновенного, среднего, дифференциального), среднеквадратичного напряжения, температуры, частоты, cosф, а также основных параметров качества электроэнергии;
- возможность считывания суточных и 1,5,10,15,30,60-минутных профилей с глубиной до 10 000 записей;
- ведение журналов событий и аварий;
- использование основного реле для отключения/подключения потребителя из центра сбора данных, для ограничения потребляемой активной мощности, для защитного отключения при бросках тока и напряжения, при наличии дифференциального тока;
- использование дополнительного маломощного реле для отключения/подключения нагрузки не более 5А или контакторов из центра сбора данных или по расписанию;
- дистанционное считывание данных и конфигурирование счетчика.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА NP73E.2-12-1 (I-2Rs-T-Y) (2-29-1)FSK/S-FSK
| Класс точности | |
| активная энергия | 1 |
| реактивная энергия | 1 |
| Базовый ток | 5 А |
| Минимальный ток | 0,25 A |
| Максимальный ток | 100A |
| Стартовый ток | |
| активная энергия | 0,02 А |
| реактивная энергия | 0,02 А |
| Номинальное напряжение | 3*230/400В |
| Рабочий диапазон напряжений | 3*184...276 В |
| Предельный рабочий диапазон | 3*115...276 В |
| Частота сети | 50 Гц ± 1 Гц |
| Постоянная счетчика | |
| активная энергия | 1000 имп/кВт•ч |
| реактивная энергия | 1000 имп/квар•ч |
| Рабочий диапазон температур | -40 °C . +70 °C |
| Точность хода часов (при 25 °C) | < 0,5 с / 24 ч |
| Полное потребление цепями тока, не более | 0,1 В•А |
| Полное потребление цепями напряжения (активной/полной мощности), не более | 1,5 Вт / 10,0 В•А |
| Тип подключения | непосредственного включения |
| Класс защиты IP | IP54 |
| Коммуникационные интерфейсы | PLC LV (силовая линия 0,4 кВ) для связи с УСПД; RS485 для подключения коммуникационного модуля; оптический порт для локального параметрирования |
| Межповерочный интервал | 10 лет |
| Срок службы батарейки, не менее | 16 лет |
| Средний срок службы, не менее | 25 лет |
| Средняя наработка на отказ счетчика, не менее | 104 000 ч |
| Габариты | 280*180*68 мм |
| Масса, не более | 1,6 кг |
| Дисплей | с подсветкой |
| Силовое реле для управления нагрузкой | 100 А |
| Параметры маломощного сигнального реле | 277B, 5 А |
| Датчики: | вскрытия корпуса вскрытия клеммника магнитного поля диф. тока |
Габаритные размеры счетчика NP73E.2-12-1 (I-2Rs-T-Y) (2-29-1)FSK/S-FSK
 |

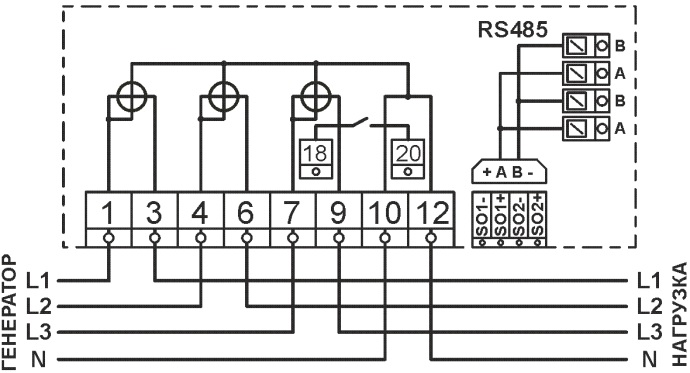

Схема подключения: |
