NP73E.2-6-1
NP73E.2-6-1 счетчик электрической энергии трехфазный прямого включения. Цена 17 100,00 руб. В наличии на складе! Купив у нас вы получаете Скидку до 15%! Доставка по РФ! Технические характеристики NP73E.2-6-1
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА NP73E.2-6-1
Трехфазный счетчик NP73E.2-6-1 — это интеллектуальное электронное устройство для учета активной и реактивной энергии. Трехфазный счетчик NP73E.2-6-1 прямого включения предназначен для измерения мгновенной мощности и потребляемой активной и реактивной энергии в цепях трехфазного переменного тока. Такой счетчик, как правило, устанавливается у трехфазных абонентов в многоквартирных и частных домах, а также у маломощных трехфазных абонентов мелкомоторного сектора.
Счетчик собирает информацию и передает ее в Центр с использованием встроенного PLC-модема. А также благодаря встроенному модулю FSK-132 трехфазный счетчик NP73E.2-6-1 поддерживает работу с пользовательским дисплеем CIU7 напрямую, без использования УСПД.
Основные функции счетчика NP73E.2-6-1:
- измерение и учет активной и реактивной энергии (емкостной и индуктивной) в одном или двух направлениях;
- многотарифный учет электроэнергии (доступно до шести временных тарифов с возможностью задания рабочих, выходных и специальных дней);
- измерение активной и реактивной мощности, тока (мгновенного, среднего, дифференциального), среднеквадратичного напряжения, температуры, частоты, cosф, а также основных параметров качества электроэнергии;
- возможность считывания суточных и 1,5,10,15,30,60-минутных профилей с глубиной до 10 000 записей;
- ведение журналов событий и аварий;
- использование основного реле для отключения/подключения потребителя из центра сбора данных, для ограничения потребляемой активной мощности, для защитного отключения при бросках тока и напряжения, при наличии дифференциального тока;
- использование дополнительного маломощного реле для отключения/подключения нагрузки не более 5А или контакторов из центра сбора данных или по расписанию;
- дистанционное считывание данных и конфигурирование счетчика.
Датчики для исключения попыток несанкционированного доступа:
- датчик вскрытия корпуса счетчика;
- датчик вскрытия крышки клеммника;
- датчик сильного внешнего магнитного поля;
- датчик дифференциального тока.
Отличительные особенности счетчика NP73E.2-6-1:
- дистанционное обновление программного обесечения счетчика
- поддержка модуляции S-FSK, OFDM
- усиленное шифрование передаваемой информации
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА NP73E.2-6-1
| Класс точности | |
| активная энергия | 1 |
| реактивная энергия | 1 |
| Базовый ток | 5 А |
| Минимальный ток | 0,25 A |
| Максимальный ток | 100A |
| Стартовый ток | |
| активная энергия | 0,020А |
| реактивная энергия | 0,025А |
| Номинальное напряжение | 3*230/400В |
| Рабочий диапазон напряжений | 3*184...276 В |
| Предельный рабочий диапазон | 3*115...276 В |
| Частота сети | 50 Гц |
| Постоянная счетчика | |
| активная энергия | 1000 имп/кВт•ч |
| реактивная энергия | 1000 имп/квар•ч |
| Рабочий диапазон температур | -40 °C . +70 °C |
| Точность хода часов (при 25 °C) | < 0,5 с / 24 ч |
| Полное потребление цепями тока, не более | 1 В•А |
| Полное потребление цепями напряжения (активной/полной мощности), не более | 2 Вт / 10 В•А |
| Тип подключения | непосредственного включения |
| Класс защиты IP | IP54 |
| Скорость передачи данных по основному каналу связи (в зависимости от версии ПО коммуникационной части прибора) | 100 бод (FSK) 2400 бод (S-FSK) 128 кбод (OFDM PRIME) |
| Межповерочный интервал | 10 лет |
| Срок службы батарейки, не менее | 20 лет |
| Средний срок службы, не менее | 25 лет |
| Средняя наработка на отказ счетчика, не менее | 104 000 ч |
| Габариты | 290*180*63 мм |
| Масса, не более | 1,6 кг |
| Дисплей | с подсветкой |
| Силовое реле для управления нагрузкой | 80 А |
| Маломощное дополнительное реле | 5 А |
| Датчики: | вскрытия корпуса вскрытия клеммника магнитного поля диф. тока |
Коммуникационные интерфейсы счетчика NP73E.2-6-1:
| Основной канал PLC | + |
| Оптический интерфейс | + |
| FSK-132 | + |
| USB (модули под крышкой клеммника) | - |

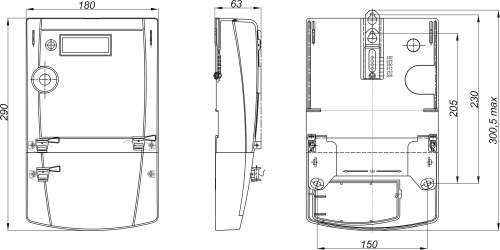

Габаритные размеры счетчика NP73E.2-6-1
 |

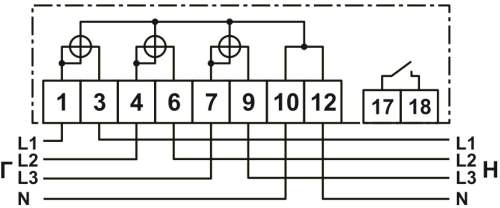

Схема подключения: |
