NP71E.2-1-5
Cчетчик электрической энергии однофазный NP71E.2-1-5 Цена 8 259,00 руб. В наличии на складе! Купив у нас вы получаете Скидку до 15%! Доставка по РФ! Технические характеристики NP71E.2-1-5
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА NP71E.2-1-5
Однофазный SPLIT счетчик NP71E.2-1-5 — это интеллектуальное электронное устройство для учета активной и реактивной энергии. Счетчик NP71E.2-1-5 предназначен для измерения мгновенной мощности и потребляемой активной и реактивной энергии в цепях однофазного переменного тока. Такой счетчик, как правило, установливается у однофазных абонентов в частном секторе. Счетчик имеет уличное исполнение и предназначен для монтажа в разрыв провода рядом с опорой. Крепление счетчика непосредственно на провод СИП снижает затраты на монтаж и сборку щитов учета.
Счетчик NP71E.2-1-5 собирает информацию и передает ее в Центр с использованием встроенного PLC-модема. Счетчик может передавать информацию на пользовательский дисплей CIU7 напрямую без УСПД.
Основные функции счетчика NP71E.2-1-5
- измерение и учет активной и реактивной энергии (емкостной и индуктивной) в одном или двух направлениях;
- многотарифный учет электроэнергии (доступно до трех временных тарифов с возможностью задания рабочих, выходных и специальных дней);
- измерение активной и реактивной мощности, тока (мгновенного, среднего, дифференциального), среднеквадратичного напряжения, температуры, частоты, cosф, а также основных параметров качества электроэнергии;
- возможность считывания суточных и 1,5,10,15,30,60 минутных профилей с глубиной до 10 000 записей;
- ведение журналов событий и аварий;
- использование основного реле для отключения/подключения потребителя из центра сбора данных, для ограничения потребляемой активной мощности, для защитного отключения при бросках тока и напряжения, при наличии дифференциального тока;
- дистанционное считывание данных и конфигурирование счетчика
Отличительные особенности счетчика NP71E.2-1-5
- монтаж в разрыв провода рядом с опорой вне зоны доступа абонента
- класс защищенности корпуса IP65
- дистанционное обновление программного обеспечения счетчика
- поддержка модуляции FSK, SFSK, OFDM
- усиленное шифрование передаваемой информации
- работа с пользовательским дисплеем CIU без помощи УСПД
Технические характеристики счетчика NP71E.2-1-5:
| Класс точности | |
| активная энергия | 1 |
| реактивная энергия | 2 |
| Базовый ток | 10 А |
| Минимальный ток | 0,5 A |
| Максимальный ток | 100A |
| Стартовый ток | |
| активная энергия | 0,040А |
| реактивная энергия | 0,050А |
| Номинальное напряжение | 230B |
| Рабочий диапазон напряжений | 184...276 В |
| Предельный рабочий диапазон | 115...276 В |
| Частота сети | 50 Гц ± 1 Гц |
| Постоянная счетчика | |
| активная энергия | 1000 имп/кВт•ч |
| реактивная энергия | 1000 имп/квар•ч |
| Рабочий диапазон температур | -40 °C . +70 °C |
| Точность хода часов (при 25 °C) | < 0,5 с / 24 ч |
| Полное потребление цепями тока, не более | 0,2 В•А |
| Полное потребление цепями напряжения (активной/полной мощности), не более | 1,5 Вт / 10 В•А |
| Тип подключения | непосредственного включения |
| Класс защиты IP | IP65 |
| Скорость передачи данных по основному каналу связи (в зависимости от версии ПО коммуникационной части прибора) | 100 бод (FSK) 2400 бод (S-FSK) 128 кбод (OFDM PRIME) |
| Межповерочный интервал | 16 лет |
| Срок службы батарейки, не менее | 20 лет |
| Средний срок службы, не менее | 30 лет |
| Средняя наработка на отказ счетчика, не менее | 144 000 ч |
| Габариты | 202*169*59,5 мм |
| Масса, не более | 1,3 кг |
| Дисплей | без подсветки |
| Силовое реле для управления нагрузкой | 100 А |
| Датчики: | вскрытия корпуса вскрытия клеммника магнитного поля диф. тока |
Коммуникационные интерфейсы счетчика NP71E.2-1-5:
| Основной канал PLC | + |
| Оптический интерфейс | + |
| FSK-132 | + |
| USB (модули под крышкой клеммника) | - |

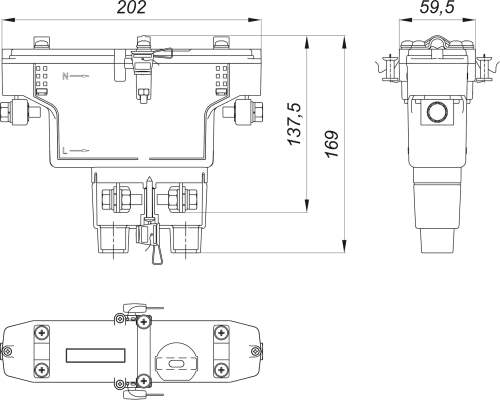

Габаритные размеры счетчика NP71E.2-1-5
 |

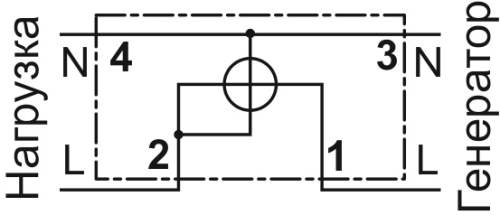

Схема подключения: |
