NP71E.1-10-1

NP71E.1-10-1 FSK/S-FSK

Cчетчик электрической энергии однофазный NP71E.1-10-1 FSK/S-FSK Цена 7 069,00 руб. В наличии на складе! Купив у нас вы получаете Скидку до 15%! Доставка по РФ! Технические характеристики NP71E.1-10-1

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА NP71E.1-10-1

Однофазный счетчик NP71E.1-10-1 — это интеллектуальное электронное устройство для учета активной и реактивной энергии. Однофазный счетчик NP71E.1-10-1 предназначен для измерения мгновенной мощности и потребляемой активной и реактивной энергии в цепях однофазного переменного тока. Такой счетчик, как правило, установливается у однофазных абонентов в многоквартирных домах, а также у маломощных абонентов мелкомоторного сектора.

Счетчик собирает информацию и передает ее в Центр с использованием встроенного PLC-модема.

Основные функции счетчика NP71E.1-10-1

Датчики для исключения попыток несанкционированного доступа:

Отличительные особенности счетчика NP71E.1-10-1:

Технические характеристики счетчика NP71E.1-10-1:

Класс точности
активная энергия1
реактивная энергия2
Базовый ток5 А
Минимальный ток0,25 A
Максимальный ток80A
Стартовый ток
активная энергия0,020А
реактивная энергия0,025А
Номинальное напряжение230B
Рабочий диапазон напряжений 184...276 В
Предельный рабочий диапазон115...276 В
Частота сети 50 Гц ± 1 Гц
Постоянная счетчика
активная энергия1000 имп/кВт•ч
реактивная энергия1000 имп/квар•ч
Рабочий диапазон температур-40 °C . +70 °C
Точность хода часов (при 25 °C) < 0,5 с / 24 ч
Полное потребление цепями тока, не более1 В•А
Полное потребление цепями напряжения (активной/полной мощности), не более 2 Вт / 10 В•А
Тип подключениянепосредственного включения
Класс защиты IPIP54
Скорость передачи данных по основному каналу связи
(в зависимости от версии ПО коммуникационной части прибора)
100 бод (FSK)
2400 бод (S-FSK)
128 кбод (OFDM PRIME)
Межповерочный интервал16 лет
Срок службы батарейки, не менее 20 лет
Средний срок службы, не менее30 лет
Средняя наработка на отказ счетчика, не менее144 000 ч
Габариты 213,5*127,5*62 мм
Масса, не более0,9 кг
Дисплей с подсветкой
Силовое реле для управления нагрузкой 80 А
Датчики:вскрытия корпуса
вскрытия клеммника
магнитного поля
диф. тока

Коммуникационные интерфейсы счетчика NP71E.1-10-1:

Основной канал PLC+
Оптический интерфейс+
FSK-132-
USB (модули под крышкой клеммника)-

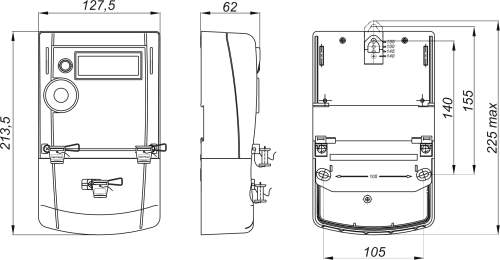

Габаритные размеры счетчика NP71E.1-10-1

NP71E.1-10-1

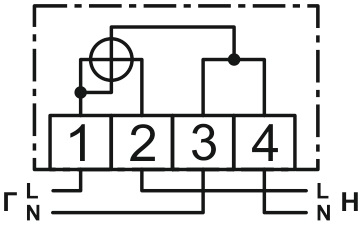

Схема подключения:

NP71E.1-10-1
