AD13S.1-BL-Z-R-T (1-1-1)

Трехфазный счётчик электрической энергии AD13S.1-BL-Z-R-T (1-1-1)

Описание AD13S.1-BL-Z-R-T (1-1-1)

Трехфазный Split-счётчик AD13S.1-BL-Z-R-T (1-1-1) предназначен для измерения потребляемой электрической энергии (активной и реактивной, прямой и обратной), оценки текущей активной, реактивной, полной мощности, коэффициента мощности, частоты напряжения сети и ряда других параметров в трехфазных сетях переменного тока напряжением 3х230/400 В, позволяет осуществлять централизованный сбор информации о потреблении электроэнергии по линиям 0,4 кВ и может использоваться в системе АИИС «Матрица». Счетчик оборудован силовым реле.

Split-счетчик подключается непосредственно в разрыв провода, подсоединяющего абонента к сети электроснабжения. Трехфазный Split-счетчик AD13S.1-BL-Z-R-T (1-1-1) рекомендуется устанавливать непосредственно на опоре ЛЭП (на кронштейне). Такой монтаж позволяет ограничить доступ потребителя к прибору учета и исключает несанкционированные подключения. Для отображения информации о потреблении электрической энергии применяется пользовательский дисплей CIU8.В-2-1.

Технические характеристики AD13S.1-BL-Z-R-T (1-1-1)

Класс точности актив/реактив	1/1
Постоянная счетчика активная/реактивная энергия	1 000 имп/(кВт•ч)/1 000 имп/(квар•ч)
Чувствительность активная и реактивная энергия	0,02 А
Минимальный ток активная и реактивная энергия	0,25 А
Базовый ток	5А
Максимальный ток	80А
Номинальное напряжение и рабочий диапазон	3х230/400 В ± 20 %
Частота сети	50 Гц
Мощность, потребляемая цепью тока, не более:	0,1 В•А
Мощность, потребляемая цепью напряжения, не более: активная полная	1,3 Вт 9,0 В•А
Коммуникационные интерфейсы	PLC LV (силовая линия 0,4 кВ) - для связи с УСПД RTR; оптический порт; беспроводной Wireless M-Bus (868 МГц) - для связи с CIU8.B-2-1
Число тарифов в расписании, не более	6
Число переключений между тарифами в сутки, не более	24
Погрешность часов в сутки при + 25 °С, не более	± 0,5 с/сутки
Интервал между поверками	16 лет
Степень защиты оболочкой	IP65
Сроки службы прибора учета: срок службы батарейки, не менее средний срок службы, не менее средняя наработка на отказ счетчика, не менее	16 лет 30 лет 230 000 ч
Габаритные размеры	(165*134*170) мм
Масса, не более	1,4 кг

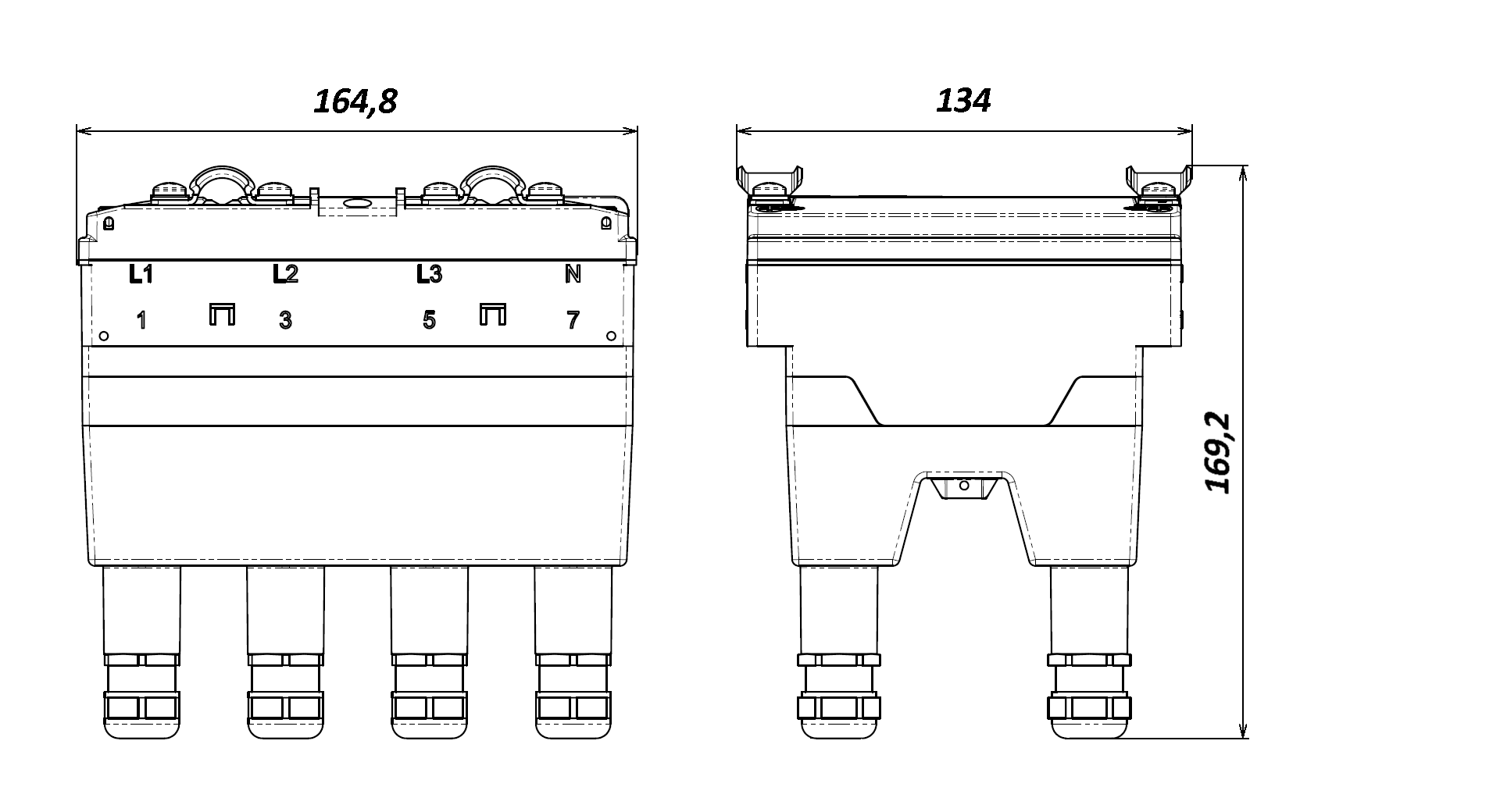

Габаритные размеры счетчика: AD13S.1-BL-Z-R-T (1-1-1)

Схема подключения счетчика: AD13S.1-BL-Z-R-T (1-1-1)
