AD13B.1-LRs-Z-R-VW (1-5-1)
Трехфазный счётчик электрической энергии AD13B.1-LRs-Z-R-VW (1-5-1)
Описание AD13B.1-LRs-Z-R-VW (1-5-1)
Трехфазный счeтчик электроэнергии AD13В.1-LRs-Z-R-VW (1-5-1) предназначен для измерения потребляемой электрической энергии (активной и реактивной, прямой и обратной), оценки текущей активной, реактивной, полной мощности, коэффициента мощности, частоты напряжения сети и ряда других параметров в трехфазных сетях переменного тока напряжением 3х230/400 В, позволяет осуществлять централизованный сбор информации о потреблении электроэнергии по линиям 0,4 кВ или по двухпроводной линии RS-485. Прибор учета обладает единой неразборной прозрачной крышкой корпуса и крышкой клеммника.
Технические характеристики AD13B.1-LRs-Z-R-VW (1-5-1)
| Класс точности актив/реактив | 1/1 |
| Постоянная счетчика активная/реактивная энергия | 1 000 имп/(кВт•ч)/1 000 имп/(квар•ч) |
| Чувствительность активная и реактивная энергия | 0,02 А |
| Минимальный ток активная и реактивная энергия | 0,25 А |
| Базовый ток | 5А |
| Максимальный ток | 80А |
| Номинальное напряжение и рабочий диапазон | 3х230/400 В ± 20 % |
| Частота сети | 50 Гц |
| Мощность, потребляемая цепью тока, не более: | 0,1 В•А |
| Мощность, потребляемая цепью напряжения, не более: активная полная | 1,3 Вт 9,0 В•А |
| Коммуникационные интерфейсы | PLC LV (силовая линия 0,4 кВ) для связи с УСПД RTR;
оптический порт; RS-485 для связи с УСПД RTR или подключения дополнительного коммуникационного модуля |
| Число тарифов в расписании, не более | 6 |
| Число переключений между тарифами в сутки, не более | 24 |
| Погрешность часов в сутки при + 25 °С, не более | ± 0,5 с/сутки |
| Интервал между поверками | 16 лет |
| Степень защиты оболочкой | IP54 |
| Сроки службы прибора учета:
срок службы батарейки, не менее средний срок службы, не менее средняя наработка на отказ счетчика, не менее | 16 лет 30 лет 230 000 ч |
| Габаритные размеры | (242*179*48) мм |
| Масса, не более | 1,4 кг |

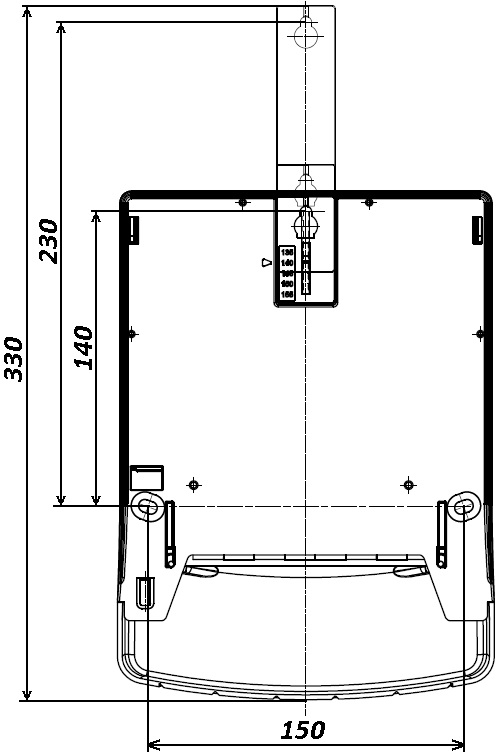

Габаритные размеры счетчика: AD13B.1-LRs-Z-R-VW (1-5-1)
Схема подключения счетчика: AD13B.1-LRs-Z-R-VW (1-5-1)
