Однофазный счётчик электрической энергии AD11A.1(I)-BLRs-Z-R-TW (1-2-1)
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА AD11A.1(I)-BLRs-Z-R-TW (1-2-1)
Однофазный счётчик электрической энергии AD11A.1(I)-BLRs-Z-R-TW (1-2-1) предназначен для измерения потребляемой электрической энергии (активной и реактивной, прямой и обратной), оценки текущей активной, реактивной, полной мощности, коэффициента мощности, частоты напряжения и ряда других параметров в однофазных сетях переменного тока напряжением 230 В, позволяет осуществлять централизованный сбор информации о потреблении электроэнергии по линиям 0,4 кВ или по двухпроводной линии RS-485. Также счётчик обладает дополнительным коммуникационным интерфейсом WM-Bus для связи с пользовательским дисплеем CIU8.В-2-1, отображающим информацию о потреблении электроэнергии.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА AD11A.1(I)-BLRs-Z-R-TW (1-2-1)
Класс точности актив/реактив | 1/2 |
Постоянная счетчика активная/реактивная энергия | 1 000 имп/(кВт•ч)/1 000 имп/(квар•ч) |
Чувствительность активная и реактивная энергия | 0,002 А |
Минимальный ток активная и реактивная энергия | 0,025 А |
Базовый ток | 5А |
Максимальный ток | 80А |
Номинальное напряжение и рабочий диапазон | 3х230/400 В ± 20 % |
Частота сети | 50 Гц |
Мощность, потребляемая цепью тока, не более: | 0,1 В•А |
Мощность, потребляемая цепью напряжения, не более: активная полная | 1,3 Вт 10,0 В•А |
Коммуникационные интерфейсы | PLC LV (силовая линия 0,4 кВ)
для связи с УСПД RTR; оптический порт; RS-485 для связи с УСПД RTR или подключения дополнительного коммуникационного модуля; беспроводной Wireless M-Bus (868 МГц) для связи с CIU8.B-2-1 |
Датчики | вскрытия корпуса, вскрытия клеммника, магнитного поля, датчик диф. тока |
Число тарифов в расписании, не более | 6 |
Число переключений между тарифами в сутки, не более | 24 |
Погрешность часов в сутки при + 25 °С, не более | ± 0,5 с/сутки |
Интервал между поверками | 16 лет |
Степень защиты оболочкой | IP54 |
Сроки службы прибора учета:
срок службы батарейки, не менее средний срок службы, не менее средняя наработка на отказ счетчика, не менее | 16 лет 30 лет 230 000 ч |
Габаритные размеры | (213.5*127.5*62) мм |
Масса, не более | 0.8 кг |

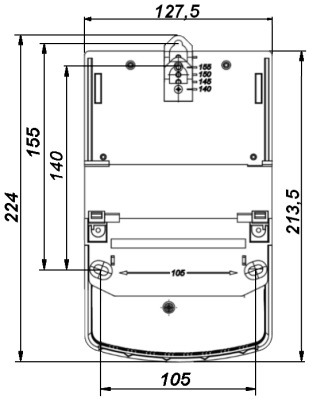

Габаритные размеры счетчика AD11В.1-LRs-Z-R-TW (1-7-1):
-BLRs-Z-R-TW (1-2-1)-gab.jpg)
Схема подключения счетчика AD11В.1-LRs-Z-R-TW (1-7-1):
-BLRs-Z-R-TW (1-2-1).jpg)
