Меркурий 208.LF

Меркурий 208.LF счетчик электрической энергии однофазный многофункциональный. Цена от 10 166,00 руб. Технические характеристики Меркурий 208.LF

Счетчик Меркурий 208.LF ппредназначен для учета активной и реактивной электроэнергии в однофазных сетях переменного тока и может эксплуатироваться как автономно, так и в составе систем автоматизированного сбора данных.



Меркурий 208.LF











Выносной индикатор Меркурий 258.2F c RF интерфейсом

Технические особенности Меркурий 208.LF :

  • разделённая архитектура
  • датчик тока блока счётчика - шунт (не чувствителен к воздействию магнитным полем и учитывает постоянную составляющую) в цепи фазы;
  • интерфейсы блока счётчика - оптопорт, RF-модем, PLCIII-модем;
  • оптический испытательный выход;
  • встроенное реле отключения нагрузки на ток 80А;
  • электроная пломба;
  • крепление на опору.

Функциональные возможности Меркурий 208.LF :

  • Измерение активной энергии прямого направления по 4-м тарифам с переключением тарифов в зависимости от времени суток или величины потребляемой мощности.
  • Измерение реактивной энергии прямого направления в бестарифном режиме;
  • Измерение мгновенных значений тока, напряжения, активной, реактивной и полной мощности, cos в каждой фазе сети и их максимумов;
  • Неконфигурируемый архив значений учтённой активной электроэнергии на начало месяца за последние 12 месяцев;
  • Восемь конфигурируемых архивов в которых возможна архивация любого параметра с общей ёмкостью 16000 записей.

Заводская конфигурация архивов:

  • архив 1. Активная энергия на начало каждого получаса по сумме тарифов за последние 6 месяцев (профиль мощности получасовых срезов);
  • архив 2. Активная энергия на начало суток по сумме тарифов за последние 6 месяцев (профиль суточных срезов);
  • архивы 3...8 не заданы.
    Обращаем внимание, что свободные архивы можно использовать для архивации любого параметра, в том числе, например, мгновенных значений фазных напряжений.
    • Контроль нагрузки посредством установки лимитов активной мощности и отключения нагрузки при превышении лимитов или по команде диспетчера. Отключение осуществляется через встроенное реле.
    • Журнал системных событий (вкл\выкл, вскрытие, программирование и др. );
    • Журнал событий реле (вкл\выкл., причина срабатывания, изменение лимитов)

    Счётчики Меркурий 208.LF отображают на PLC- или RF-индикаторе:

    • номер текущего тарифа(TARIFF 1...4) и сумму;
    • значение потреблённой энергии каждого вида с начала эксплуатации по каждому тарифу и сумму по всем тарифам;
    • версию прошивки;
    • номер блока счётчика.

    Основные технические характеристики счётчика Меркурий 208.LF


    Наименование параметровВеличины
    Класс точности при измерении
    - активной энергии
    - реактивной энергии

    1,0
    2,0
    Номинальное напряжение, В230
    Установленный диапазон рабочих напряжений, В
    Расширенный рабочий диапазон напряжений, В
    Предельный рабочий диапазон напряжений, В

    207...253
    184...264
    0...264
    Номинальный (макс) ток, А5(80)
    Напряжение питания блока индикации RF, В 9 (элемент "Крона")
    Активная (полная) мощность потребляемая каждой цепью напряжения:
    - блока счётчика, не более, Вт
    - блока индикации с PLC интерфейсом, не более, Вт

    3(10)
    3(10)
    Полная мощность потребляемая каждой цепью тока, не более ВА0,5
    Допустимые перегрузки по току в течении 10 мсек, А
    - для IМакс=80 А

    2400
    Стартовый ток (чувствительность), А 0,020
    Параметры тарификатора:
    - количество тарифов
    - количество тарифных зон в пределах суток
    - количество типов дней
    - количество сезонов

    1...4
    16
    8
    12
    Скорость обмена, бит/секунду:
    - через оптический порт;

    9600
    Передаточное число оптического испытательного выхода, имп/кВт, [имп/(квар*ч)] 1000
    Защита информации
    1. Адресный доступ и аппаратная защита памяти метрологических коэффициентов.
    2. Трёхуровневый доступ по ключам.
    3. Электронная пломба на вскрытие.
    4. Журнал сеансов связи через цифровые интерфейсы.
    Диапазон рабочих температур, °С
    - блока счётчика
    - блоков индикации

    - 45 ... +70
    - 10... +70
    Разрядность ЖКИ блока индикации PLC и RF, кВт*чХХХХХХ,хх
    Наработка на отказ, часов 220000
    безотказная работа, часов 7000
    срок службы, лет 30
    Межповерочный интервал,лет16
    Масса:
    - блока счётчика, не более, кг
    - блока индикации PLC, не более, кг
    - блока индикации RF, не более.ю кг

    1,35
    0,36
    0,13
    Габариты (ширина, высота, толщина)
    - блока счётчика, мм
    - блока индикации PLC, мм
    - блока индикации RF, мм

    218*182*68
    120*122*39
    60*107*25
    Гарантия производителя, лет3

    В обозначении счётчика:

    МЕРКУРИЙ 208. LF


    МЕРКУРИЙ – торговая марка счётчика
    208 - серия счётчика
    L - модем PLC-III
    F- радиомодем

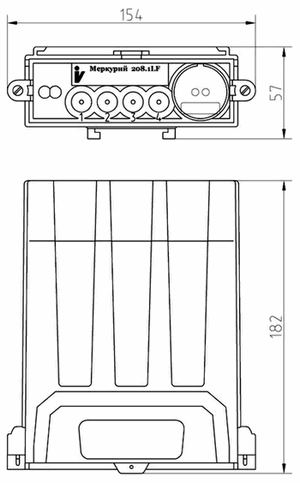

    Габаритный чертёж МЕРКУРИЙ 208. LF:

    МЕРКУРИЙ 208. LF

    Габаритный чертёж Меркурий 258.2F c RF:

    МЕРКУРИЙ 238. LF
