Меркурий 206

Меркурий 206

Меркурий 206 счетчик электрической энергии однофазный многотарифный. Цена от 1 327,00 руб. В наличии на складе! Хорошие Скидки! Доставка по РФ! Технические характеристики Меркурий 206

Cчетчик Меркурий 206 N Цена 1 327,00 руб. с НДС

Cчетчик Меркурий 206 RN Цена 1 524,00 руб. с НДС

Cчетчик Меркурий 206 PRNO Цена1 858,00 руб. с НДС

Cчетчик Меркурий 206 PRSN Цена1 800,00 руб. с НДС

Cчетчик Меркурий 206 PRSNO Цена 1 960,00 руб. с НДС

Cчетчик Меркурий 206 PLNO Цена 3 150,00 руб. с НДС

Cчетчик Меркурий 206 PNF04 Цена 3 570,00 руб. с НДС

Cчетчик Меркурий 206 PNOF04 Цена 3 757,00 руб. с НДС

Счетчики Меркурий 206 предназначены для учета активной и реактивной электроэнергии в однофазных цепях переменного тока и могут эксплуатироваться как автономно, так и в составе систем автоматизированного сбора данных.

Отличительными особенностями данного счётчика являются

  • управление режимами индикации через фотодиод оптопорта
  • наличие встроенного реле отключения нагрузки.

Технические особенности счетчика Меркурий 206

  • датчик тока - шунт (не чувствителен к воздействию магнитным полем и учитывает постоянную составляющую) в цепи фазы;
  • наличие цифровых интерфейсов: оптопорт в любой модификации; дополнительно RS485(CAN), PLCI+;
  • внутреннее или внешнее питание интерфейса RS485(CAN);
  • многофункциональный импульсный выход для телеметрии, поверки и управления устройством отключения нагрузки;
  • встроенное реле отключения нагрузки на ток 60А;
  • электроная пломба;
  • клеммная колодка с саморазжимными зажимами силовых цепей;
  • крепление на рейку.

Функциональные возможности электросчетка Меркурий 206:

  • Измерение, учёт, хранение, вывод на ЖК-индикатор и передача по интерфейсам следующей информации об учтённой активной и реактивной электрической энергии:
    • энергия нарастающим итогом по каждому тарифу;
    • энергия нарастающим итогом по сумме тарифов;
    • энергия на начало каждого из 12 предыдущих месяцев по каждому из тарифов;
    • энергия на начало каждого из 12 предыдущих месяцев по сумме тарифов;
  • Наличие встроенного тарификатора со следующими характеристиками:
    • количество тарифов - 4;
    • количество тарифных зон в пределах суток - 8;
    • количество типов дней - 8 ;
    • количество сезонов - 12;
  • Измерение, вывод на ЖК-индикатор и передача по интерфейсам следующих параметров электросети:
    • мгновенные значения активной мощности и зафиксированный максимум;
    • действующие значения фазного тока и напряжения и их максимумы;
    • частоту сети
  • Задание лимитов активной мощности и энергии и отключение нагрузки при превышении лимитов или по команде диспетчера.
    Контроль осуществляется двумя способами:
    • импульсным выходом;
    • через встроенное реле (для счётчика с индексом «О» в условном обозначении).
  • Измерение и хранение получасовых срезов мощности активной энергии ( профиль мощности). Глубина переполнения архива составляет 31 сутки.
  • Наличие журнала событий (кольцевого по 64 записи на каждое событие) в котором фиксируются:
    • время включения выключения счётчика
    • время вскрытия / закрытия прибора
    • время, дата и код параметризации.

Счётчики Меркурий 206 отображают на ЖК-индикаторе:

  • номер текущего тарифа;
  • значение потреблённой энергии каждого вида с начала эксплуатации по каждому тарифу и сумму по всем тарифам;
  • текущее значение активной мощности в нагрузке в кВт или кВар;
  • текущие значения тока и напряжения;
  • значение потреблённой энергии с начала эксплуатации на первое число каждого из предыдущих 12-ти месяцев по каждому тарифу и сумму по всем тарифам;
  • время переключения тарифных зон;
  • текущее время и дату;
  • время наработки с момента ввода в эксплуатацию;
  • время наработки батареи.

Счётчик Меркурий 206 с индексом "L" в обычном режиме непрерывно передаёт по силовой сети следующую информацию о потреблённой электроэнергии нарастающим итогом без десятых долей кВт*ч:

  • в однотарифном режиме показания в виде 4-х младших разрядов кВт*ч отображаемых на ЖКИ (XXXХ кВт*ч) по сумме тарифов;
  • в многотарифном режиме показания в виде 4-х младших разрядов кВт*ч отображаемых на ЖКИ (XXXХ кВт*ч) действующего тарифа.

Дополнительно по отдельной команде возможна передача следующих данных:

  • показания учтённой энергии на начало суток в том виде как они индицируются на ЖКИ счётчика (XXXXXX,ХХ кВт*ч) по любому тарифу, текущему тарифу или сумме тарифов;
  • серийный номер счётчика;

Основные технические характеристики электросчетчика Меркурий 206

Наименование параметровВеличины
Класс точности при измерении
активной энергии1,0
реактивной энергии2,0
Номинальное напряжение, В230
Номинальный (макс) ток, А5(60); 5(80); 10(100)
Допустимые перегрузки по току в течении 10 мсек, А
- для Imax=60 А1800
- для Imax=80 А2400
- для Imax=100 А3000
Стартовый ток (чувствительность), А
- для Iбаз=5А0,020
- для Iбаз=10А0,040
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/В*А не более
- для счётчиков с внешним питанием1,2 / 8
-для счётчиков с внутренним питанием2,5/7
-для счётчиков с индексом "L"1,5/24
Полная мощность, потребляемая цепью тока не более, В*А0,5
Количество тарифов4
Количество тарифных сезонов (месяцев)12
Скорость обмена, бит/секунду:
- по интерфейсам;300, 600, 1200, 2400, 4800, 9600
- через оптический порт;9600
Передаточное число импульсного выхода:
- в режиме телеметрии, имп/кВт, [имп/(квар*ч)]5000
- в режиме поверки, имп/кВт [имп/(квар*ч)]10000
Сохранность данных при перерывах питания, лет
- постоянной информации40
- оперативной информации10
Защита информации1. Адресный доступ и аппаратная защита памяти метрологических коэффициентов.
2. Электронные пломбы на вскрытие
3. Журнал сеансов связи через цифровые интерфейсы.
Диапазон температур, °Сот - 45 до +70
При эксплуатации счётчиков при температуре ниже -20 допускается частичная потеря работоспособности ЖКИ.
Наработка на отказ, часов 220000
Безотказная работа, часов7000
Срок службы, лет30
Межповерочный интервал,лет16
Масса,кгне более 0,6
Габариты (длина, ширина, высота), мм154*105*72
Гарантия производителя, лет3

В обозначении счётчиков Меркурий 206:

МЕРКУРИЙ 206 PR(C) LSNO

206 - серия счётчика
P - профиль мощности, журнал событий
R - интерфейс RS-485
C - интерфейс CAN
L - модем PLC-I
S - внутренне питание интерфейса
N - электронная пломба
O - встроенное реле
Примечание- Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.

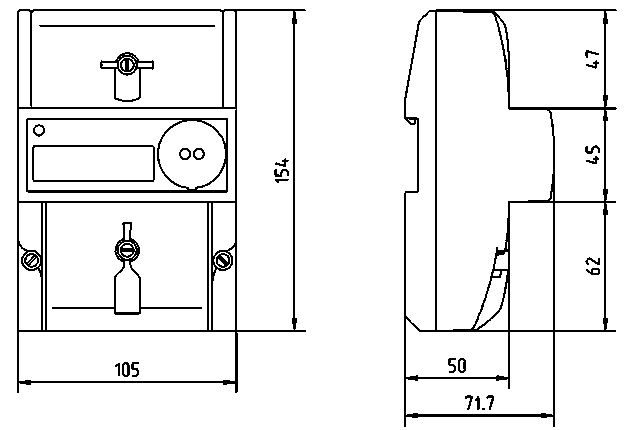

Габаритный чертёж счетчика Меркурий 206:

Меркурий 206
