Меркурий 203.2Т
Меркурий 203.2Т счетчик электрической энергии однофазный многотарифный. Цена от 3 750,00 руб. В наличии на складе! Хорошие Скидки! Доставка по РФ! Технические характеристики Меркурий 203.2Т
Cчетчик Меркурий 203.2Т RB Цена 4 900,00 руб. с НДС
Cчетчик Меркурий 203.2Т RBO Цена 3 735,00 руб. с НДС
Cчетчик Меркурий 203.2Т LBO Цена 4 653,00 руб. с НДС
Cчетчик Меркурий 203.2Т DLBO Цена 5 100,00 руб. с НДС
Cчетчик Меркурий 203.2Т DLRBO Цена 5 540,00 руб. с НДС
Cчетчик Меркурий 203.2Т GBO Цена 6 117,00 руб. с НДС
Cчетчик Меркурий 203.2Т DGBO Цена 6 465,00 руб. с НДС
Cчетчик Меркурий 203.2Т OBF04 Цена 4 885,00 руб. с НДС
Cчетчик Меркурий 203.2Т DOBF04 Цена 5 000,00 руб. с НДС
Счетчики Меркурий 203.2Т предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ
Отличительными особенностями счётчика Меркурий 203.2Т являются
- применение сменных интерфейсных модулей для максимальной гибкости в построении сетей сбора информации
- наличие встроенного реле отключения нагрузки.
Технические особенности электросчетчика Меркурий 203.2Т
- датчик тока - шунт (учитывает постоянную составляющую) в цепи фазы;
- интерфейсы встроенные: оптопорт;
- интерфейсы на дочерних платах: RS485, GSM, PLC, радиомодем;
- внутреннее питание интерфейса;
- многофункциональный импульсный выход для телеметрии, поверки и управления устройством отключения нагрузки;
- отдельный выход управления нагрузкой U=230 В, I=40...300 мА;
- встроенное реле отключения нагрузки на ток 60А;
- подсветка ЖКИ;
- электроная пломба
Функциональные возможности счетчика Меркурий 203.2Т:
- Измерение, учёт, хранение, вывод на ЖК-индикатор и передача по интерфейсам следующей информации об учтённой электрической энергии:
- энергия нарастающим итогом по каждому тарифу;
- энергия нарастающим итогом по сумме тарифов;
- энергия на начало каждого из 12 предыдущих месяцев по каждому из тарифов;
- энергия на начало каждого из 12 предыдущих месяцев по сумме тарифов;
- Наличие встроенного тарификатора со следующими характеристиками:
- количество тарифов - 4;
- количество тарифных зон в пределах суток - 8;
- количество типов дней - 8 ;
- количество сезонов - 12;
- Измерение, вывод на ЖК-индикатор и передача по интерфейсам следующих параметров электросети:
- мгновенные значения активной мощности и зафиксированный максимум;
- действующие значения фазного тока и напряжения и их максимумы;
- частоту сети
- Задание лимитов активной мощности и энергии и отключение нагрузки при превышении лимитов.
Контроль осуществляется трёмя способами: - импульсным выходом;
- через встроенное реле (для счётчика с индексом «О» в условном обозначении);
- выходом для отключения нагрузки (для счётчика с индексом «К» в условном обозначении);
- Измерение и хранение получасовых срезов мощности активной энергии ( профиль мощности). Глубина переполнения архива составляет 31 сутки.
- Наличие журнала событий (кольцевого по 64 записи на каждое событие) в котором фиксируются:
- время включения выключения счётчика
- время вскрытия / закрытия прибора
- дата параметризации.
Счётчики Меркурий 203.2Т отображают на ЖК-индикаторе:
- номер текущего тарифа;
- значение потреблённой энергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам;
- текущее значение активной мощности в нагрузке в кВт и максимум;
- текущие значения тока и напряжения и максимумы;
- значение потреблённой энергии с начала эксплуатации на первое число каждого из предыдущих 12-ти месяцев по каждому тарифу и сумму по всем тарифам;
- время переключения тарифных зон;
- текущее время и дату;
- время наработки на отказ;
- время наработки батареи;
- инверсное включение счётчика;
- неравенство токов в датчиках тока;
- превышение лимита мощности;
- отключение реле.
Основные технические характеристики счетчика Меркурий 203.2Т
| Наименование параметров | Величины |
|---|---|
| Класс точности при измерении активной энергии | 1,0 |
| Номинальное напряжение, В | 230 |
| Номинальный (макс) ток, А | 5(60); 10(100) |
| Максимальный ток в течении 10 мсек, А | |
| -для Iбаз=5А | 1800 |
| -для Iбаз=10А | 3000 |
| Стартовый ток (чувствительность), А | |
| -для Iбаз=5А | 0,020 |
| -для Iбаз=10А | 0,040 |
| Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более | 2 / 10 |
| Дополнительная Активная / полная потребляемая мощность при наличии модема PLC, Вт/ВА не более | 2 / 6 |
| Полная мощность, потребляемая цепью тока не более, ВхА | 0,5 |
| Количество тарифов | 4 |
| Количество тарифных сезонов (месяцев) | 12 |
| Скорость обмена, бит/секунду: | |
| - по интерфейсам; | 300, 600, 1200, 2400, 4800, 9600 |
| - через инфракракрасный порт; | 9600 |
| Передаточное число основного/поверочного выхода , имп/кВт: | 5000/10000 |
| Сохранность данных при перерывах питания, лет | |
| - постоянной информации | 40 |
| - оперативной информации | 10 |
| Защита информации | парольная защита доступа и аппаратная защита памяти метрологических коэффициентов |
| Диапазон температур, °С | от - 40 до +55 |
| Наработка на отказ, часов | 140000 |
| Безотказная работа, часов | 7000 |
| Срок службы, лет | 30 |
| Межповерочный интервал,лет | 10 |
| Масса,кг | не более 0,95 |
| Габариты (длина, ширина, высота), мм | 210х150х73 |
| Гарантия производителя, лет | 3 |
В обозначении счётчиков:
МЕРКУРИЙ 203.2T R(F,L,G) K(O) B
203 - серия счётчика2 - устройство для отображения электроэнергии - ЖКИ
Т- внутренний тарификатор
R (F,L,G) - интерфейс №1, а именно:
- D - протоколы DLMS/COSEM/СПОДЭС и Меркурий
- R - интерфейс RS485
- F - RF (радиоинтерфейс 2,4 ГГц)
- L - PLC модем
- G - модем GSM
- Fx — радиомодем RF (F03 – ZigBee, F04 – LoRaWAN Лартех, F05 – ISM868, F06 – Аура360, F07 – LoRaWAN Вега, F08 – Комета, и др.),
- К - через выход управления внешним устройством отключения;
- О - через реле внутри счётчика;
Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.

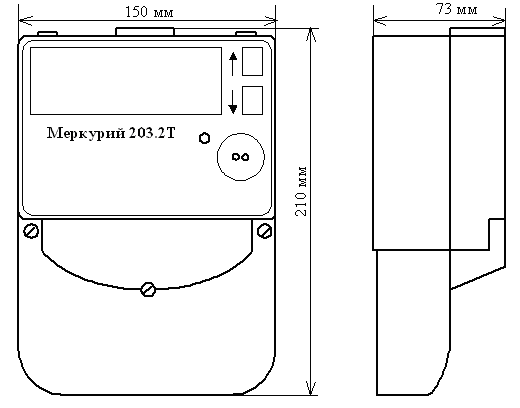

Габаритный чертёж электросчетчика Меркурий 203.2Т:
