Меркурий 208

Меркурий 208

Меркурий 208 счетчик электрической энергии однофазный многофункциональный. Цена от 10 166,00 руб. Технические характеристики Меркурий 208

Счетчик Меркурий 208 Счетчики предназначены для двунаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в двухпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ.



Меркурий 208





Счетчики предназначены для эксплуатации внутри и снаружи помещений, в том числе с установкой на опоры линий электропередач.





Технические и функциональные особенности Меркурий 208:

Счетчики полностью соответствуют отраслевым требованиям, в том числе технической политике ПАО «Россети» по учету электроэнергии и аттестованы на соответствие протоколу обмена СПОДЭС с помощью сертификационной утилиты ПАО «Россети».
Счетчики имеют расщепленную архитектуру (сплит-счетчики) с возможностью монтажа счетчика на опору и комплектуется выносным дисплеем для удаленного съема показаний. Выносной дисплей получает данные от счетчика по радиоканалу, одновременно и независимо с обменом данными между счетчиком и системой АСКУЭ. Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:

  • энергия всего от сброса показаний;
  • энергия на начало текущих и 123 предыдущих суток;
  • энергия на начало текущего и 36 предыдущих месяцев;
  • энергия на начало текущего и предыдущего года;
  • расход за текущие и предыдущие сутки;
  • расход за текущий и 11 предыдущих месяцев.

Поквадрантный учёт реактивной энергии.
Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток (в счетчиках с протоколом DLMS/COSEM, СПОДЭС – в 24 зонах). Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута. Учёт технических потерь в линиях электропередач и силовых трансформаторах.
Измерение параметров электрической сети:

  • мгновенные значения активной, реактивной и полной мощности с указанием направления вектора полной мощности;
  • действующие значения тока и напряжения, в том числе измеренные на одном периоде частоты сети для целей анализа показателей качества электроэнергии;
  • частота сети;
  • коэффициент мощности;
  • коэффициент искажения синусоидальности напряжения.

Два независимых профиля мощности с произвольным периодом интегрирования от 1 до 60 минут, второй профиль может быть сконфигурирован как профиль мощности технических потерь. Глубина хранения 170 суток для времени усреднения 30 минут.
Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 3600 секунд с ежемесячным расписанием.
Ведение журналов событий, включая события показателей качества электроэнергии.
Дополнительные встроенные интерфейсы: PLC, RF, LoRa.
Автоматическая самодиагностика с индикацией ошибок.
Наличие встроенного реле на токи до 100 А.
Две энергонезависимые электронные пломбы.
Датчик магнитного поля.
Запись несанкционированных воздействий в нестираемые журналы событий.
Возможность работы по протоколам Меркурий, DLMS/COSEM, СПОДЭС.
Дополнительный датчик тока в нейтральном проводе.
Счетчики имеют неразъемные корпуса и прозрачные клеммные крышки для предотвращения хищения электроэнергии.

Основные технические характеристики счётчика Меркурий 208


Наименование параметровВеличины
Класс точности при измерении
- активной энергии
- реактивной энергии

1,0
2,0
Номинальное напряжение, В230
Чувствительность при измерении активной энергии, А:  0,02;0,04
Номинальный (макс) ток, А5(60),10(100)
Макс. ток для счетчиков прямого включения в течение 10 мс 30*I макс
Активная / полная потребляемая мощность в цепи напряжения счетчика при номинальном напряжении, Вт/В*А 2/10
Полная мощность потребляемая каждой цепью тока, не более ВА 0,1
Дополнительная активная / полная потребляемая мощность цепью напряжения счетчика при номинальном напряжении, при наличии интерфейса PLC, Вт/В*А2/24
Диапазон рабочих температур, °С
от -45 до +70
Наработка на отказ, часов 220000
срок службы, лет 30
Межповерочный интервал,лет16
Масса не более кг0,8
Габариты (ширина, высота, толщина)

182x154x57
Гарантия производителя, лет3

Условные обозначения: Меркурий 208 ART2-0X D P O H Lх Fx:

МЕРКУРИЙ 208.
МЕРКУРИЙ – торговая марка счётчика
208 - серия счётчика
А – учет активной энергии;
R – учет реактивной энергии;
Т – внутренний тарификатор, электронные пломбы;
2 – два направления учета (прием и отдача);
0Х – условное обозначение тока (5/60, 10/100), напряжения
(3*230/400), класса точности (1/2);
D – наличие протокола DLMS/COSEM, СПОДЭС;
Р – расширенные программные функции; профиль мощности, журнал ПКЭ.
О – встроенное реле отключения нагрузки;
H – наличие датчика для контроля тока в нулевом проводе;
Lx – модем PLC-х;
Fx – радиомодем-x.
Возможные модификации модемов: L2 – модем PLC II, L4 – модем PLC PRIME, F4 – LoRa.

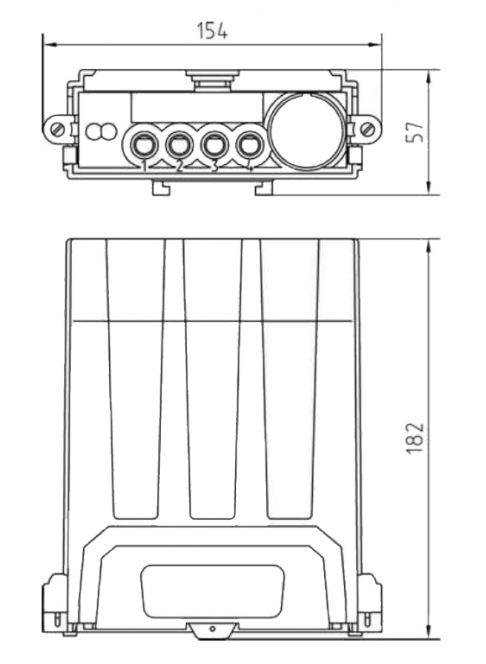

Габаритный чертёж МЕРКУРИЙ 208:

МЕРКУРИЙ 208
