CE303 S31
CE303 S31 Счетчик электроэнергии трехфазный микропроцессорный многотарифный. Цена по запросу. В наличии на складе! Доставка по РФ! Технические характеристики CE303 S31
Корпус S31 - устанавливается в щиток
(Счетчик электроэнергии трехфазный микропроцессорный многотарифный)
Варианты исполнения CE303 S31
CE303 S31 503-JAQVZ
CE303 S31 503-JAQYVZ
CE303 S31 503-JAVZ
CE303 S31 503-JAVZ(12)
CE303 S31 503-JAYVZ
CE303 S31 503-JAYVZ(1)
CE303 S31 503-JAYVZ(12)
CE303 S31 503-JGQVZ
CE303 S31 503-JGQVZ(12)
CE303 S31 503-JGVZ
CE303 S31 503-JGVZ(12)
CE303 S31 503-JGYQVZ
CE303 S31 503-JGYQVZ(12)
CE303 S31 503-JGYVZ
CE303 S31 503-JGYVZ(12)
CE303 S31 543 JR1VZ CE831M01.03
CE303 S31 543 JR2VZ CE831M02.03
CE303 S31 543-JAQVZ
CE303 S31 543-JAQVZ(12)
CE303 S31 543-JAQYVZ
CE303 S31 543-JAQYVZ(12)
CE303 S31 543-JAVZ
CE303 S31 543-JAVZ(1)
CE303 S31 543-JAVZ(12)
CE303 S31 543-JAYVZ
CE303 S31 543-JGQVZ
CE303 S31 543-JGQVZ(12)
CE303 S31 543-JGVZ
CE303 S31 543-JGVZ(12)
CE303 S31 543-JPQVZ
CE303 S31 543-JPVZ
CE303 S31 543-JPVZ(12)
CE303 S31 543 JR1QVZ CE831M01.03
CE303 S31 543 JR1QVZ(12) CE831M01.03
CE303 S31 543 JR1VZ(12) CE831M01.03
CE303 S31 543 JR2QVZ CE831M02.03
CE303 S31 543 JR2QVZ(12) CE831M02.03
CE303 S31 543 JTQVZ(12)
CE303 S31 745 JR1VZ CE831M01.03
CE303 S31 745 JR2VZ CE831M02.03
CE303 S31 745-JAQVZ
CE303 S31 745-JAVZ
CE303 S31 745-JAVZ(12)
CE303 S31 745-JGQVZ
CE303 S31 745-JGQVZ(12)
CE303 S31 745-JGVZ
CE303 S31 745-JGVZ(12)
CE303 S31 745-JPVZ
CE303 S31 745-JPVZ(12)
CE303 S31 746 JR2VZ CE831M02.03
CE303 S31 746-JAQVZ
CE303 S31 746-JAVZ
CE303 S31 746-JAVZ(1)
CE303 S31 746-JAVZ(12)
CE303 S31 746-JGQVZ
CE303 S31 746-JGQVZ(12)
CE303 S31 746-JGVZ
CE303 S31 746-JGVZ(12)
CE303 S31 746-JPVZ
CE303 S31 746-JPVZ(12)
CE303 S31 746 JR1QVZ CE831M01.03
CE303 S31 746 JR1QVZ(12) CE831M01.03
CE303 S31 746 JR1VZ CE831M01.03
CE303 S31 746 JR2QVZ(12) CE831M02.03
CE303 S31 746 JTQVZ(12)
Условные обознаяения CE303 S31
- Тип корпуса:
S31 - для установки в щиток. - Класс точности по активной/реактивной энергии:
5 – 0,5S/0,5;
7 – 1/1 - Номинальное напряжение:
0 – 57.7В
4 – 230В - Номинальный, базовый (максимальный) ток:
3 – 5 (10) А;
5 – 5 (60) А;
6 – 5 (100) А. - Дополнительные исполнения:
J - оптопорт;
A - RS485;
E - RS232;
P - PLC;
G - GSM/GPRS;
R1 - RF433 со встроенной антенной;
R2 - RF433 с внешней антенной;
Q - реле переменного тока для управления внешним коммутационным устройством;
Y - на два направления учета;
V - электронная пломба клеммной крышки;
Z(*) - с расширенным набором параметров; (*) - 1 - модуль резервного питания;
- 2 - подсветка индикатора. - Обозначение встроенного модуля связи в соответствии с нормативно-технической документацией на модуль (для исполнений P, R1, R2)
Нормативно-правовое обеспечение CE303 S31
- Соответствует ГОСТ Р 52320-2005.
- Соответствует ГОСТ Р 52322-2005.
- Соответствует ГОСТ Р 52323-2005.
- Соответствует ГОСТ Р 52425-2005.
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.
Характеристики надежности CE303 S31
- Средняя наработка на отказ — 220 000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.
Счетчик CE303 S31 обеспечивает
- Хранение данных о почасовых объемах потребленной энергии за последние 148 суток.
- Интервал времени усреднения профилей нагрузки: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.
- Длительность хранения информации при отключении питании - не менее 10 лет.
- Фиксацию 20 последних корректировок времени, изменения установок времени тарифных зон и перепрограммирования метрологических характеристик счетчика.
- Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
- Индикацию данных на ЖК-индикаторе с заданной периодичностью
(Т=5-255 с) или пролистывание с помощью элементов управления (кнопки) на лицевой панели. - Управление нагрузкой с использованием УЗО (или внешнего коммутационного аппарата) по команде диспетчера с индикацией режима отключения.
- Сигнализацию отклонения от лимитов по мощности и потреблению, фиксацию максимального значения мощности для каждого тарифа в течение месяца (интервал усреднения - 30 минут) и
- контроль превышения лимита для выдачи счетчиком команды на срабатывание внешнего реле сигнализации.
- Защиту от внешних воздействий:
- при наличии постоянной составляющей в сети;
- при воздействии переменного магнитного поля;
- при воздействии постоянного магнитного поля 200 мТ;
- при изменении направления тока в фазах (вход-выход счетчика).
- Обеспечение питания как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв нуля).
- Предусмотрена защита памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
- Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
- Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.
Функциональные возможности CE303 S31
Счетчик обеспечивает учет и вывод на индикацию:
- количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца и за 12 предыдущих месяцев;
- количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток за 45 суток;
- графиков активных мощностей (потребления), усредненных на заданном интервале времени 60 минут не менее 148 суток;
- максимальное значение активной мощности, усредненное на 30-минутном интервале, за текущий и 12 прошедших месяцев раздельно по четырем тарифам.
Счетчик измеряет и показывает:
- среднеквадратические значения фазных напряжений и токов;
- активную мощность.
Предусмотрена возможность задания следующих параметров:
- текущего времени и даты;
- разрешение/запрет перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
- до 12-ти дат начала сезона;
- до 12-ти зон суточного графика тарификации и до 36-ти графиков тарификации;
- до 32-х исключительных дней (дни, в которых тарификация отличается от общего правила и задается пользователем);
- коэффициентов трансформации тока и напряжения;
- лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.
Особенности электросчетчика CE303 S31
- Наличие оптического интерфейса.
- Цифровой интерфейс RS485, RS232.
- Модификации с PLC, GSM/GPRS и радиомодемом.
- Контроль вскрытия крышки (электронная пломба)
- Управление нагрузкой с использованием внешнего коммутационного устройства.
- Защита памяти данных и памяти программ от несанкционированных изменений (пароль счетчика, аппаратная блокировка).
- Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Технические характеристики CE303 S31
| Наименование параметров | Величины |
|---|---|
| Класс точности | 0,5S/0,5; 1/1 |
| Число тарифов | 4 |
| Частота измерительной сети, Гц | 50 ± 2,5 |
| Номинальное напряжение для счетчиков прямого включения, В | 3х57,7/100; 3х230/400 |
| Базовый - максимальный токи для счетчиков прямого включения, А | 5(10); 5(60); 5(100) |
| Стартовый ток (чувствительность): - для счетчиков прямого включения, мА - для электросчетчиков трансформаторного включения, мА | 20 5 |
| Потребляемая мощность параллельной цепи, не более, В*А (Вт) | 9 (0,8) |
| Полная потребляемая мощность последовательной цепи, не более, В*А | 0,1 |
| Глубина хранения суточных энергий, накопленных по тарифам | 129 суток |
| Количество профилей нагрузки | до 4 (P+, P-, Q+, Q-_) |
| Время усреднения профилей нагрузки, мин | 1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60 |
| Глубина хранения каждого профиля, суток | 255 суток (при времени усреднения 60 минут) |
| Диапазон рабочих фазных напряжений | (0,75 … 1,15) Uном |
| Диапазон рабочих температур, °С | от минус 40 до плюс 60 |

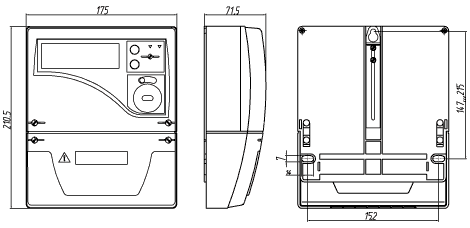

| Габаритные размеры, мм | 73 x 177 x 212 (укороченная крышка) 72,5 x 143 х 151,5 |
| Масса, не более, кг | 3 |
| Степень защиты по ГОСТ 14254-96 | IP51 |
