CE301 S31
CE301 S31 Трехфазный многофункциональный электросчетчик. Цена по запросу. В наличии на складе! Доставка по РФ! Технические характеристики CE301 S31
Корпус S31 - устанавливается в щиток
Осуществляет измерение и учет активной электрической энергии в трехфазных четырехпроводных цепях переменного тока с возможностью учета в одном или двух направлениях. Счетчик имеет возможность организации многотарифного учета электроэнергии с передачей накопленной информации через оптопорт, интерфейс RS485, радио, PLC или GSM/GPRS модемы.
(Счетчик электроэнергии трехфазный микропроцессорный многофункциональный универсальный)
Варианты исполнения CE301 S31
CE301 S31 003-JAQVZ
CE301 S31 003-JAQVZ(12)
CE301 S31 003-JAVZ
CE301 S31 003-JAVZ(12)
CE301 S31 003-JAYVZ
CE301 S31 003-JAYVZ(12)
CE301 S31 043-JAQVZ
CE301 S31 043-JAQVZ(12)
CE301 S31 043-JAQYVZ
CE301 S31 043-JAVZ
CE301 S31 043-JAVZ(12)
CE301 S31 043-JAYVZ
CE301 S31 043-JPVZ
CE301 S31 043-JPVZ(12))
CE301 S31 145-JAQVZ
CE301 S31 145-JAVZ
CE301 S31 145 JGQVZ
CE301 S31 145 JGQVZ(12)
CE301 S31 145 JGVZ>
CE301 S31 145 JGVZ(12)
CE301 S31 145 JAVZ(12)
CE301 S31 145-JPQVZ
CE301 S31 145-JPVZ
CE301 S31 145-JPVZ(12)
CE301 S31 146-JAQVZ
CE301 S31 146-JAVZ
CE301 S31 146-JAVZ(12)
CE301 S31 146-JPQVZ
CE301 S31 146-JPVZ
CE301 S31 146-JPVZ(12)
CE301 S31 146 JGQVZ
CE301 S31 146 JGQVZ(12)
CE301 S31 146 JGVZ
CE301 S31 146 JGVZ(12)
Условные обознаяения CE301 S31
- Тип корпуса:
S31 - для установки в щиток. - Класс точности по активной энергии:
0 – 0,5S;
1 – 1 - Номинальное напряжение:
0 – 57.7В
4 – 230В - Номинальный, базовый (максимальный) ток:
3 – 5 (10) А;
5 – 5 (60) А;
6 – 5 (100) А. - Дополнительные исполнения:
J - оптопорт;
A - RS485;
E - RS232;
P - PLC;
G - GSM/GPRS;
R1 - RF433 со встроенной антенной;
R2 - RF433 с внешней антенной;
Q - реле переменного тока для управления внешним коммутационным устройством;
Y - на два направления учета;
V - электронная пломба клеммной крышки;
Z(*) - с расширенным набором параметров; (*) - 1 - модуль резервного питания;
- 2 - подсветка индикатора.
Нормативно-правовое обеспечение CE301 S31
- Соответствует ГОСТ Р 52320-2005.
- Соответствует ГОСТ Р 52322-2005.
- Соответствует ГОСТ Р 52323-2005.
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.)
Характеристики надежности CE301 S31
- Средняя наработка на отказ — 220 000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.
Счетчик CE301 S31 обеспечивает
- Возможность ручной коррекции хода часов ± 30 с/сут один раз в сутки. Точность хода встроенных часов 0,5 сек/сутки.
- Сохранение расчетных показателей и констант пользователя не менее 16 лет, а ход часов и ведение календаря - не менее 10 лет при отсутствии внешнего питающего напряжения.
- Фиксацию 20 последних корректировок времени, изменения уставок временных тарифных зон и перепрограммирования метрологических характеристик счетчика.
- Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
- Точность измерений при изменении направления тока в фазной токовой цепи.
- Управление нагрузкой с использованием внешнего коммутационного устройства
- Защиту памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
- Индикацию данных на ЖКИ индикаторе с заданной периодичностью
(Т=5-255 сек.) или пролистывание с помощью элементов управления (кнопки) на лицевой панели. - Питание как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв 0).
- Возможность автоматической калибровки и поверки всех измеряемых и учитываемых параметров с использованием цифровых интерфейсов.
- Приведения всех данных по энергии и мощности к первичным значениям с учетом коэффициентов измерительных трансформаторов.
- Сигнализацию об отклонении от лимитов по мощности и потреблению.
- Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
- Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.
- Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
- Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.
Функциональные возможности CE301 S31
Счетчик обеспечивает учет и вывод на индикацию:
- количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца, за 13 или 12 предыдущих месяцев;
- количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток за 45 суток;
- графиков активных мощностей (потребления), усредненных на заданном интервале времени 60 минут не менее 148 суток;
- параметров сети;
- максимальное значение активной мощности, за текущий и 12 прошедших месяцев раздельно по четырем тарифам.
Счетчик обеспечивает задание следующих параметров:
- текущего времени и даты;
- разрешение перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
- до 12 дат начала сезона;
- до 12 зон суточного графика тарификации и до 36 графиков тарификации;
- до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
- коэффициентов трансформации тока и напряжения;
- лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.
Особенности электросчетчика CE301 S31
- Наличие оптического интерфейса.
- Интерфейс RS485, RS232, радиомодем, PLC, GSM/GPRS модем.
- Электронная пломба.
- Реле управления нагрузкой с использованием УЗО (или внешнего коммутационного аппарата).
- Реле сигнализации превышения лимитов потребления.
- Малое собственное энергопотребление.
- Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Технические характеристики CE301 S31
| Наименование параметров | Величины |
|---|---|
| Класс точности | 0,5S; 1 |
| Число тарифов | 4 |
| Частота измерительной сети, Гц | 50 ± 2,5 (60±2,5) |
| Номинальное напряжение для счетчиков прямого включения, В | 3х57,7/100; 3х230/400 |
| Базовый - максимальный токи для счетчиков прямого включения, А | 5(10); 5(60); 5(100) |
| Стартовый ток (чувствительность): - для счетчиков прямого включения, мА - для электросчетчиков трансформаторного включения, мА | 20 5 |
| Потребляемая мощность параллельной цепи, не более, В*А (Вт) | 9 (0,8) |
| Полная потребляемая мощность последовательной цепи, не более, В*А | 0,1 |
| Диапазон рабочих температур, °С | от минус 40 до плюс 60 |

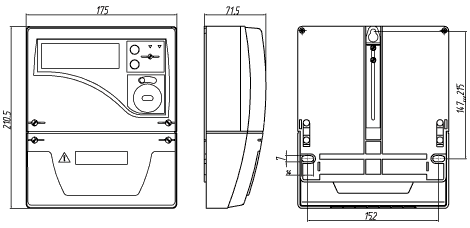

| Габаритные размеры, мм | 210,5 х 175 х 71,5 |
| Масса, не более, кг | 1,5 |
| Степень защиты по ГОСТ 14254-96 | IP51 |
