CE301 R33
CE301 R33 Счетчик электроэнергии трехфазный микропроцессорный многофункциональный универсальный. Цена по запросу. В наличии на складе! Доставка по РФ! Технические характеристики CE301 R33

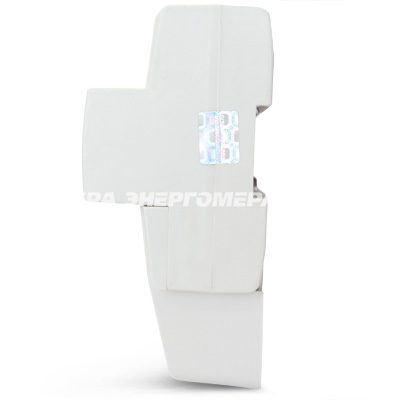

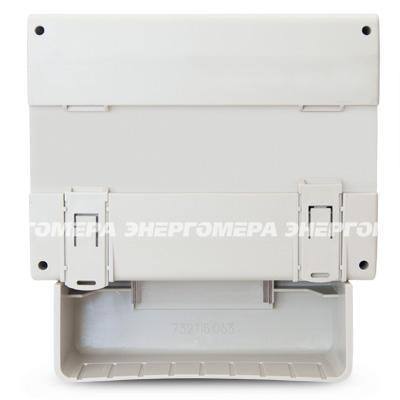

Корпус R33 - устанавливается на din-рейку и в щиток (счетчик комплектуется двумя крышками)
(Счетчик электроэнергии трехфазный микропроцессорный многофункциональный универсальный)
Варианты исполнения CE301 R33
CE301 R33 043-JAQZ
CE301 R33 043-JAZ
CE301 R33 145-JAQZ
CE301 R33 145-JAZ
CE301 R33 146-JAQZ
CE301 R33 146-JAZ
Условные обознаяения CE301 R33
- Тип корпуса:
R33 - для установки на рейку и в щиток. - Класс точности по активной энергии:
0 – 0,5S;
1 – 1 - Номинальное напряжение:
4 – 230В - Номинальный, базовый (максимальный) ток:
3 – 5 (10) А;
5 – 5 (60) А;
6 – 5 (100) А. - Дополнительные исполнения:
J - оптопорт;
A - RS485;
Q - реле переменного тока для управления внешним коммутационным устройством;
Y - на два направления учета;
V - электронная пломба клеммной крышки;
Z - резервный источник питания.
Нормативно-правовое обеспечение CE301 R33
- Соответствует ГОСТ Р 52320-2005.
- Соответствует ГОСТ Р 52322-2005.
- Соответствует ГОСТ Р 52323-2005.
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.)
Характеристики надежности CE301 R33
- Средняя наработка на отказ — 220 000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.
Счетчик CE301 R33 обеспечивает
- Возможность ручной коррекции хода часов ± 30 с/сут один раз в сутки. Точность хода встроенных часов 0,5 сек/сутки.
- Сохранение расчетных показателей и констант пользователя не менее 16 лет, ход часов и ведение календаря - не менее 10 лет при отсутствии внешнего питающего напряжения.
- Фиксацию 20 последних корректировок времени, изменения установок временных тарифных зон и перепрограммирования метрологических характеристик счетчика.
- Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
- Точность измерений при изменении направления тока в фазной токовой цепи.
- Управление нагрузкой с использованием внешнего коммутационного устройства.
- Защиту памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
- Индикацию данных на ЖКИ индикаторе с заданной периодичностью
(Т=5-255 сек.) или пролистывание с помощью элементов управления (кнопки) на лицевой панели. - Питание как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв 0).
- Возможность автоматической калибровки и поверки всех измеряемых и учитываемых параметров с использованием цифровых интерфейсов.
- Приведения всех данных по энергии и мощности к первичным значениям с учетом коэффициентов измерительных трансформаторов.
- Сигнализацию об отклонении от лимитов по мощности и потреблению.
- Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
- Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.
Функциональные возможности CE301 R33
Счетчик обеспечивает учет и вывод на индикацию:
- количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца и за 12 предыдущих месяцев;
- количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток за 45 суток;
- графиков активных мощностей (потребления), усредненных на заданном интервале времени 60 минут не менее 148 суток;
- максимальное значение активной мощности, за текущий и 12 прошедших месяцев раздельно по четырем тарифам;
- параметров сети.
Счетчик обеспечивает задание следующих параметров:
- текущего времени и даты;
- разрешение перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
- до 12 дат начала сезона;
- до 12 зон суточного графика тарификации и до 36 графиков тарификации;
- до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
- коэффициентов трансформации тока и напряжения;
- лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.
Особенности электросчетчика CE301 R33
- Наличие оптического интерфейса.
- Реле сигнализации превышения лимитов потребления.
- Для монтажа на плоскую поверхность счетчик комплектуется специальной крышкой закрывающей доступ к тоководам.
- Интерфейс RS485.
- Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Технические характеристики CE301 R33
| Наименование параметров | Величины |
|---|---|
| Класс точности | 0,5S; 1 |
| Число тарифов | 4 |
| Частота измерительной сети, Гц | 50 ± 2,5 (60±2,5) |
| Номинальное напряжение для счетчиков прямого включения, В | 3*230/400 |
| Базовый - максимальный токи для счетчиков прямого включения, А | 5(10); 5(60); 5(100) |
| Стартовый ток (чувствительность): - для счетчиков прямого включения, мА - для электросчетчиков трансформаторного включения, мА | 20 5 |
| Потребляемая мощность параллельной цепи, не более, В*А (Вт) | 9 (0,8) |
| Полная потребляемая мощность последовательной цепи, не более, В*А | 0,1 |
| Диапазон рабочих температур, °С | от минус 40 до плюс 60 |

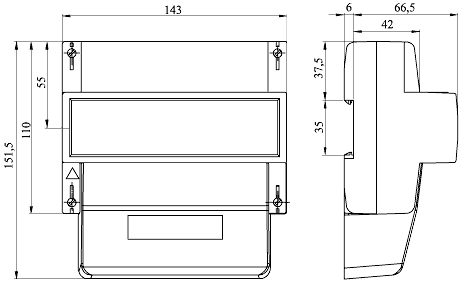

| Габаритные размеры, мм | 72,5 x 143 х 113 (укороченная крышка) 72,5 x 143 х 151,5 |
| Масса, не более, кг | 1 |
| Степень защиты по ГОСТ 14254-96 | IP50 |
