CE303 R33
CE303 R33 Счетчик электроэнергии трехфазный микропроцессорный многотарифный. Цена по запросу. В наличии на складе! Доставка по РФ! Технические характеристики CE303 R33

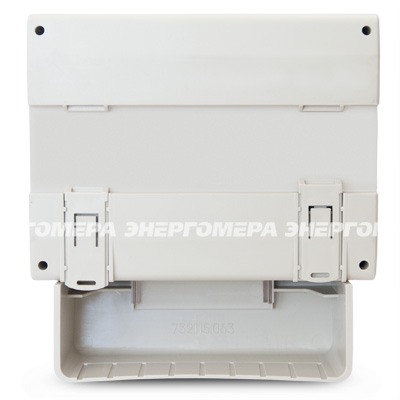

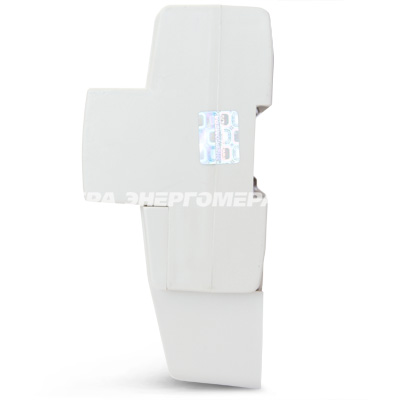

Корпус R33 - устанавливается на din-рейку и в щиток (счетчик комплектуется двумя крышками)
(Счетчик электроэнергии трехфазный микропроцессорный многотарифный)
Варианты исполнения CE303 R33
CE303 R33 543-JAQZ
CE303 R33 543-JAZ
CE303 R33 745-JAZ
CE303 R33 746-JAQZ
CE303 R33 746-JAZ
Условные обознаяения CE303 R33
- Тип корпуса:
R33 - для установки на рейку и в щиток. - Класс точности по активной энергии:
0 – 0,5S;
1 – 1 - Номинальное напряжение:
4 – 230В - Номинальный, базовый (максимальный) ток:
3 – 5 (10) А;
5 – 5 (60) А;
6 – 5 (100) А. - Дополнительные исполнения:
J - оптопорт;
A - RS485;
Q - реле переменного тока для управления внешним коммутационным устройством;
Y - на два направления учета;
V - электронная пломба клеммной крышки;
Z - резервный источник питания.
Нормативно-правовое обеспечение CE303 R33
- Соответствует ГОСТ Р 52320-2005.
- Соответствует ГОСТ Р 52322-2005.
- Соответствует ГОСТ Р 52323-2005.
- Соответствует ГОСТ Р 52425-2005.
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.
Характеристики надежности CE303 R33
- Средняя наработка на отказ — 220 000 часов.
- Межповерочный интервал — 10 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.
Счетчик CE303 R33 обеспечивает
- Хранение данных о почасовых объемах потребленной энергии за последние 148 суток.
- Интервал времени усреднения профилей нагрузки: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.
- Длительность хранения информации при отключении питании - не менее 10 лет.
- Фиксацию 20 последних корректировок времени, изменения установок времени тарифных зон и перепрограммирования метрологических характеристик счетчика.
- Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
- Индикацию данных на ЖК-индикаторе с заданной периодичностью
(Т=5-255 с) или пролистывание с помощью элементов управления (кнопки) на лицевой панели. - Управление нагрузкой с использованием УЗО (или внешнего коммутационного аппарата) по команде диспетчера с индикацией режима отключения.
- Сигнализацию отклонения от лимитов по мощности и потреблению, фиксацию максимального значения мощности для каждого тарифа в течение месяца (интервал усреднения - 30 минут) и
- контроль превышения лимита для выдачи счетчиком команды на срабатывание внешнего реле сигнализации.
- Защиту от внешних воздействий:
- при наличии постоянной составляющей в сети;
- при воздействии переменного магнитного поля;
- при воздействии постоянного магнитного поля 200 мТ;
- при изменении направления тока в фазах (вход-выход счетчика).
- Обеспечение питания как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв нуля).
- Предусмотрена защита памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
- Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
- Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.
Функциональные возможности CE303 R33
Счетчик обеспечивает учет и вывод на индикацию:
- количества потребленной и отпущенной активной и реактивной энергии раздельно и нарастающим итогом суммарно по четырем тарифам на конец месяца и за 12 предыдущих месяцев;
- графиков активных и реактивных мощностей потребления, усредненных на заданном интервале времени (30 минут) не менее 75 суток; значение активной и реактивной мощности, усредненное за прошедший трехминутный минутный интервал;
- количества потребленной активной и реактивной электроэнергии нарастающим итогом суммарно и раздельно по 4-м тарифам на конец суток и за предыдущие 44 суток;
- действующего тарифа и направления электроэнергии (отпуск, потребление);
- максимальное значение активной и реактивной мощности, усредненной на 30-минутном интервале, за текущий и прошедших 12 месяцев раздельно по четырем тарифам.
Счетчик измеряет и показывает:
- среднеквадратические значения фазных напряжений и токов;
- активную и реактивную мощность.
Предусмотрена возможность задания следующих параметров:
- текущего времени и даты;
- разрешение/запрет перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
- до 12-ти дат начала сезона;
- до 12-ти зон суточного графика тарификации и до 36-ти графиков тарификации;
- до 32-х исключительных дней (дни, в которых тарификация отличается от общего правила и задается пользователем);
- коэффициентов трансформации тока и напряжения;
- лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.
Особенности электросчетчика CE303 R33
- Наличие оптического интерфейса.
- Интерфейс RS485.
- Управление нагрузкой с использованием внешнего коммутационного устройства.
- Для монтажа на плоскую поверхность счетчик комплектуется специальной крышкой закрывающей доступ к тоководам.
- Сигнализация об отклонении от лимитов по мощности и потреблению.
- Защита памяти данных и памяти программ от несанкционированных изменений (пароль счетчика, аппаратная блокировка).
- Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Технические характеристики CE303 R33
| Наименование параметров | Величины |
|---|---|
| Класс точности | 0,5S/0,5; 1/1 |
| Число тарифов | 4 |
| Частота измерительной сети, Гц | 50 ± 2,5 |
| Номинальное напряжение для счетчиков прямого включения, В | 3*230/400 |
| Базовый - максимальный токи для счетчиков прямого включения, А | 5(10); 5(60); 5(100) |
| Стартовый ток (чувствительность): - для счетчиков прямого включения, мА - для электросчетчиков трансформаторного включения, мА | 20 5 |
| Потребляемая мощность параллельной цепи, не более, В*А (Вт) | 9 (0,8) |
| Полная потребляемая мощность последовательной цепи, не более, В*А | 0,1 |
| Глубина хранения суточных энергий, накопленных по тарифам | 129 суток |
| Количество профилей нагрузки | до 4 (P+, P-, Q+, Q-) |
| Время усреднения профилей нагрузки, мин | 1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60 |
| Глубина хранения каждого профиля, суток | 255 суток (при времени усреднения 60 минут) |
| Диапазон рабочих температур, °С | от минус 40 до плюс 60 |

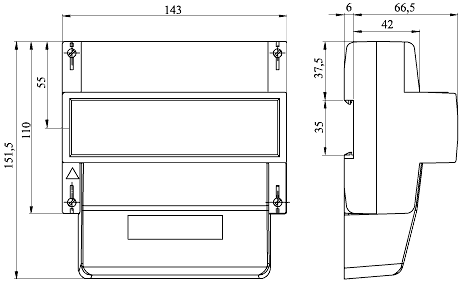

| Габаритные размеры, мм | 72,5 х 143 х 151,5 (укороченная крышка) 72,5 x 143 х 151,5 |
| Масса, не более, кг | 1 |
| Степень защиты по ГОСТ 14254-96 | IP50 |
