ТЕ2000
(Счетчик электрической энергии многофункциональный)
 |  |  |
|---|
Протоколы:
- ModBus-подобный, СЭТ-4ТМ.02 - совместимый протокол;
- СПОДЭС (DLMS/COSEM) с транспортным уровнем HDLC;
- WRAPPER (DLMS/COSEM, СПОДЭС)
- ModBus RTU и ModBus TCP;
- канальный пакетный протокол системы «Пирамида».
Интегрирование в АСКУЭ «яЭнергетик»
Счетчики предназначены для многотарифного учета активной и реактивной электроэнергии прямого и обратного направления (четыре канала учета), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.
Класс точности при измерении энергии в прямом и обратном направлении:
- активной по ГОСТ 31819.22-2012 – 0,5S
- активной по ГОСТ 31819.21-2012 – 1,0
- реактивной по ГОСТ 31819.23-2012 – 1,0
Номинальный (максимальный) ток: 1 (2) А или 5 (10) А Базовый (максимальный) ток - 5 (80) А или 5 (100) А.
Диапазон номинальных напряжений: 3*(57,7-115)/(100-200) В или 3*(120-230)/(208-400) В
Интерфейсы связи: оптопорт, RS-485 или 2х RS-485, радиомодем (опционально)
Встраиваемые интерфейсные модули: PLC, ZigBee, GSM, UMTS, LTE (NB-IoT), RF, Ethernet, Wi-Fi
Сменные (дополнительные) интерфейсные модули: PLC, ZigBee, GSM, UMTS, LTE, Ethernet, Wi-Fi
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ ТЕ2000:
Соответствие требованиям №35-ФЗ от 26.03.2002 г., №261-ФЗ от 23.11.2009 г.,
с изменениями, внесенными Федеральным законом №522-ФЗ от 27.12.2018,
правилам, утвержденным постановлением Правительства РФ №890 от 19.06.2020 г.
В части технических требований ПАО «Россети» к приборам учета счетчики соответствуют СТО 34.01-5.1-009-2019.
В части требований к протоколам обмена в интеллектуальных системах учета счетчики соответствуют требованиям ГОСТ Р 58940-2020.
Соответствие требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»,
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»: декларация о соответствии ЕАЭС № RU Д-RU.РА01.В.00303/21.
В части метрологических характеристик счетчики соответствуют требованиям:
- при измерении активной энергии и мощности прямого и обратного направления - ГОСТ 31819.22-2012 для класса точности 0,5S, ГОСТ 31819.21-2012 для класса точности 1;
- ГОСТ 31819.23-2012 при измерении реактивной энергии и мощности прямого и обратного направления для класса точности 1;
- ГОСТ 30804.4.30-2013 при измерении показателей качества электрической энергии для класса измерений S.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ TE2000:
- Многотарифный учет активной и реактивной энергии в двух направлениях и четырехквадрантной реактивной энергии (восемь каналов учета).
- Измерение и учет нетарифицированной активной и реактивной энергии с учетом потерь в линии электропередачи и силовом трансформаторе.
- Ведение двух независимых массивов профиля мощности нагрузки базовой структуры (в том числе и с учетом потерь) для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.
- Ведение двух независимых массивов профиля параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 48 каналов). Глубина хранения первого массива для 8 профилируемых параметров - 910 суток при времени интегрирования 60 минут. Глубина хранения второго массива для 40 профилируемых параметров (ПКЭ) - 150 суток при времени интегрирования 10 минут.
- Регистрация максимумов мощности (активной, реактивной, прямого и обратного направления, в том числе с учетом потерь) по каждому базовому массиву профиля с использованием двенадцати сезонного расписания утренних и вечерних максимумов.
- Измерение параметров трехфазной электрической сети.
- Измерение и непрерывный мониторинг параметров качества электроэнергии (ПКЭ) с ведением статистики показателей качества и формированием суточных протоколов глубиной до 40 суток.
Счетчики могут применяться как средство коммерческого или технического учета электрической энергии на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков, производить мониторинг качества электроэнергии в точке измерения.
Счетчики предназначены для работы автономно или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ) и автоматизированных систем диспетчерского управления (АСДУ).
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ TE2000:
- Расширенный диапазон номинальных и рабочих напряжений: 3x(46-138)/(80-240) В или 3x(96-276)/ (166-480) В. Возможность работы при предельных напряжениях до 440 В.
- Резервное питание от сети переменного или постоянного тока в диапазоне напряжений от 90 до 276 В и предельном напряжении 440 В.
- Электронные энергонезависимые пломбы крышки корпуса и крышки зажимов с фиксацией времени вскрытия в журнале событий и индикацией факта нарушения.
- Датчик магнитного поля повышенной индукции с индикацией факта воздействия на ЖКИ и фиксацией времени воздействия в журнале событий и индикацией факта воздействия.
- Жидкокристаллический индикатор с подсветкой и полем для индикации OBIS-кодов.
- Конфигурирование для работы в однонаправленном режиме (учет по модулю) и реверсном режиме (учет со сменой знака направления) без переключения токовых цепей.
- Конфигурирование для работы в режиме двухэлементного счетчика при включении по схеме Арона.
- Ведение журналов событий, журналов ПКЭ, журналов провалов и перенапряжений, журнала прерывания напряжения, журналов превышения порога мощности и статусного журнала.
- Индикация факта нарушения ПКЭ.
- Непрерывная, циклическая самодиагностика с записью результата в статусный журнал и индикацией ошибки при ее наличии.
- Формирование сигнала управления нагрузкой по различным программируемым критериям.
- В счетчиках непосредственного включения и наружной установки наличие реле (опционально) с возможностью блокировки срабатывания.
- Два конфигурируемых цифровых входа (кроме счетчиков наружной установки) с функцией телесигнализации или учета числа импульсов от внешних датчиков.
- Два конфигурируемых испытательных выхода с функцией формирования сигналов телеметрии, сигналов телеуправления и сигнала управления нагрузкой.
- В счетчиках внутренней установки предусмотрено место для коммуникационного оборудования - дополнительных интерфейсных модулей: GSM, UMTS, LTE, PLC, Ethernet, RF (ZigBee), Wi-Fi.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ТЕ2000
Тарификация и учет энергии
Тарификатор:
- восемь тарифов (Т1-Т8 и сумма по всем тарифам);
- восемь типов дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник);
- двенадцать сезонов (на каждый месяц года);
- дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;
- используется активное тарифное расписание, расписание праздничных дней и список перенесенных дней.
Счетчики серии ТЕ2000 ведут архивы тарифицированной учтенной энергии, нетарифицированной энергии с учетом потерь и нетарифицированный пофазный учет (активной, реактивной энергии прямого и обратного направления и четырехквадрантной реактивной энергии), а также учет числа импульсов, поступающих от внешних устройств по цифровым входам:
- всего от сброса (нарастающий итог);
- за текущий год и 9 предыдущих лет;
- на начало текущего года и 10 предыдущих лет;
- за текущий месяц и 35 предыдущих месяцев;
- на начало текущего месяца и 36 предыдущих месяцев;
- за текущие сутки и 123 предыдущих дня;
- на начало текущих суток и 124 предыдущих дня.
Массивы профилей
Счетчики ведут два независимых массива профиля мощности нагрузки базовой структуры (в том числе и с учетом потерь) для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.
Счетчики ведут два независимых массива параметров (профиль № 3 и профиль № 4) с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 48 каналов). Глубина хранения третьего массива для 8 профилируемых параметров 910 суток при времени интегрирования 60 минут. Глубина хранения четвертого массива для 40 профилируемых параметров (ПКЭ) 150 суток при времени интегрирования 10 минут. Четвертый профиль может использоваться как профиль показателей качества электроэнергии.
Регистрация максимумов мощности нагрузки
Счетчики могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по первому, второму и третьему массиву профиля с использованием двенадцатисезонного расписания утренних и вечерних максимумов.
Максимумы мощности фиксируются в архивах счетчика:
- от сброса (ручной сброс или сброс по интерфейсному запросу);
- за текущий и каждый из двенадцати предыдущих месяцев.
Измерение и учет потерь
Счетчики производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям и на основании введенных значений номинальных мощностей потерь.
Измерение параметров электрической сети
Счетчики ТЕ2000 измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд с шагом 200 мс) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители или датчики параметров с нормированными метрологическими характеристиками:
- активной, реактивной и полной мощности;
- активной и реактивной мощности потерь;
- коэффициентов мощности;
- фазного и межфазного напряжения и напряжения прямой последовательности;
- тока и тока нулевой последовательности;
- частоты сети;
- коэффициента несимметрии напряжения по нулевой и обратной последовательностям;
- коэффициентов искажения синусоидальности кривой фазного и межфазного напряжения
- коэффициентов несимметрии тока по нулевой и обратной последовательностям.
- коэффициентов искажения синусоидальности кривой токов
- текущего времени и даты;
- температуры внутри корпуса (справочный параметр);
- индукции воздействующего магнитного поля справочный параметр).
Измерение показателей качества электроэнергии
Счетчики могут работать в режиме непрерывного мониторинга качества электроэнергии в соответствии с ГОСТ 33073-2014 по следующим показателям:
- отрицательное и положительное отклонение фазных (и междуфазных) напряжений;
- отклонение частоты;
- коэффициенты несимметрии напряжения по обратной и нулевой последовательности;
- коэффициентов искажения синусоидальности кривой фазных (и междуфазных) напряжений;
- характеристики провалов, прерываний напряжения и перенапряжений.
Счетчики ведут измерения с временем интегрирования 3 секунды (объединение 15 результатов измерения на интервале 200 мс) следующих параметров тока:
- коэффициенты несимметрии тока по обратной и нулевой последовательности;
- коэффициентов искажения синусоидальности кривой токов;
Испытательные выходы и цифровые входы
В счетчиках ТЕ2000 функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:
- импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления и четырехквадрантной реактивной, в том числе и с учетом потерь);
- статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
- сигналов телеуправления;
- для проверки точности хода встроенных часов реального времени(только выход канала 0);
- сигнала управления нагрузкой по различным программируемым критериям (только выход канала 0).
В счетчиках ТЕ2000 функционируют два цифровых входа (кроме счетчиков наружной установки), которые могут конфигурироваться:
- для управления режимом поверки А или В (только первый цифровой вход);
- для счета количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
- как вход телесигнализации.
Управление нагрузкой
Счетчики ТЕ2000 позволяют формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе (канал 0) по различным программируемым критериям для целей управления нагрузкой внешним силовым отключающим устройством или (опционально) встроенным реле, с возможностью блокировки срабатывания, и могут работать в следующих режимах:
- в режиме ограничения мощности нагрузки;
- в режиме ограничения энергии за сутки;
- в режиме ограничения энергии за расчетный период;
- в режиме контроля напряжения сети;
- в режиме контроля температуры счетчика;
- в режиме контроля максимального тока;
- в режиме управления нагрузкой по расписанию;
- в режиме управления нагрузкой по наступлению сумерек.
- в режиме управления нагрузкой по наступлению сумерек;
- по событию вскрытия счетчика (корпуса, крышки зажимов);
- по событию воздействия магнитного поля повышенной индукции.
В счетчиках непосредственного включения и наружной установки наличие реле с возможностью блокировки срабатывания.
Журналы счетчика
Счетчики ТЕ2000 ведут журналы событий, журналы показателей качества электроэнергии, журналы провалов и перенапряжений, журналы превышения порога мощности и статусный журнал.
Устройство индикации
Счетчик имеет жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин с полем отображения OBIS-кодов и четыре кнопки управления режимами индикации.
Индикатор счетчика может работать в одном из четырех режимов:
- в режиме индикации текущих измерений;
- в режиме индикации основных параметров;
- в режиме индикации вспомогательных параметров;
- в режиме индикации технологических параметров.
Интерфейсы связи
В счетчиках серии ТЕ2000 функционируют до четырех встроенных равноприоритетных, независимых, гальванически изолированных интерфейсов связи:
- оптический интерфейс по ГОСТ IEC 61107-2011;
- один или два интерфейса RS-485;
- опционально радиомодем;
- опционально один интерфейс из таблицы встраиваемых интерфейсных модулей.
Счетчики через любой интерфейс связи поддерживает следующие протоколы обмена:
- ModBus-подобный, СЭТ-4ТМ.02 - совместимый протокол;
- СПОДЭС (DLMS/COSEM) с транспортным уровнем HDLC;
- WRAPPER (DLMS/COSEM, СПОДЭС);
- ModBus RTU и ModBus TCP;
- Канальный пакетный протокол системы «Пирамида».
В счетчики внутренней установки могут быть установлены сменные дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети: PLC, ZigBee, GSM, UMTS, LTE, Ethernet, Wi-Fi, RF. При этом счетчик выполняет функцию коммуникатора, к его интерфейсу RS-485 могут быть подключены другие счетчики объекта без дополнительных интерфейсных модулей, образуя локальную сеть объекта с возможностью удаленного доступа к каждому счетчику объекта.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА ТЕ2000
| Наименование величины | Значение |
|---|---|
| Класс точности при измерении в прямом и обратном направлении в соответствии с вариантом исполнения: -активной энергии по ГОСТ 31819.22-2012 -активной энергии по ГОСТ 31819.21-2012 -реактивной энергии по ГОСТ 31819.23-2012 | 0,5S 1,0 1,0 |
| Номинальный (максимальный) ток (Iном/Iмакс), А Базовый (максимальный) ток, А | 1 (2) или 5 (10) 5 (80) или 5 (100) |
| Максимальный ток в течение 0,5 с, для счетчиков трансформаторного включения | 20Iмакс |
| Максимальный ток в течение 10 мс, для счетчиков непосредственного включения | 30Iмакс |
| Стартовый ток (чувствительность) (0,001Iном), мА | 1 или 5 |
| Диапазон номинальных напряжений (Uном), В | 3*(57,7-115)/(100-200) или 3*(120-230)/(208-400) |
| Установленный рабочий диапазон напряжений от 0,8Uном до 1,2Uном, В,:
- для счетчиков с Uном 3*(57,7-115)/(100-200)В - для счетчиков с Uном 3*(120-230)/(208-400) В | 3*(46-138)/(80-240) 3*(96-276)/(166-480) |
| Предельный диапазон напряжений фаза – ноль, В | от 0 до 440
|
| Рабочий диапазон входного напряжения резервного источника питания (переменного или постоянного тока), В | от 90 до 276 |
| Предельный диапазон входного напряжений резервного источника питания (переменного или постоянного тока), В | от 0 до 440 |
| Номинальная частота сети, Гц | 50 |
| Рабочий диапазон частот, Гц | от 42,5 до 57,5 |
| Диапазон измерения отклонения частоты от 50 Гц, Гц | от -7,5 до +7,5 |
| Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения счетчика, при отсутствии резервного питания, Вт (В/А), не более:
-при 57,7 В -при 115 В -при 120 В -при 230 В | 1,4 (1,6) 1,6 (1,8) 1,6 (1,8) 2,0 (2,5) |
| При работе от источника резервного питания для каждой параллельной цепи напряжения:
- ток потребления, мА, не более - входное сопротивление, МОм - входная емкость, пФ | 0,5 1 1500 |
| Полная мощность, потребляемая каждой последовательной цепью, В/А, не более | 0,1 |
| Максимальный ток потребления от резервного источника питания переменного и постоянного тока в диапазоне напряжений от 90 до 276 В, мА, не более | |
| счетчики без дополнительного интерфейсного модуля
при = 90 В при = 276 В при ~ 90 В при ~ 90 В | 25 10 30 15 |
| счетчики с дополнительным интерфейсным модулем (ток 200 мА)
при = 90 В при = 276 В при ~ 90 В при ~ 90 В | 65 20 70 30 |
| Скорость обмена информацией, бит/с:
- по оптическому порту - по интерфейсу RS-485 |
9600, нечет, фиксированная 9600, 4800, 2400, 1200, 600, 300 |
| Тарификатор:
- число тарифов - число тарифных зон в сутках с дискретностью 10 мин - число типов дней - число сезонов | 8 144 8 12 |
| Сохранность данных при прерываниях питания, лет:
- информации, более - внутренних часов (питание от литиевой батареи), не менее | 40 16 |
| Самодиагностика | Циклическая, непрерывная |
| Помехоэмиссия | ТР ТС 020/2011, ГОСТ 30805.22-2013 для оборудования класса Б |
| Помехоустойчивость:
-к электростатическим разрядам -к наносекундным импульсным помехам -к микросекундным импульсным помехам большой энергии; -к радиочастотному электромагнитному полю; -к колебательным затухающим помехам; -к кондуктивным помехам -к магнитному полю промышленной частоты -к импульсному магнитному полю -к электростатическим разрядам -к затухающему колебательному магнитному полю | ГОСТ 31818.11-2012,
ТР ТС 020/2011
ГОСТ 30804.4.2-2013
(степ. жесткости 4);
ГОСТ 30804.4.4-2013 (степ. жесткости 4); СТБ МЭК 61000-4-5-2006, ГОСТ Р 51317.4.5-99 (степ. жесткости 4); ГОСТ 30804.4.3-2013 (степ. жесткости 4); ГОСТ IEC 61000-4-12-2016 (ГОСТ 30804.4.12-2002) (степ. жесткости 3); СТБ IEC 61000-4-6-2009, ГОСТ Р 51317.4.6-99 (степ. жесткости 3) ГОСТ Р 50648-94 (степень жесткости 5) ГОСТ 30336-95/ГОСТ Р 50649-94 (степень жесткости 5) ГОСТ Р 50652-94 (степень жесткости 5) ГОСТ 31818.11-2012, ТР ТС 020/2011 ГОСТ 30804.4.2-2013 (степень жесткости 4) |
| Рабочие условия эксплуатации:
- температура окружающего воздуха, °С - относительная влажность при 30 °С, % - давление, кПа |
от –40 до +70; 90; (100)** от 70 до 106,7 |
| Степень защищенности корпуса от проникновения воды и внешних твердых предметов ГОСТ 14254-2015 | IР51(IР55)** |

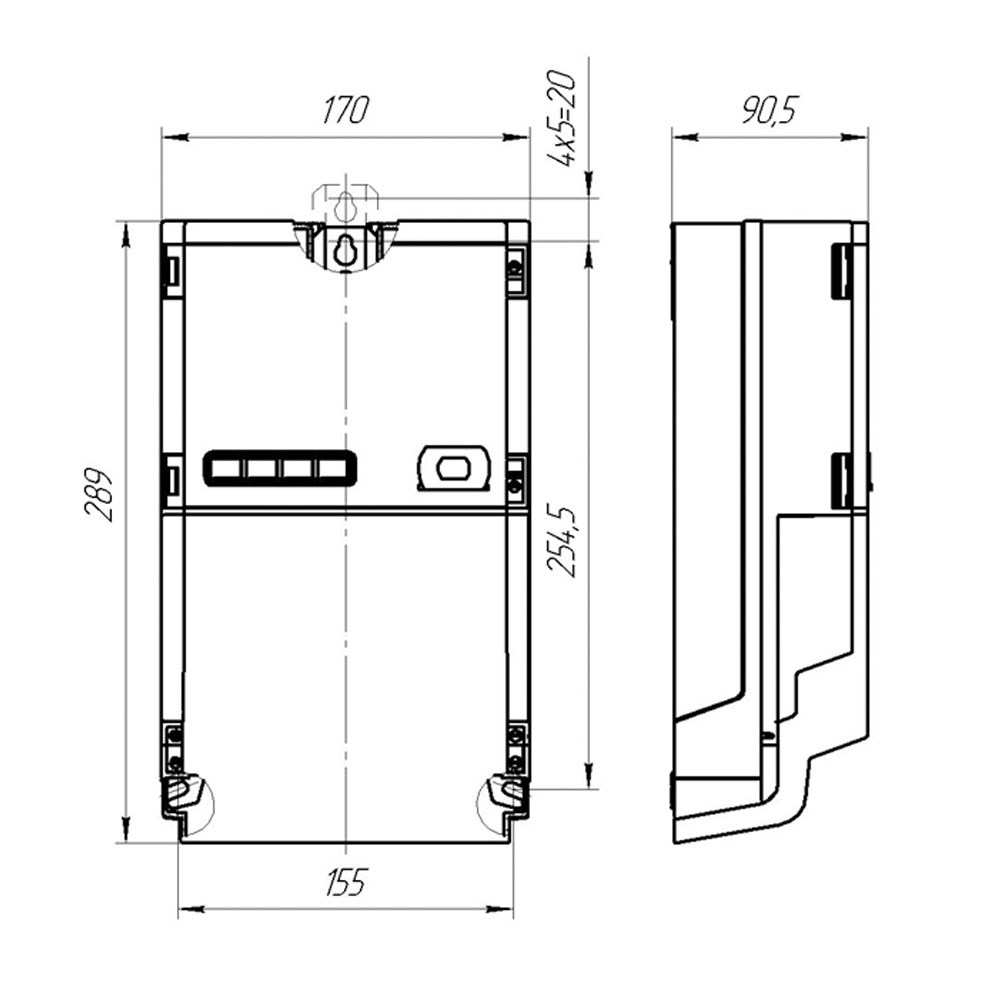

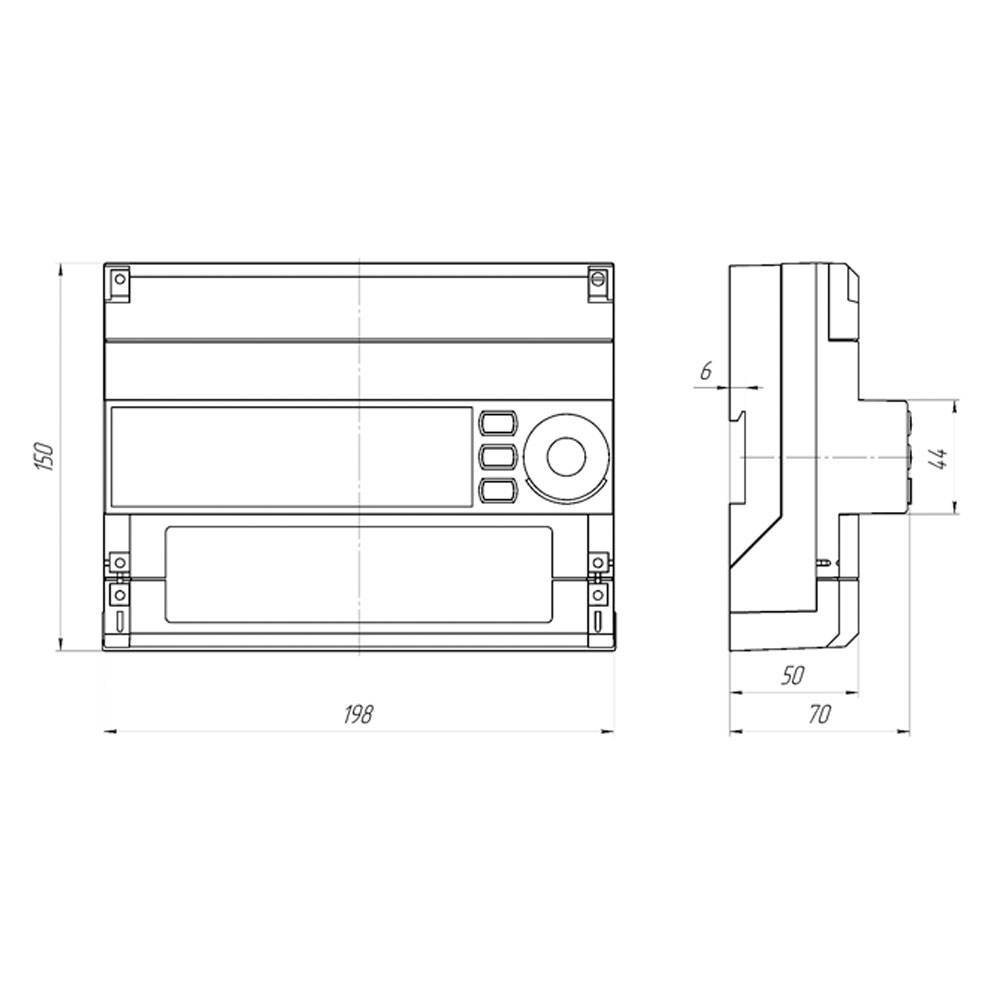

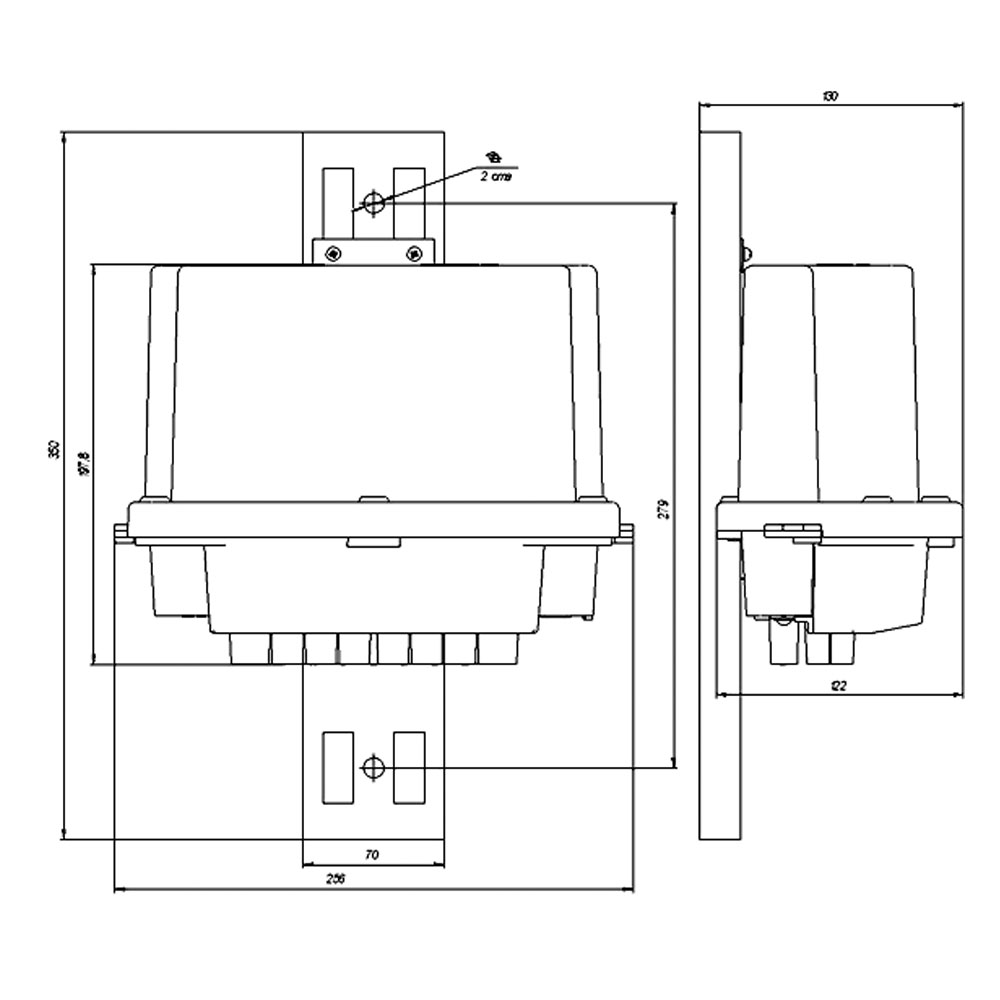

| Габаритные размеры, мм, не более
- счетчики для установки внутри помещений - счетчики для наружной установки - счетчики для установки на DIN-рейку | 289х170х91 198х256х122 150х198х70 |
| Масса, кг, не более
- счетчики для установки внутри помещений - счетчики для наружной установки - счетчики для установки на DIN-рейку |
1,7 2,1 1,1 |
| Средний срок службы, лет | 30 |
| Средняя наработка до отказа, ч | 220000 |
| Гарантийный срок эксплуатации, лет | 5 |
| ** В скобках данные для счетчиков наружной установки | |
ВАРИАНТЫ ИСПОЛНЕНИЯ ТЕ2000.ХХ

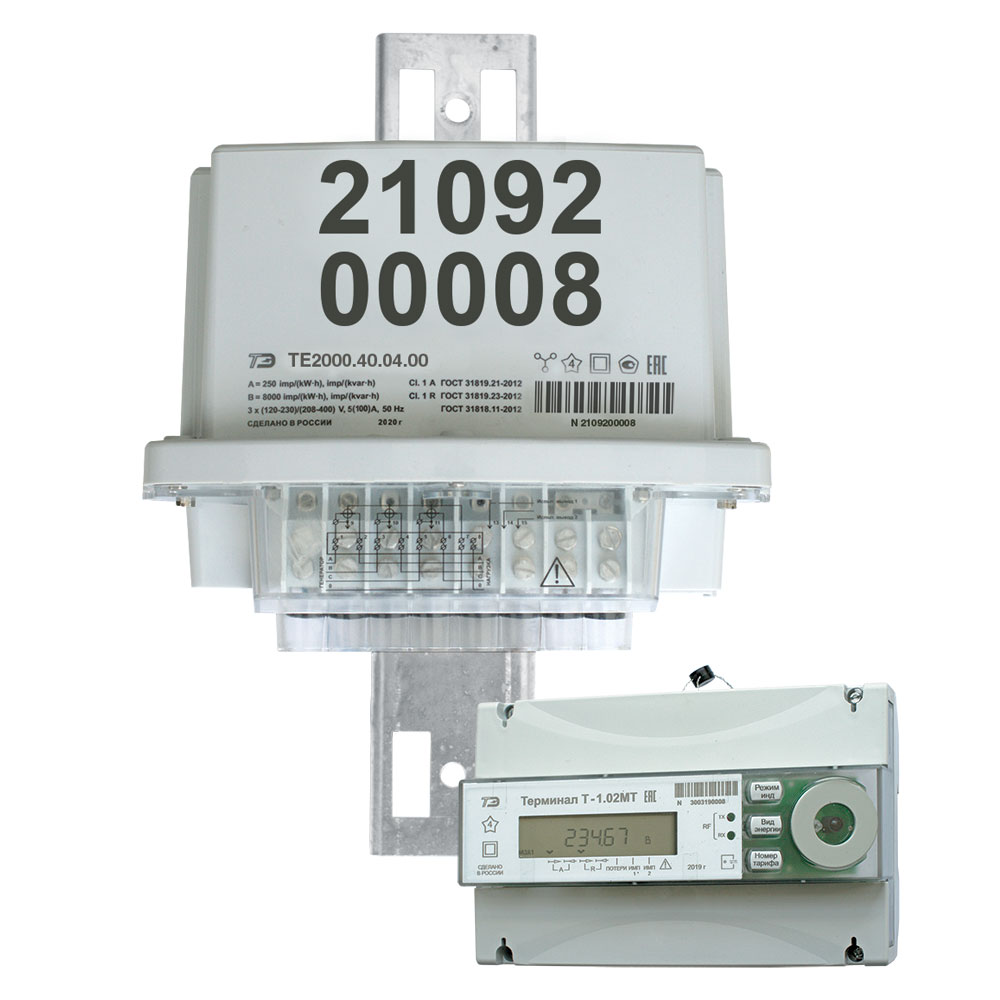

| Условное обозначение | Номинальный (максима-льный) ток, А | Номинальное напряжение, В | Класс
точности активной/реактивной энергии | Реле | Резервное питание | Радио- модем | Наличие RS-485 |
|---|---|---|---|---|---|---|---|
Счетчики электроэнергии внутренней установки | |||||||
| ТЕ2000.00 | 5(10) | 3x(57,7-115)/(100-200) | 0,5S/1,0 | - | + | + | 2 |
| ТЕ2000.01 | 5(10) | - | + | - | 2 | ||
| ТЕ2000.02 | 1(2) | - | + | + | 2 | ||
| ТЕ2000.03 | 1(2) | - | + | - | 2 | ||
| ТЕ2000.04 | 5(10) | 3x(120-230)/(208-400) | 0,5S/1,0 | - | + | + | 2 |
| ТЕ2000.05 | 5(10) | - | + | - | 2 | ||
| ТЕ2000.06 | 1(2) | - | + | + | 2 | ||
| ТЕ2000.07 | 1(2) | - | + | - | 2 | ||
| ТЕ2000.20 | 5(100) | 3x(120-230)/(208-400) | 1/1 | + | - | + | 1 |
| ТЕ2000.21 | 5(100) | - | - | + | 1 | ||
| ТЕ2000.22 | 5(100) | + | - | - | 1 | ||
| ТЕ2000.23 | 5(100) | - | - | - | 1 | ||
Счетчики электроэнергии наружной установки | |||||||
| ТЕ2000.40 | 5(100) | 3x(120-230)/(208-400) | 1/1 | + | - | + | - |
| ТЕ2000.41 | 5(100) | - | - | + | - | ||
| ТЕ2000.42 | 5(100) | + | - | - | - | ||
| ТЕ2000.43 | 5(100) | - | - | - | - | ||
Счетчики электроэнергии для установки на DIN-рейку | |||||||
| ТЕ2000.60 | 5(10) | 3x(57,7-115)/(100-200) | 0,5S/1,0 | - | + | + | 2 |
| ТЕ2000.61 | 5(10) | - | + | - | 2 | ||
| ТЕ2000.62 | 1(2) | - | + | + | 2 | ||
| ТЕ2000.63 | 1(2) | - | + | - | 2 | ||
| ТЕ2000.64 | 5(10) | 3x(120-230)/(208-400) | 0,5S/1,0 | - | + | + | 2 |
| ТЕ2000.65 | 5(10) | - | + | - | 2 | ||
| ТЕ2000.66 | 1(2) | - | + | + | 2 | ||
| ТЕ2000.67 | 1(2) | - | + | - | 2 | ||
| ТЕ2000.80 | 5(80) | 3x(120-230)/(208-400) | 1/1 | - | - | + | 1 |
| ТЕ2000.81 | 5(80) | - | - | - | 1 | ||
Типы встраиваемых интерфейсных модулей ТЕ2000.00.ХХ
В данной таблице представлены модули которые устанавливаються на заводе изготовителе на основной плате.
Модули устанавливаються на все счетчики внутренней и наружной установки, а так же в исполнении на DIN-рейку
| Условное обозначение | Номинальный |
|---|---|
| 00 | Отсутствие интерфейсного модуля |
| 01 | Коммуникатор GSM ТЕ101.02.01А (сеть 2G) |
| 02 | Модем PLC |
| 04 | Коммуникатор 3G ТЕ101.03.01А (сеть 2G+3G) |
| 05 | Модем Ethernet |
| 08 | Модем ISM M-4.03Т.0.102А (ZigBee 2400 МГц) |
| 10 | Коммуникатор Wi-Fi ТЕ102.01.01А |
| 11 | Коммуникатор 4G ТЕ101.04.01А (сеть 2G+3G+4G) |
| 13 | Коммуникатор NBIoT ТЕ101.01.01А (сеть 2G+4G NBIoT) |
| 14 | Коммуникатор NBIoT ТЕ101.01.01А/1 (сеть 4G только NBIoT) |
| 15 | Модем LoRaWAN M-6Т.ZZ.ZZА |
| 16 | Модем Bluetooth M-7.ZZТ.ZZА |
| 17 | Модем PLC/ISM ТЕ103.01.01А |
| ZZ – вариант исполнения интерфейсного модуля | |
Типы встраиваемых интерфейсных модулей ТЕ2000.00.00.XX
В данной таблице представлены модули которые устанавливаються на площадке под клеменной крышкой.
Модули устанавливаються ТОЛЬКО НА СЧЕТЧИКАХ ВНУТРЕННЕЙ УСТАНОВКИ
| Условное обозначение | Номинальный |
|---|---|
| 00 | Отсутствие интерфейсного модуля |
| 01 | Коммуникатор GSM ТЕ101.02.01А (сеть 2G) |
| 02 | Модем PLC M-2.01Т.01 (однофазный) |
| 03 | Модем PLC M-2.01Т.02 (трехфазный) |
| 04 | Коммуникатор 3G ТЕ101.03.01, С-1.03.01 (сеть 2G+3G) |
| 05 | Модем Ethernet М-3.01Т.ZZ |
| 06 | Модем ISM М-4.01Т.ZZ (430 МГц) |
| 07 | Модем ISM М-4.02Т.ZZ (860 МГц) |
| 08 | Модем ISM М-4.03Т.0.112 (2400 МГц) |
| 09 | Модем оптический М-5.01Т.ZZ |
| 10 | Коммуникатор Wi-Fi ТЕ102.01.01 |
| 11 | Коммуникатор 4G ТЕ101.04.01, С-1.04.01 (сеть 2G+3G+4G)* |
| 12 | Коммуникатор 4G ТЕ101.04.01/1, С-1.04.01/1 (сеть 2G+4G)** |
| 13 | Коммуникатор NBIoT ТЕ101.01.01 (сеть 2G+4G (NB-IoT)) |
| 14 | Коммуникатор NBIoT ТЕ101.01.01/1 (сеть 4G (только NB-IoT)) |
| 15 | Модем LoRaWAN M-6.ZZТ.ZZ |
| 16 | Модем Bluetooth M-7.ZZТ.ZZ |
| 17 | Модем PLC/ISM ТЕ103.01.01 (однофазный) |
| 18 | Модем PLC/ISM ТЕ103.02.01 (трехфазный) |
Примечания
ZZ – вариант исполнения интерфейсного модуля
В счетчики могут устанавливаться дополнительные интерфейсные модули со следующими характеристиками:
при питании от внутреннего источника счетчика с напряжением 12 В потребляемый ток не должен превышать 200 мА;
при питании от внешнего источника величина напряжения изоляции цепей интерфейса RS-485 модуля от цепей электропитания должна быть 4000 В (среднеквадратическое значение в течение 1 минуты).
* - Максимальная скорость в сети 4G 150 Мбит/с.
** - Максимальная скорость в сети 4G 10 Мбит/с.
 |  |  |
|---|
