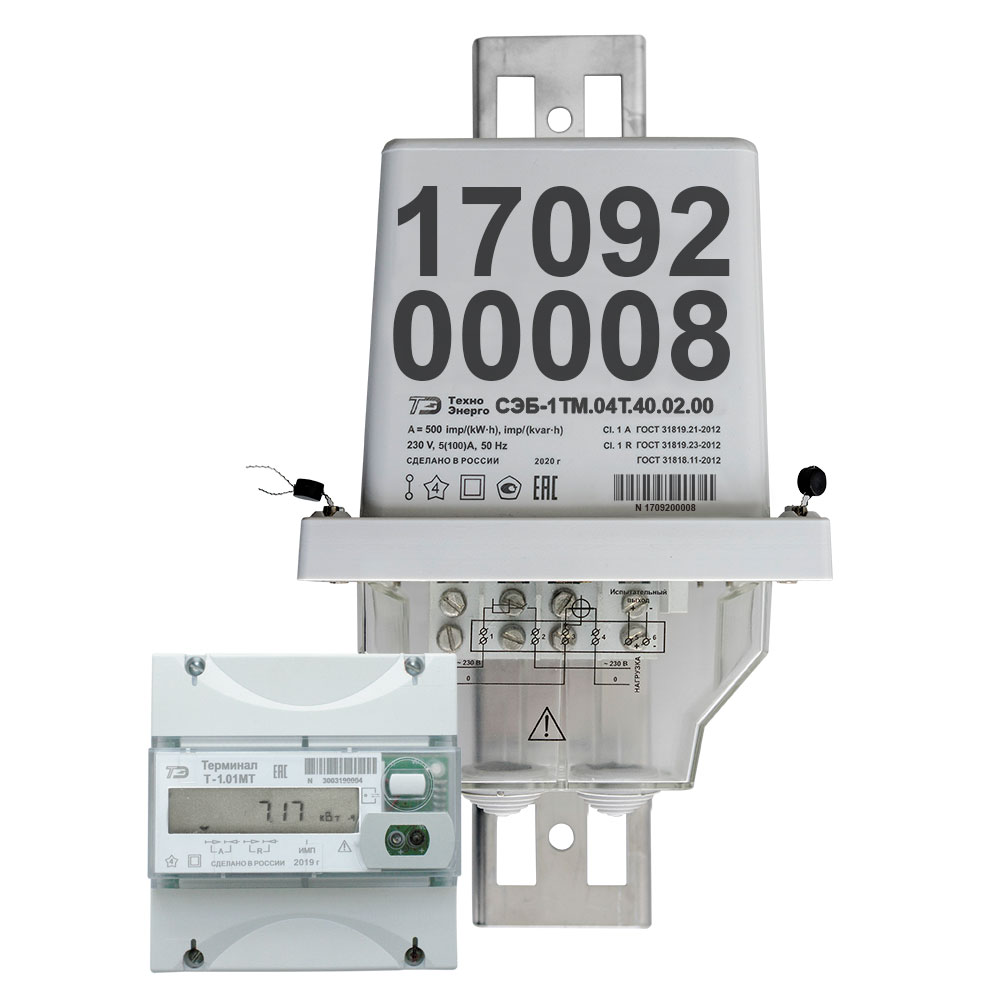

СЭБ-1ТМ.04Т
(Счетчик электрической энергии однофазные многофункциональный)
 |  |  |
|---|
Протоколы:
- ModBus-подобный, СЭТ-4ТМ.02 - совместимый протокол;
- СПОДЭС (DLMS/COSEM) с транспортным уровнем HDLC;
- канальный пакетный протокол системы «Пирамида».
Измерение и многотарифный учет активной и реактивной энергии в двух направлениях и четырехквадрантной реактивной энергии; ведение четырехканального массива профиля мощности нагрузки базовой структуры с программируемым временем интегрирования и массива профиля параметров с возможностью конфигурирования; измерение параметров однофазной сети и качества электроэнергии.
Класс точности при измерении энергии в прямом и обратном направлении:
- активной по ГОСТ 31819.21-2012 – 1
- реактивной по ГОСТ 31819.23-2012 – 1
Базовый (максимальный) ток - 5 (100) А.
Номинальное напряжение - 230 В
Интерфейсы связи: оптопорт, RS-485, радиомодем (опционально).
Встраиваемые интерфейсные модули для счетчиков наружной установки: PLC, ZigBee, GSM, UMTS, LTE (NB-IoT), RF, Ethernet, Wi-Fi.
Сменные дополнительные модули для счетчиков внутренней установки: PLC, ZigBee, GSM, UMTS, LTE (NB-IoT), RF, Ethernet, Wi-Fi.
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ СЭБ-1ТМ.04Т:
Соответствие требованиям №35-ФЗ от 26.03.2002 г., №261-ФЗ от 23.11.2009 г.,
с изменениями, внесенными Федеральным законом №522-ФЗ от 27.12.2018,
правилам, утвержденным постановлением Правительства РФ №890 от 19.06.2020 г.
В части требований к протоколам обмена в интеллектуальных системах учета счетчики соответствуют требованиям ГОСТ Р 58940-2020.
Соответствие требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»; требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств»: декларация о соответствии ЕАЭС № RU Д-RU.АГ78.В.02246/20.
В части метрологических характеристик счетчики соответствуют требованиям:
- ГОСТ 31819.21-2012 при измерении активной энергии и мощности прямого и обратного направления для класса точности 1;
- ГОСТ 31819.23-2012 при измерении реактивной энергии и мощности прямого и обратного направления для класса точности 1;
- ГОСТ 30804.4.30-2013 при измерении показателей качества электрической энергии для класса измерений S.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ СЭБ-1ТМ.04Т:
- Многотарифный учет активной и реактивной энергии в двух направлениях и четырехквадрантной реактивной энергии.
- Ведение одного массива профиля мощности нагрузки базовой структуры для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.
- Ведение одного массива профиля параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 24 каналов).
- Измерение параметров электрической сети.
- Измерение значения тока в нулевом проводе и небаланса токов в нулевом и фазном проводах.
- Измерение параметров качества электрической энергии (ПКЭ).
Счетчики могут применяться как средство коммерческого или технического учета электроэнергии в однофазных двухпроводных сетях переменного тока.
Счетчики предназначены для работы автономно или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ) и автоматизированных систем диспетчерского управления (АСДУ).
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ СЭБ-1ТМ.04Т:
- Два равноприоритетных, независимых, гальванически изолированных интерфейса связи: RS-485 и оптопорт для счетчиков внутренней установки.
- Оптопорт, радиомодем и встраиваемые интерфейсные модули для счетчиков наружной установки.
- В корпусе счетчика внутренней установки предусмотрено место для коммуникационного оборудования - дополнительных интерфейсных модулей: GSM, UMTS, LTE, PLC, Ethernet, RF (ZigBee), Wi-Fi.
- ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена, СПОДЭС(DLMS/COSEM) с транспортным уровнем HDLC, канальный пакетный протокол системы «Пирамида».
- Расширенный диапазон рабочих напряжений от 160 до 276 В.
- Жидкокристаллический индикатор.
- Конфигурирование для работы в однонаправленном режиме (учет по модулю).
- Один конфигурируемый изолированный испытательный выход.
- Ведение журналов событий, журналов ПКЭ, журналов провалов и перенапряжений, журналов превышения порога мощности и статусного журнала.
- Индикация факта нарушения ПКЭ.
- Непрерывная, циклическая самодиагностика с записью результата в статусный журнал и индикацией ошибки при ее наличии.
- Формирование сигнала управления нагрузкой по различным программируемым критериям. Опционально встроенное реле с возможностью блокировки срабатывания.
- Второй датчик тока в нулевом проводе.
- Электронные энергонезависимые пломбы крышки корпуса и крышки зажимов с фиксацией времени вскрытия в журнале событий и индикацией факта нарушения.
- Датчик воздействия магнитного поля повышенной индукции.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ СЭБ-1ТМ.04Т
Тарификация и учет энергии
Тарификатор:
- четыре тарифа (Т1-Т4 и сумма по всем тарифам);
- четыре типа дней (будни, суббота, воскресение, праздник);
- двенадцать сезонов (на каждый месяц года);
- дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;
- используется активное тарифное расписание, расписание праздничных дней и список перенесенных
Счетчики ведут архивы тарифицированной учтенной энергии (активной, реактивной энергии прямого и обратного направления):
- всего от сброса (нарастающий итог);
- за текущий год и 10 предыдущих лет;
- на начало текущего года и 10 предыдущих лет;
- за текущий месяц и 36 предыдущих месяцев;
- на начало текущего и 36 предыдущих месяцев;
- за текущие сутки и 124 предыдущих дня;
- на начало текущих суток и 124 предыдущих дня.
Массивы профилей
Счетчики ведут один массив профиля мощности нагрузки базовой структуры для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.
Счетчики ведут один расширенный массив параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 24 каналов).
Измерение параметров электрической сети
Счетчики измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд с шагом 200 мс) физических величин, характеризующих однофазную электрическую сеть, и могут использоваться как измерители или датчики параметров с нормированными метрологическими характеристиками:
- активной, реактивной и полной мощности;
- коэффициентов мощности;
- напряжения;
- тока;
- частоты сети;
- текущего времени и даты;
- температуры внутри корпуса (справочный параметр).
Счетчик ведет измерения и фиксацию нарушений параметров качества электроэнергии по следующим показателям:
- отрицательное и положительное отклонение напряжения;
- отклонение частоты;
- характеристики провалов и перенапряжений.
Испытательный выход
В счетчиках функционирует один испытательный выход основного передающего устройства. Испытательный выход может конфигурироваться для формирования:
- импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления и четырехквадрантной реактивной);
- сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
- сигналов телеуправления;
- для проверки точности хода встроенных часов реального времени;
- сигнала управления нагрузкой по различным программируемым критериям.
Управление нагрузкой
Счетчики позволяют формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям для целей управления нагрузкой внешним силовым отключающим устройством или встроенным реле и могут работать в следующих режимах:
- в режиме ограничения мощности нагрузки;
- в режиме ограничения энергии за сутки;
- в режиме ограничения энергии за расчетный период;
- в режиме контроля напряжения сети;
- в режиме контроля температуры счетчика;
- в режиме управления нагрузкой по расписанию;
- в режиме управления нагрузкой по наступлению сумерек;
- в режиме контроля максимального тока;
- по событию вскрытия счетчика (корпуса, крышки зажимов);
- по событию воздействия магнитного поля повышенной индукции.
Указанные режимы могут быть разрешены или запрещены в любых комбинациях.
Журналы счетчика
Счетчики ведут журналы событий, журналы показателей качества электроэнергии, журналы провалов и перенапряжений, журналы превышения порога мощности и статусный журнал.
Устройство индикации
Счетчик имеет жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых величин и одна кнопка управления режимами индикации.
Индикатор счетчика может работать в одном из трех режимов:
- в режиме индикации текущих измерений;
- в режиме индикации основных параметров;
- в режиме индикации вспомогательных параметров;
- в режиме индикации технологических параметров.
Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе текущее значение активной или реактивной учтенной энергии нарастающего итога, текущего направления, по текущему тарифу.
Интерфейсы связи
В счетчиках функционируют до трех встроенных равноприоритетных, независимых, гальванически изолированных интерфейсов связи:
- оптический интерфейс по ГОСТ IEC 61107-2011;
- интерфейс RS-485 (кроме счетчиков наружной установки);
- опционально радиомодем (для счетчиков наружной установки);
- опционально любой интерфейс из таблицы встраиваемых интерфейсных модулей (для счетчиков наружной установки).
Счетчики через любой интерфейс связи поддерживают следующие протоколы обмена:
- ModBus-подобный, СЭТ-4ТМ.02 – совместимый протокол;
- СПОДЭС(DLMS/COSEM) с транспортным уровнем HDLC;
- канальный пакетный протокол системы «Пирамида».
В счетчики внутренней установки могут быть установлены сменные дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети: PLC, ZigBee, GSM, UMTS, LTE, Wi-Fi, RF. При этом счетчики выполняют функцию коммуникатора, к его интерфейсу RS-485 могут быть подключены другие счетчики объекта без дополнительных интерфейсных модулей, образуя локальную сеть объекта с возможностью удаленного доступа к каждому счетчику объекта.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА СЭБ-1ТМ.04Т
| Наименование величины | Значение |
|---|---|
| Класс точности при измерении в прямом и обратном направлении:
активной энергии по ГОСТ 31819.21-2012 реактивной энергии по ГОСТ 31819.23-2012 | 1 1 |
| Базовый (максимальный) ток, А | 5 (100) |
| Максимальный ток в течение 10 мс, А | 30Iмакс |
| Стартовый ток (чувствительность) 0,004Iб, мА | 20 |
| Номинальное напряжение, В | 230 |
| Установленный диапазон рабочих напряжений от 0,7Uном до 1,2Uном, В | от 160 до 276 |
| Предельный рабочий диапазон напряжений, В | от 0 до 320 |
| Номинальная частота сети, Гц | 50 |
| Рабочий диапазон частот, Гц | от 47,5 до 52,5 |
| Диапазон измерения отклонения частоты от 50 Гц, Гц | от -2,5 до +2,5 |
| Активная (полная) мощность, потребляемая параллельной цепью напряжения счетчика, Вт (В?А), не более | 2 (10) |
| Полная мощность, потребляемая последовательной цепью, В?А, не более | 0.1 |
| Скорость обмена информацией:
по оптическому порту, бит/с по интерфейсу RS-485, бит/с | 9600, нечет, фиксированная 9600, 4800, 2400, 1200, 600, 300 |
| Сохранность данных при прерываниях питания, лет:
информации, более внутренних часов (питание от литиевой батареи), не менее | 40 16 |
| Самодиагностика | Циклическая, непрерывная |
| Помехоустойчивость к: | |
| электростатическим разрядам | ГОСТ 31818.11-2012, ТР ТС 020/2011 ГОСТ 30804.4.2-2013 (степень жесткости 4) |
| наносекундным импульсным помехам | ГОСТ 30804.4.4-2013
(степень жесткости 4) |
| микросекундным импульсным помехам большой энергии | СТБ МЭК 61000-4-5-2006,
ГОСТ Р 51317.4.5-99 (степень жесткости 4) |
| радиочастотному электромагнитному полю | ГОСТ 30804.4.3-2013
(степень жесткости 4) |
| кондуктивным помехам | СТБ IEC 61000-4-6-2009,
ГОСТ Р 51317.4.6-99 (степень жесткости 3) |
| Рабочие условия эксплуатации:
температура окружающего воздуха, °С относительная влажность при 30 (25) °С, % давление, кПа | от минус 40 до плюс 70 90 (100)** от 70 до 106,7 |
| Степень защищенности корпуса от проникновения воды и внешних твердых предметов ГОСТ 14254-2015 | IР51(IР55)** |

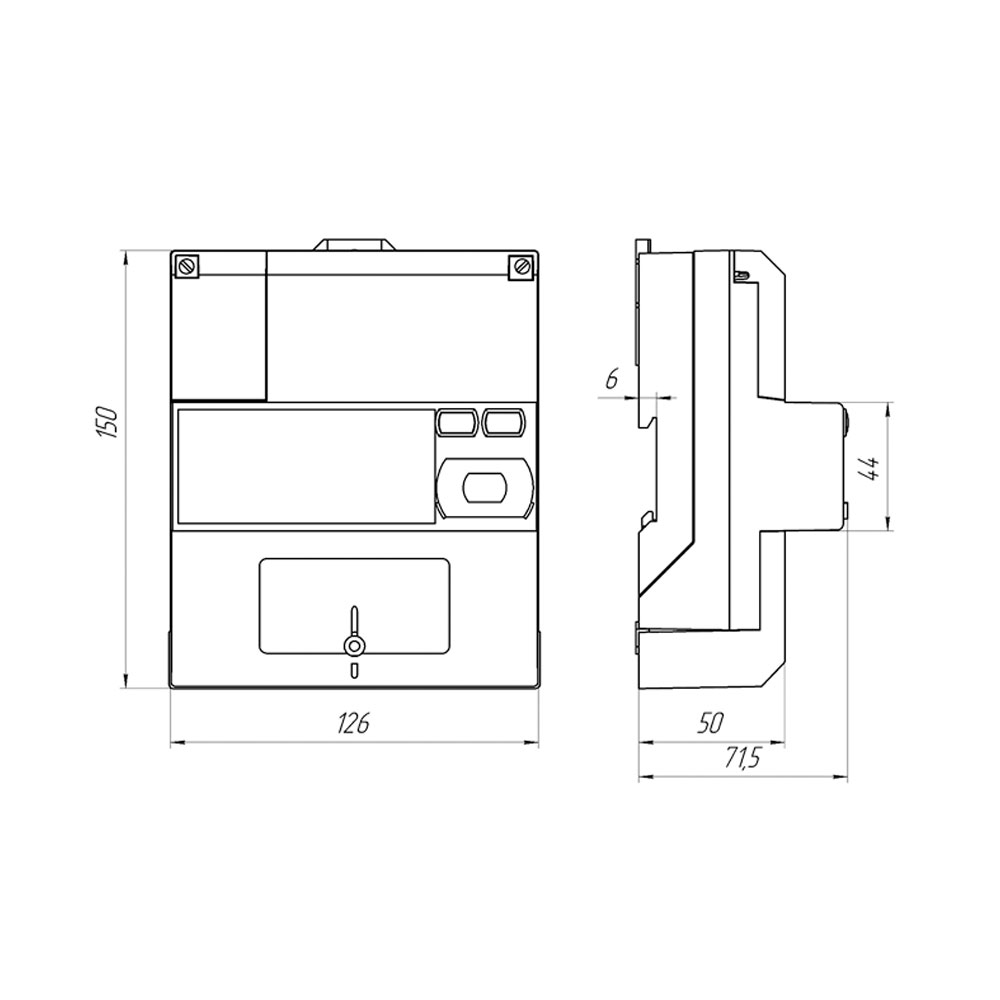

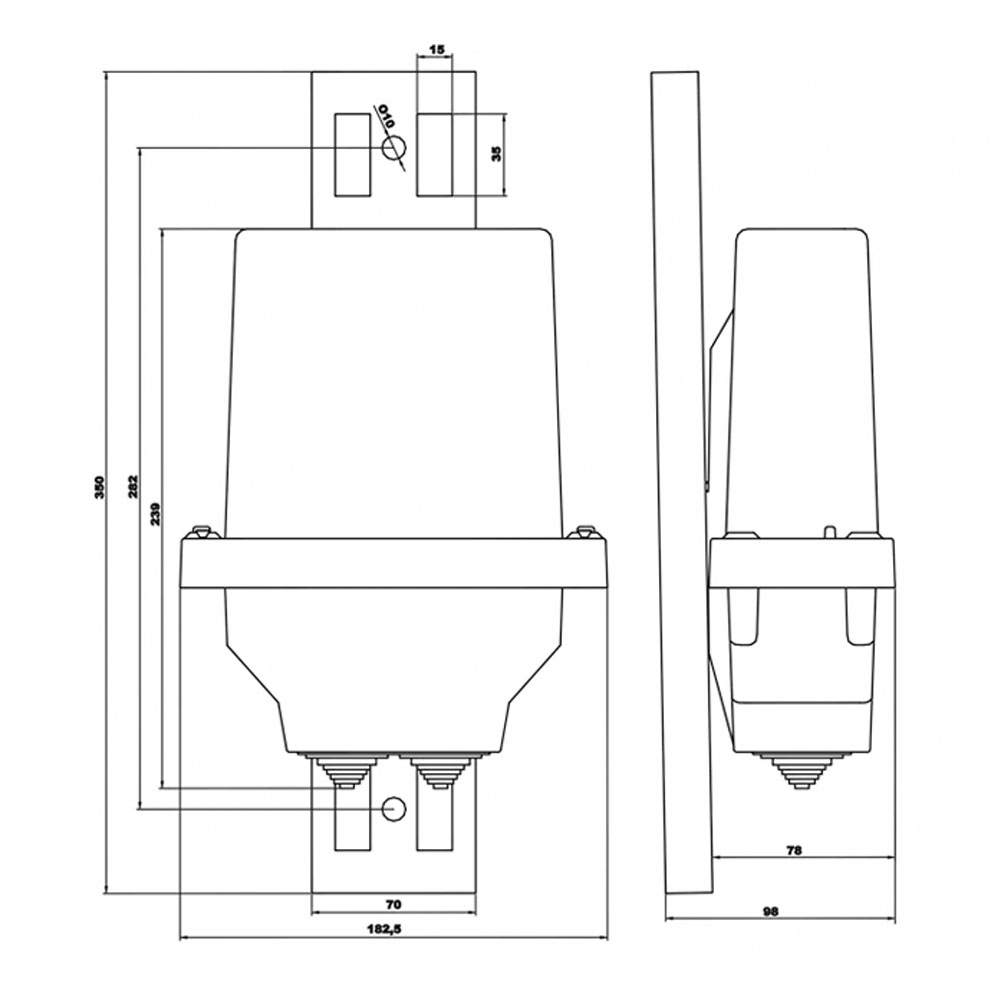

| Габаритные размеры, мм, не более:
счетчики для установки внутри помещений счетчики для наружной установки счетчики для установки на DIN-рейку | 202*140*76 239*183*78 150*126*72 |
| Масса, кг, не более:
счетчики для установки внутри помещений счетчики для наружной установки счетчики для установки на DIN-рейку | 0,7 0,85 0,6 |
| Гарантия | 5 лет |
| Средний срок службы | 30 лет |
| Средняя наработка до отказа | 220000 ч. |
| Межповерочный интервал | 16 лет |
| ** В скобках данные для счетчиков наружной установки | |
ВАРИАНТЫ ИСПОЛНЕНИЯ СЭБ-1ТМ.04Т.ХХ
| Условное обозначение | Наличие реле | Второй датчик тока | Радиомодем |
|---|---|---|---|
Счетчики электроэнергии для установки внутри помещения | |||
СЭБ-1ТМ.04Т.00 | + | + | - |
СЭБ-1ТМ.04Т.01 | - | + | - |
СЭБ-1ТМ.04Т.02 | + | - | - |
СЭБ-1ТМ.04Т.03 | - | - | - |
Счетчики электроэнергии наружной установки | |||
СЭБ-1ТМ.04Т.40 | + | + | + |
СЭБ-1ТМ.04Т.41 | - | + | + |
СЭБ-1ТМ.04Т.42 | + | - | + |
СЭБ-1ТМ.04Т.43 | - | - | + |
СЭБ-1ТМ.04Т.44 | + | + | - |
СЭБ-1ТМ.04Т.45 | - | + | - |
СЭБ-1ТМ.04Т.46 | + | - | - |
СЭБ-1ТМ.04Т.47 | - | - | - |
Счетчики электроэнергии для установки на DIN-рейку | |||
СЭБ-1ТМ.04Т.60 | + | + | - |
СЭБ-1ТМ.04Т.61 | - | + | - |
СЭБ-1ТМ.04Т.62 | + | - | - |
СЭБ-1ТМ.04Т.63 | - | - | - |
| Примечание - Оптический интерфейс присутствует во всех вариантах исполнения. | |||
Типы встраиваемых интерфейсных модулей СЭБ-1ТМ.04Т.00.ХХ
В данной таблице представлены модули которые устанавливаються на заводе изготовителе на основной плате.
Модули устанавливаються на все счетчики внутренней и наружной установки, а так же в исполнении на DIN-рейку
| Условное обозначение | Номинальный |
|---|---|
| 00 | Отсутствие интерфейсного модуля |
| 01 | Коммуникатор GSM ТЕ101.02.01А (сеть 2G) |
| 02 | Модем PLC |
| 04 | Коммуникатор 3G ТЕ101.03.01А (сеть 2G+3G) |
| 05 | Модем Ethernet |
| 08 | Модем ISM M-4.03Т.0.102А (ZigBee 2400 МГц) |
| 10 | Коммуникатор Wi-Fi ТЕ102.01.01А |
| 11 | Коммуникатор 4G ТЕ101.04.01А (сеть 2G+3G+4G) |
| 13 | Коммуникатор NBIoT ТЕ101.01.01А (сеть 2G+4G NBIoT) |
| 14 | Коммуникатор NBIoT ТЕ101.01.01А/1 (сеть 4G только NBIoT) |
| 15 | Модем LoRaWAN M-6Т.ZZ.ZZА |
| 16 | Модем Bluetooth M-7.ZZТ.ZZА |
| 17 | Модем PLC/ISM ТЕ103.01.01А |
| ZZ – вариант исполнения интерфейсного модуля | |
Типы встраиваемых интерфейсных модулей СЭБ-1ТМ.04Т.00.00.XX
В данной таблице представлены модули которые устанавливаються на площадке под клеменной крышкой.
Модули устанавливаються ТОЛЬКО НА СЧЕТЧИКАХ ВНУТРЕННЕЙ УСТАНОВКИ
| Условное обозначение | Номинальный |
|---|---|
| 00 | Отсутствие интерфейсного модуля |
| 01 | Коммуникатор GSM ТЕ101.02.01А (сеть 2G) |
| 02 | Модем PLC M-2.01Т.01 (однофазный) |
| 04 | Коммуникатор 3G ТЕ101.03.01, С-1.03.01 (сеть 2G+3G) |
| 05 | Модем Ethernet М-3.01Т.ZZ |
| 06 | Модем ISM М-4.01Т.ZZ (430 МГц) |
| 07 | Модем ISM М-4.02Т.ZZ (860 МГц) |
| 08 | Модем ISM М-4.03Т.0.112 (2400 МГц) |
| 09 | Модем оптический М-5.01Т.ZZ |
| 10 | Коммуникатор Wi-Fi ТЕ102.01.01 |
| 11 | Коммуникатор 4G ТЕ101.04.01, С-1.04.01 (сеть 2G+3G+4G)* |
| 12 | Коммуникатор 4G ТЕ101.04.01/1, С-1.04.01/1 (сеть 2G+4G)** |
| 13 | Коммуникатор NBIoT ТЕ101.01.01 (сеть 2G+4G (NB-IoT)) |
| 14 | Коммуникатор NBIoT ТЕ101.01.01/1 (сеть 4G (только NB-IoT)) |
| 15 | Модем LoRaWAN M-6.ZZТ.ZZ |
| 16 | Модем Bluetooth M-7.ZZТ.ZZ |
| 17 | Модем PLC/ISM ТЕ103.01.01 (однофазный) |
Примечания
ZZ – вариант исполнения интерфейсного модуля
В счетчики могут устанавливаться дополнительные интерфейсные модули со следующими характеристиками:
при питании от внутреннего источника счетчика с напряжением 12 В потребляемый ток не должен превышать 200 мА;
при питании от внешнего источника величина напряжения изоляции цепей интерфейса RS-485 модуля от цепей электропитания должна быть 4000 В (среднеквадратическое значение в течение 1 минуты).
* - Максимальная скорость в сети 4G 150 Мбит/с.
** - Максимальная скорость в сети 4G 10 Мбит/с.
 |  |  |
|---|
