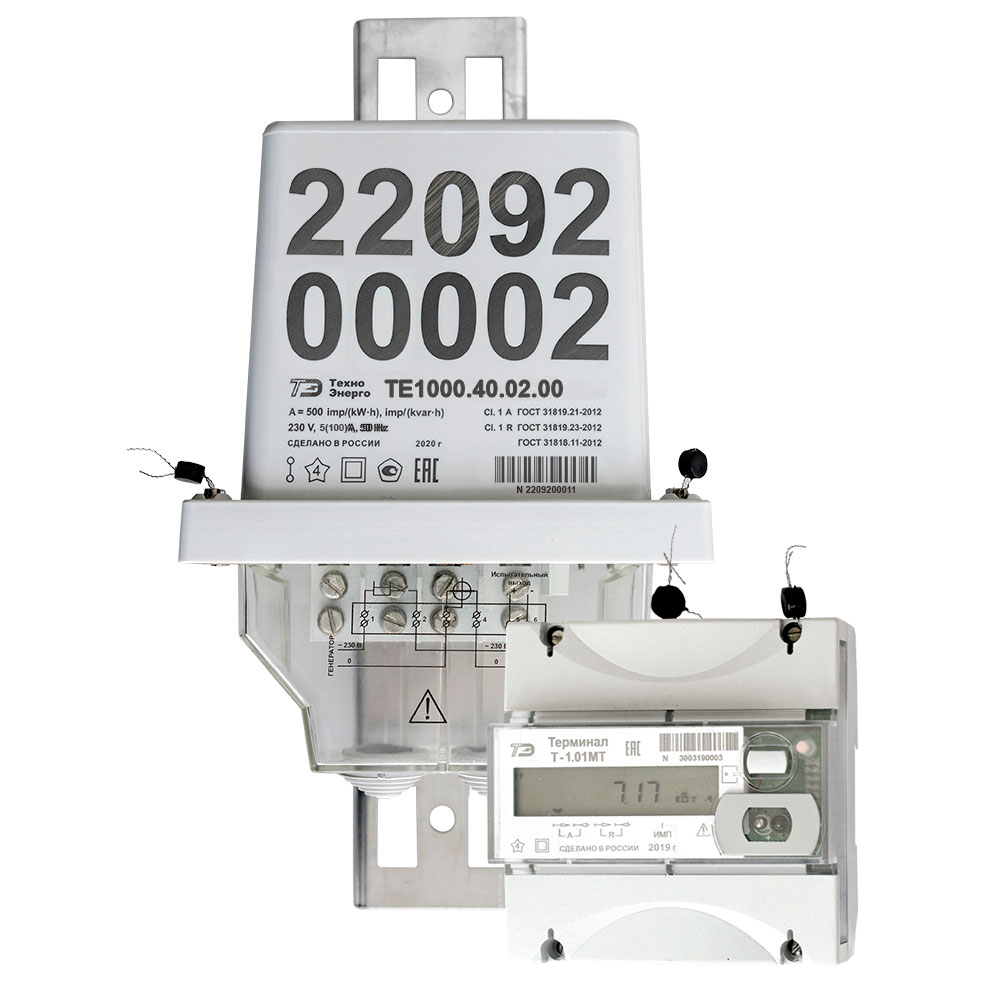

ТЕ1000
(Счетчик электрической энергии многофункциональный)
 |  |  |
|---|
Протоколы:
- ModBus-подобный, СЭТ-4ТМ.02 - совместимый протокол;
- СПОДЭС (DLMS/COSEM) с транспортным уровнем HDLC;
- WRAPPER (DLMS/COSEM, СПОДЭС)
- ModBus RTU и ModBus TCP;
- канальный пакетный протокол системы «Пирамида».
Интегрирование в АСКУЭ «яЭнергетик»
Измерение и многотарифный учет активной и реактивной энергии в двух направлениях и четырехквадрантной реактивной энергии; ведение четырехканального массива профиля мощности нагрузки базовой структуры и расширенного массива профиля параметров с программируемым временем интегрирования; измерение параметров однофазной сети и качества электроэнергии.
Класс точности при измерении энергии в прямом и обратном направлении:
- активной по ГОСТ 31819.21-2012 – 1
- реактивной по ГОСТ 31819.23-2012 – 1
Базовый (максимальный) ток - 5 (80) А или 5 (100) А.
Номинальное напряжение - 230 В
Интерфейсы связи: оптопорт, RS-485, радиомодем.
Встраиваемые интерфейсные модули: PLC, ZigBee, GSM, UMTS, LTE (NB-IoT), RF, Ethernet, Wi-Fi
Сменные дополнительные модули для счетчиков внутренней установки: PLC, ZigBee, GSM, UMTS, LTE (NB-IoT), RF, Ethernet, Wi-Fi.
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ ТЕ1000:
Соответствие требованиям №35-ФЗ от 26.03.2002 г., №261-ФЗ от 23.11.2009 г., с изменениями, внесенными Федеральным законом №522-ФЗ от 27.12.2018, правилам, утвержденным постановлением Правительства РФ №890 от 19.06.2020 г.
В части требований к протоколам обмена в интеллектуальных системах учета счетчики соответствуют требованиям ГОСТ Р 58940-2020.
В части требований к протоколам обмена в интеллектуальных системах учета счетчики соответствуют требованиям ГОСТ Р 58940-2020.
В части технических требований ПАО «Россети» к приборам учета счетчики соответствуют
СТО 34.01-5.1-009-2019.
Соответствие требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»,
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»: декларация о соответствии ЕАЭС № RU Д-RU.РА01.В.92137/21.
В части метрологических характеристик счетчики соответствуют требованиям:
- ГОСТ 31819.21-2012 при измерении активной энергии и мощности прямого и обратного направления для класса точности 1;
- ГОСТ 31819.23-2012 при измерении реактивной энергии и мощности прямого и обратного направления для класса точности 1;
- ГОСТ 30804.4.30-2013 при измерении показателей качества электрической энергии для класса измерений S.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ TE1000:
- Многотарифный учет активной и реактивной энергии в двух направлениях и четырехквадрантной реактивной энергии (восемь каналов учета).
- Ведение одного массива профиля мощности нагрузки базовой структуры для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.
- Ведение одного массива профиля параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 24 каналов).
- Измерение параметров электрической сети.
- Измерение значения тока в нулевом проводе и небаланса токов в нулевом и фазном проводах.
- Измерение и непрерывный мониторинг параметров качества электрической энергии (ПКЭ) с ведением статистики показателей качества и формированием суточных протоколов глубиной до 40 суток.
Счетчики могут применяться как средство коммерческого или технического учета электроэнергии в однофазных двухпроводных сетях переменного тока, производить мониторинг качества электроэнергии в точке измерения.
Счетчики предназначены для работы автономно или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ).
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ TE1000:
- Встроенные интерфейсы связи: оптопорт, RS-485, радиомодем (опционально) и один из таблицы встраиваемых интерфейсных модулей.
- В корпусе счетчика внутренней установки предусмотрено место для коммуникационного оборудования - дополнительных интерфейсных модулей: GSM, UMTS, LTE, PLC, Ethernet, RF (ZigBee), Wi-Fi.
- Расширенный диапазон рабочих напряжений от 160 до 276 В. Возможность работы при предельных напряжениях до 440 В.
- Электронные энергонезависимые пломбы крышки корпуса и крышки зажимов с фиксацией времени вскрытия в журнале событий и индикацией факта нарушения.
- Датчик магнитного поля повышенной индукции с индикацией факта воздействия на ЖКИ и фиксацией времени воздействия в журнале событий.
- ЖКИ с подсветкой и полем для индикации OBIS-кодов.
- Конфигурирование для работы в однонаправленном режиме (учет по модулю).
- Ведение журналов событий, журналов ПКЭ, журналов провалов и перенапряжений, журналов превышения порога мощности и статусного журнала.
- Индикация факта нарушения ПКЭ.
- Непрерывная, циклическая самодиагностика с записью результата в статусный журнал и индикацией ошибки при ее наличии.
- Формирование сигнала управления нагрузкой по различным программируемым критериям.
- Опционально наличие реле с возможностью блокировки срабатывания.
- Один конфигурируемый цифровой вход (кроме счетчиков наружной установки) с функцией телесигнализации или учета числа импульсов от внешних датчиков.
- Один конфигурируемый испытательный выход с функцией формирования сигналов.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ТЕ1000
Тарификация и учет энергии
Тарификатор:
- восемь тарифов (Т1-Т8 и сумма по всем тарифам);
- восемь типов дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник);
- двенадцать сезонов (на каждый месяц года);
- дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;
- используется активное тарифное расписание, расписание праздничных дней и список перенесенных дней.
1)Для программирования тарифного расписания используется пассивное расписание, которое позднее можно активизировать по интерфейсу.
Счетчики серии ТЕ1000 ведут архивы тарифицированной учтенной энергии (активной, реактивной энергии прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:
- всего от сброса (нарастающий итог);
- за текущий год и 10 предыдущих лет;
- на начало текущего года и 10 предыдущих лет;
- за текущий месяц и 36 предыдущих месяцев;
- на начало текущего и 36 предыдущих месяцев;
- за текущие сутки и 180 предыдущих дня;
- на начало текущих суток и 180 предыдущих дня.
Массивы профилей
Счетчики ведут один массив профиля мощности нагрузки базовой структуры для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.
Счетчики ведут один расширенный массив параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 24 каналов).
Измерение параметров электрической сети
Счетчики ТЕ1000 измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд с шагом 200 мс) физических величин, характеризующих однофазную электрическую сеть, и могут использоваться как измерители или датчики параметров с нормированными метрологическими характеристиками:
- активной, реактивной и полной мощности;
- коэффициенты мощности;
- напряжения;
- тока;
- частоты сети;
- текущего времени и даты;
- температуры внутри корпуса (справочный параметр);
- индукции воздействующего магнитного поля (справочный параметр);
- температуры внутри корпуса (справочный параметр);
- индукции воздействующего магнитного поля (справочный параметр).
Измерение показателей качества электроэнергии
Счетчики могут работать в режиме непрерывного мониторинга качества электроэнергии в соответствии с ГОСТ 33073-2014 по следующим показателям:
- отрицательное и положительное отклонение напряжения;
- отклонение частоты;
- характеристики провалов и перенапряжений.
Испытательный выход и цифровой вход
В счетчиках ТЕ1000 функционирует один изолированный испытательный выход основного передающего устройства. Испытательный выход может конфигурироваться для формирования:
- импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления и четырехквадрантной реактивной);
- статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
- сигналов телеуправления;
- для проверки точности хода встроенных часов реального времени;
- сигнала управления нагрузкой по различным программируемым критериям.
В счетчиках ТЕ1000 функционирует один цифровой вход, который может конфигурироваться:
- для управления режимом поверки А или В;
- для счета количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
- как вход телесигнализации.
Управление нагрузкой
Счетчики ТЕ1000 позволяют формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям для целей управления нагрузкой внешним силовым отключающим устройством или встроенным реле (опционально) и могут работать в следующих режимах:
- в режиме ограничения мощности нагрузки;
- в режиме ограничения энергии за сутки;
- в режиме ограничения энергии за расчетный период;
- в режиме контроля напряжения сети;
- в режиме контроля температуры счетчика;
- в режиме управления нагрузкой по расписанию;
- в режиме управления нагрузкой по наступлению сумерек;
- в режиме контроля максимального тока;
- по событию вскрытия счетчика (корпуса, крышки зажимов);
- о событию воздействия магнитного поля повышенной индукции.
Журналы счетчика
Счетчики ТЕ1000 ведут журналы событий, журналы показателей качества электроэнергии, журналы провалов и перенапряжений, журналы превышения порога мощности и статусный журнал.
Устройство индикации
Счетчик имеет жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин и две кнопки управления режимами индикации.
Индикатор счетчика может работать в одном из четырех режимов:
- в режиме индикации текущих измерений;
- в режиме индикации основных параметров;
- в режиме индикации вспомогательных параметров;
- в режиме индикации технологических параметров.
Интерфейсы связи
В счетчиках ТЕ1000 функционируют до трех встроенных равноприоритетных, независимых, гальванически изолированных интерфейсов связи:
- оптический интерфейс по ГОСТ IEC 61107-2011;
- интерфейс RS-485 (кроме счетчиков наружной установки);
- опционально радиомодем;
- опционально любой интерфейс из таблицы встраиваемых интерфейсных модулей.
Счетчики через любой интерфейс связи поддерживает следующие протоколы обмена:
- ModBus-подобный, СЭТ-4ТМ.02 – совместимый протокол;
- СПОДЭС(DLMS/COSEM) с транспортным уровнем HDLC;
- WRAPPER (DLMS/COSEM, СПОДЭС);
- ModBus RTU;
- канальный пакетный протокол системы «Пирамида».
В счетчики внутренней установки могут быть установлены сменные дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети: PLC, ZigBee, GSM, UMTS, LTE, Wi-Fi, RF. При этом счетчик выполняет функцию коммуникатора, к его интерфейсу RS-485 могут быть подключены другие счетчики объекта без дополнительных интерфейсных модулей, образуя локальную сеть объекта с возможностью удаленного доступа к каждому счетчику объекта.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА ТЕ1000
| Наименование величины | Значение |
|---|---|
| Класс точности при измерении в прямом и обратном направлении:
активной энергии по ГОСТ 31819.21-2012 реактивной энергии по ГОСТ 31819.23-2012 | 1 1 |
| Базовый (максимальный) ток, А | 5 (80) или 5 (100) |
| Максимальный ток в течение 10 мс, А | 30Iмакс |
| Стартовый ток (чувствительность) 0,004Iб, мА | 20 |
| Номинальное напряжение, В | 230 |
| Установленный диапазон рабочих напряжений от 0,7Uном до 1,2Uном, В | от 160 до 276 |
| Предельный рабочий диапазон напряжений, В | от 0 до 440 |
| Номинальная частота сети, Гц | 50 |
| Рабочий диапазон частот, Гц | от 47,5 до 52,5 |
| Диапазон измерения отклонения частоты от 50 Гц, Гц | от -7,5 до +7,5 |
| Активная (полная) мощность, потребляемая параллельной цепью напряжения счетчика, Вт (В?А), не более | 2 (10) |
| Полная мощность, потребляемая последовательной цепью, В?А, не более | 0.1 |
| Скорость обмена информацией:
по оптическому порту, бит/с по интерфейсу RS-485, бит/с | 9600, нечет, фиксированная 9600, 4800, 2400, 1200, 600, 300 |
| Сохранность данных при прерываниях питания, лет:
информации, более внутренних часов (питание от литиевой батареи), не менее | 40 16 |
| Самодиагностика | Циклическая, непрерывная |
| Помехоэмиссия | ТР ТС 020/2011, ГОСТ 30805.22-2013 для оборудования класса Б |
| Помехоустойчивость к: | |
| электростатическим разрядам | ГОСТ 31818.11-2012, ТР ТС 020/2011 ГОСТ 30804.4.2-2013 (степ. жесткости 4) |
| наносекундным импульсным помехам | ГОСТ 30804.4.4-2013 (степ. жесткости 4) |
| микросекундным импульсным помехам большой энергии | СТБ МЭК 61000-4-5-2006, ГОСТ Р 51317.4.5-99 (степ. жесткости 4) |
| радиочастотному электромагнитному полю | ГОСТ 30804.4.3-2013 (степ. жесткости 4) |
| кондуктивным помехам | СТБ IEC 61000-4-6-2009, ГОСТ Р 51317.4.6-99 (степ. жесткости 3) |
| магнитному полю промышленной частоты | ГОСТ Р 50648-94 (степень жесткости 5) |
| импульсному магнитному полю | ГОСТ 30336-95/ГОСТ Р 50649-94 (степень жесткости 5) |
| затухающему колебательному магнитному полю | ГОСТ Р 50652-94 (степень жесткости 5) |
| Рабочие условия эксплуатации:
температура окружающего воздуха, °С относительная влажность при 30 (25) °С, % давление, кПа | от минус 40 до плюс 70 90 (100)** от 70 до 106,7 |
| Степень защищенности корпуса от проникновения воды и внешних твердых предметов ГОСТ 14254-2015 | IР51(IР55)** |
| Габаритные размеры, мм, не более:
счетчики для установки внутри помещений счетчики для наружной установки счетчики для установки на DIN-рейку | 202*140*76 239*183*78 150*126*72 |
| Масса, кг, не более:
счетчики для установки внутри помещений счетчики для наружной установки счетчики для установки на DIN-рейку | 0,7 0,6 0,85 |
| Гарантия | 5 лет |
| Средний срок службы | 30 лет |
| Средняя наработка до отказа | 220000 ч. |
| Межповерочный интервал | 16 лет |
ВАРИАНТЫ ИСПОЛНЕНИЯ ТЕ1000.ХХ
| Условное обозначение | Номинальный (максима-льный) ток, А | Номинальное напряжение, В | Класс
точности активной/реактивной энергии | Реле | Радио- модем |
|---|---|---|---|---|---|
Счетчики электроэнергии внутренней установки | |||||
ТЕ1000.00 | 5(100) | 230 | 1/1 | + | + |
ТЕ1000.01 | - | + | |||
ТЕ1000.02 | + | - | |||
ТЕ1000.03 | - | - | |||
Счетчики электроэнергии наружной установки | |||||
ТЕ1000.40 | 5(100) | 230 | 1/1 | + | + |
ТЕ1000.41 | - | + | |||
ТЕ1000.42 | + | - | |||
ТЕ1000.43 | - | - | |||
Счетчики электроэнергии для установки на DIN-рейку | |||||
ТЕ1000.60 | 5(80) | 230 | 1/1 | + | + |
ТЕ1000.61 | - | + | |||
ТЕ1000.62 | + | - | |||
ТЕ1000.63 | - | - | |||
Типы встраиваемых интерфейсных модулей ТЕ1000.00.ХХ
В данной таблице представлены модули которые устанавливаються на заводе изготовителе на основной плате.
Модули устанавливаються на все счетчики внутренней и наружной установки, а так же в исполнении на DIN-рейку
| Условное обозначение | Номинальный |
|---|---|
| 00 | Отсутствие интерфейсного модуля |
| 01 | Коммуникатор GSM ТЕ101.02.01А (сеть 2G) |
| 02 | Модем PLC |
| 04 | Коммуникатор 3G ТЕ101.03.01А (сеть 2G+3G) |
| 05 | Модем Ethernet |
| 08 | Модем ISM M-4.03Т.0.102А (ZigBee 2400 МГц) |
| 10 | Коммуникатор Wi-Fi ТЕ102.01.01А |
| 11 | Коммуникатор 4G ТЕ101.04.01А (сеть 2G+3G+4G) |
| 13 | Коммуникатор NBIoT ТЕ101.01.01А (сеть 2G+4G NBIoT) |
| 14 | Коммуникатор NBIoT ТЕ101.01.01А/1 (сеть 4G только NBIoT) |
| 15 | Модем LoRaWAN M-6Т.ZZ.ZZА |
| 16 | Модем Bluetooth M-7.ZZТ.ZZА |
| 17 | Модем PLC/ISM ТЕ103.01.01А |
| ZZ – вариант исполнения интерфейсного модуля | |
Типы встраиваемых интерфейсных модулей ТЕ1000.00.00.XX
В данной таблице представлены модули которые устанавливаються на площадке под клеменной крышкой.
Модули устанавливаються ТОЛЬКО НА СЧЕТЧИКАХ ВНУТРЕННЕЙ УСТАНОВКИ
| Условное обозначение | Номинальный |
|---|---|
| 00 | Отсутствие интерфейсного модуля |
| 01 | Коммуникатор GSM ТЕ101.02.01А (сеть 2G) |
| 02 | Модем PLC M-2.01Т.01 (однофазный) |
| 04 | Коммуникатор 3G ТЕ101.03.01, С-1.03.01 (сеть 2G+3G) |
| 05 | Модем Ethernet М-3.01Т.ZZ |
| 06 | Модем ISM М-4.01Т.ZZ (430 МГц) |
| 07 | Модем ISM М-4.02Т.ZZ (860 МГц) |
| 08 | Модем ISM М-4.03Т.0.112 (2400 МГц) |
| 09 | Модем оптический М-5.01Т.ZZ |
| 10 | Коммуникатор Wi-Fi ТЕ102.01.01 |
| 11 | Коммуникатор 4G ТЕ101.04.01, С-1.04.01 (сеть 2G+3G+4G)* |
| 12 | Коммуникатор 4G ТЕ101.04.01/1, С-1.04.01/1 (сеть 2G+4G)** |
| 13 | Коммуникатор NBIoT ТЕ101.01.01 (сеть 2G+4G (NB-IoT)) |
| 14 | Коммуникатор NBIoT ТЕ101.01.01/1 (сеть 4G (только NB-IoT)) |
| 15 | Модем LoRaWAN M-6.ZZТ.ZZ |
| 16 | Модем Bluetooth M-7.ZZТ.ZZ |
| 17 | Модем PLC/ISM ТЕ103.01.01 (однофазный) |
Примечания
ZZ – вариант исполнения интерфейсного модуля
В счетчики могут устанавливаться дополнительные интерфейсные модули со следующими характеристиками:
при питании от внутреннего источника счетчика с напряжением 12 В потребляемый ток не должен превышать 200 мА;
при питании от внешнего источника величина напряжения изоляции цепей интерфейса RS-485 модуля от цепей электропитания должна быть 4000 В (среднеквадратическое значение в течение 1 минуты).
* - Максимальная скорость в сети 4G 150 Мбит/с.
** - Максимальная скорость в сети 4G 10 Мбит/с.
 |  |  |
|---|
