ТЕ102

Коммуникаторы Wi-Fi серии ТЕ102

Цена от - руб. с НДС

Коммуникаторы ТЕ102 предназначены для сопряжения сетей Wi-Fi стандарта IEEE 802.11 b/g/n с локальной сетью объекта стандарта RS-485 для целей осуществления удаленного радиодоступа со стороны центра управления и сбора данных через сеть Интернет к счетчикам электроэнергии, контроллерам или другим средствам измерения или управления, расположенным на объекте и объединенным в локальную сеть.

НОРМАТИВНО ПРАВОВОЕ ОБЕСПЕЧЕНИЕ ТЕ102

Соответствие требованиям технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Коммуникаторы ТЕ102 работают на частотах, выделенных по решению ГКРЧ № 7-20-03-001 от 07.05.2007 с учетом изменений № 14-29-01 от 20.11.2014 г. для устройств малого радиуса действия с выходной мощностью передатчика, не требующей разрешения ГКРЧ на использование радиочастотных каналов. В соответствии с постановлением правительства РФ № 539 от 12 октября 2004 г. и редакции от 27.11.2014 г. регистрация коммуникатора не требуется при использовании вне закрытых помещений с высотой подвеса антенны менее 10 метров.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ТЕ102

Коммуникаторы серии ТЕ102.01 предназначены для сопряжения сетей Wi-Fi стандарта IEEE 802.11 b/g/n с локальной сетью объекта стандарта RS-485 для целей осуществления удаленного радиодоступа со стороны центра управления и сбора данных через сеть Интернет (далее диспетчерского центра) к счетчикам электроэнергии, контроллерам или другим средствам измерения или управления, расположенным на объекте и объединенным в локальную сеть.

Коммуникаторы могут использоваться как связной аксессуар в составе распределенных автоматизированных систем контроля и учета электроэнергии (АИИСКУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).

Коммуникаторы серии ТЕ102.01 могут работать одновременно и в режиме станции, и в режиме точки доступа. В режиме станции коммуникаторы выполняют функции клиента и (или) сервера TCP/IP, одновременно могут поддерживать до четырех TCP/IP-соединений с разными удаленными компьютерами. В режиме точки доступа любые действия с коммуникаторами запрещены, но имена коммуникаторов, как точки доступа, в сети Wi-Fi может быть просмотрено с помощью компьютера с Wi-Fi-модемом или смартфона.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ТЕ102

Коммуникаторы серии ТЕ102.01 выполнены в рамках единой идеологии, имеют одинаковое схемно-техническое решение, элементную базу, программное обеспечение, функциональные возможности и отличаются только конструктивным исполнением. Коммуникаторы серии ТЕ102.01 поддерживают все функции и протокол ранее выпускаемых коммуникаторов С-2.01, С-2.01.01, С-2.01.02.

ТЕ102.01

Самостоятельное, конструктивно законченное устройство с внешней антенной и питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В.

ТЕ102.01.01

Одноплатное, бескорпусное устройство с внешней антенной для установки в счетчики электроэнергии ТЕ3000, ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МКТ, ПСЧ-4ТМ.05МН, ПСЧ-4ТМ.05МНТ или другие устройства с габаритными размерами отсека для установки дополнительных интерфейсных модулей.

ТЕ102.01.02

Одноплатное, бескорпусное устройство с внутренней антенной для установки в счетчики электроэнергии ТЕ3000, ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МКТ, ПСЧ-4ТМ.05МН, ПСЧ-4ТМ.05МНТ или другие устройства с габаритными размерами отсека для установки дополнительных интерфейсных модулей.

ТЕ102.01.01А

Несамостоятельное одноплатное устройство с внутренней антенной для установки в счетчики электроэнергии с расщепленной архитектурой ПСЧ-4ТМ.05МН, ПСЧ-4ТМ.05МНТ, СЭБ-1ТМ.03Т.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ТЕ102

Коммуникаторы могут подключаться к одной из двух точек доступа Wi-Fi стандарта IEEE 802.11 b/g/n, обеспечивающих их выход в сеть Интернет. В зависимости от конфигурации коммуникаторов, выбор сети (точки доступа) может производиться либо автоматически, либо принудительно.

Коммуникаторы ТЕ102.01 могут работать в режиме клиента и (или) сервера TCP/IP и одновременно поддерживать до четырех TCP/IP-соединений с разными удаленными компьютерами как через сеть Интернет, так и через местную сеть Wi-Fi. При этом входящих соединений (коммуникатор является сервером TCP/IP) может быть не более двух.

Исходящие TCP/IP-соединения (коммуникатор является клиентом TCP/IP) устанавливаются с удаленными компьютерами по инициативе коммуникаторов в соответствии с конфигурационными параметрами коммуникатора:

по интерфейсному запросу в формате протокола коммуникатора; по конфигурируемому таймеру автосоединения (непрерывное соединение); по конфигурируемому расписанию автосоединения.

Коммуникаторы ТЕ102.01 имеют ряд пользовательских конфигурационных параметров, которые определяют их свойства и поведение в системе, могут быть изменены дистанционно от удаленного компьютера через сеть Wi-Fi (удаленное конфигурирование) или через сеть RS-485 объекта (местное конфигурирование).

Коммуникаторы выполняют функцию преобразования скорости и позволяют осуществлять обмен с устройствами, подключенными к интерфейсу RS-485, на скоростях обмена в диапазоне от 300 до 115200 бит/с (с битом контроля четности, нечетности и без него). Поддерживается обмен восьми и семи битыми последовательностями с одним стоповым битом.

Коммуникаторы ТЕ102.01, ТЕ102.01.01, ТЕ102.01.02 имеют два дискретных изолированных входа телесигнализации и два дискретных изолированных выхода телеуправления с возможностью удаленного считывания их состояний и управления выходами.

Коммуникаторы ТЕ102.01, ТЕ102.01.01, ТЕ102.01.02 имеют встроенные часы реального времени и позволяют производить удаленную и местную установку времени, коррекцию и синхронизацию времени по серверам точного времени Интернет.

Коммуникатор ТЕ102.01.01А не имеет собственных часов и считывает текущее время из счетчика, в который он установлен.

Коммуникаторы ТЕ102.01 ведут журналы событий с возможностью их последующего просмотра:

Коммуникаторы имеют светодиодное устройство индикации для отображения текущего состояния.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕ102

Наименование величиныЗначение
Номинальное напряжение питания:
ТЕ102.01 230 В переменного тока частотой 50 Гц или постоянного тока
ТЕ102.01.01, ТЕ102.01.0212 В постоянного тока
ТЕ102.01.01А3,3 В постоянного тока
Рабочий диапазон напряжений питания:
ТЕ102.01 от 80 до 276 В переменного или постоянного тока
ТЕ102.01.01, ТЕ102.01.02от 6 до 18 В постоянного тока
Предельный диапазон напряжений питания ТЕ102.01от 276 до 440 В переменного или
постоянного тока (в течение 6 часов)
Средний потребляемый ток в диапазоне рабочих напряжений, мА: ТЕ102.01
Питание от сети переменного/постоянного тока
Режим ожидания
80 В21/12
230 В14/6
276 В19/56
Режим передачи по GPRS
80 В21/12
230 В14/6
276 В19/5
Средний потребляемый ток в диапазоне рабочих напряжений, мА: ТЕ102.01.01, ТЕ102.01.02
Питание от сети переменного/постоянного тока
Режим ожидания
6 В90
12 В50
18 В35
Режим передачи по GPRS
6 В90
12 В50
18 В35
Характеристики Wi-Fi-модуля:
поддерживаемые протоколыIEEE 802.11 b/g/n
диапазон частот, МГц от 2412 до 2483,5
максимальная выходная мощность передатчика не более, мВт100
максимальный размер буфера приема/передачи, байт1000
Характеристики интерфейса RS-485:
скорость передачи информации, бит/с300, 600, 1200, 2400, 4800, 9600, 19200, 28800, 38400,
57600, 76800, 115200 с битом контроля четности,
нечетности или без него.
Восьми или семи битные последовательности с одним
стоповым битом.
количество подключаемых устройствдо 32 (стандартной нагрузки 12 кОм)
до 64 (1/2 стандартной нагрузки 24 кОм)
до 128 (1/4 стандартной нагрузки 48 кОм)
до 256 (1/8 стандартной нагрузки 96 кОм)
Характеристики выходов телеуправления (кроме ТЕ102.01.01А):
число выходов2
максимальное напряжение, В30 (в состоянии «разомкнуто»)
максимальный ток, мА50 (в состоянии «замкнуто»)
Характеристики входов телесигнализации (кроме ТЕ102.01.01А):
число входов2
напряжение присутствия сигнала, Вот плюс 5 до плюс 30
напряжение отсутствия сигнала, Вот 0 до плюс 1
Рабочие условия эксплуатации:
температура окружающего воздуха, °Сот минус 40 до плюс 60
относительная влажность, %до 90 при 30 °С
давление, кПа (мм. рт. ст.)от 70 до 106,7 (от 537 до 800)
ПомехоэмиссияТР ТС 020/2011, ГОСТ 30805.22-2013 для оборудования класса Б
Помехоустойчивость:критерий качества функционирования А
к воздействию электростатических разрядовГОСТ 30804.4.2-2013, степень жесткости 4
к воздействию наносекундных импульсных помехГОСТ 30804.4.4-2013, степень жесткости 4
к воздействию микросекундных импульсных помех большой энергииСТБ МЭК 61000-4-5-2006, ГОСТ Р 51317.4.5-99, степень жесткости 4
к воздействию провалов и кратковременных прерываний напряжения электропитанияГОСТ 30804.4.11-2013, класс электромагнитной обстановки 2
Гарантийный срок эксплуатации, лет5
Средняя наработка до отказа, час90000
Средний срок службы, лет*30
Время восстановления, час2
Масса не более, кг:
ТЕ102.010,45
ТЕ102.01.01, ТЕ102.01.02 0,07
Габаритные размеры, мм:
ТЕ102.01140,5*162*47,6
ТЕ102.01.01133*55,5*19,5
ТЕ102.01.02 133*57,6*19,5
* - Средний срок службы батареи резервного питания встроенных часов не менее 10 лет. Применяется литиевая батарея CR 2032TH22 с номинальным напряжением 3 В.

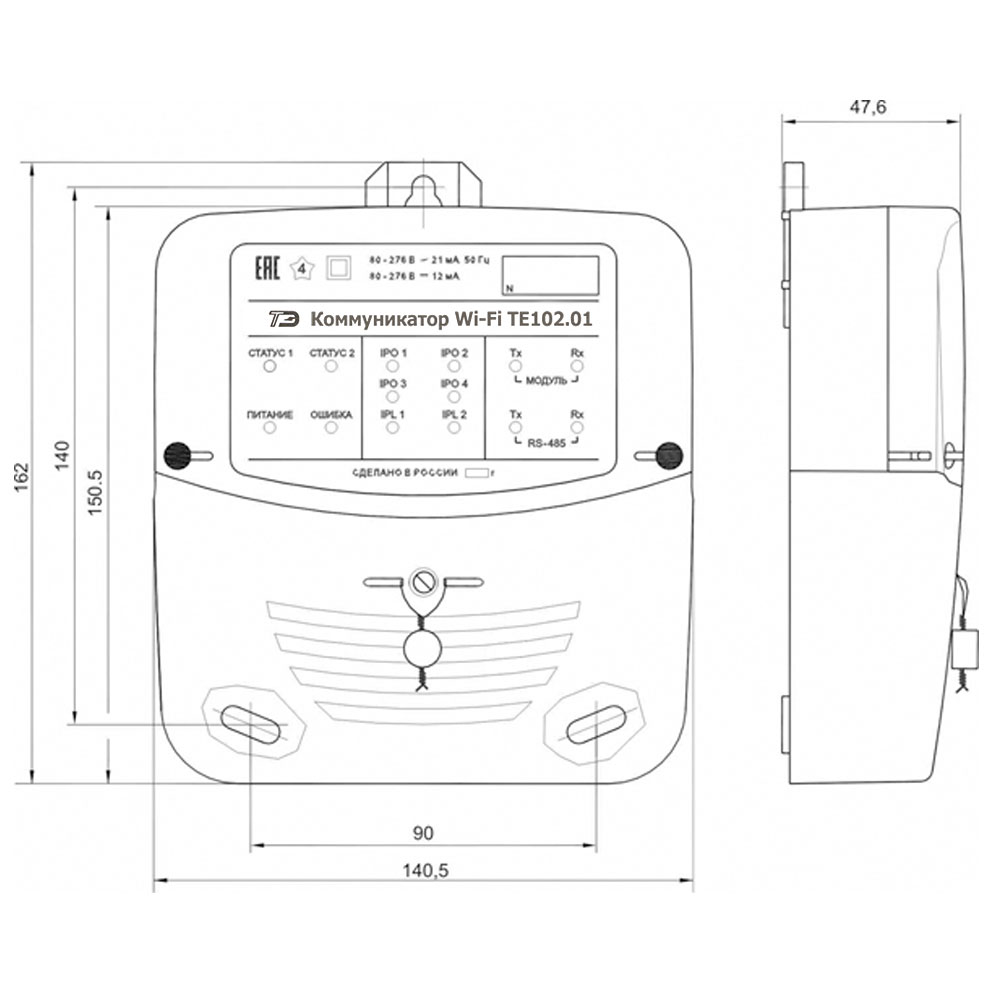

Габаритные размеры ТЕ102

ВАРИАНТЫ ИСПОЛНЕНИЯ ТЕ102

Условное обозначениеОсобенности
ТЕ102.01Самостоятельное, конструктивно законченное устройство с внешней антенной и питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В.
ТЕ102.01.01Одноплатное, бескорпусное устройство с внешней антенной для установки в счетчики электроэнергии ТЕ3000, ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МКТ, ПСЧ-4ТМ.05МН, ПСЧ-4ТМ.05МНТ или другие устройства с габаритными размерами отсека для установки дополнительных интерфейсных модулей счетчика ПСЧ-4ТМ.05МКТ с питанием от внешнего источника постоянного тока в диапазоне напряжений от 6 до 18 В.
ТЕ102.01.02Одноплатное, бескорпусное устройство с внутренней антенной для установки в счетчики электроэнергии ТЕ3000, ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МКТ, ПСЧ-4ТМ.05МН, ПСЧ-4ТМ.05МНТ или другие устройства с габаритными размерами отсека для установки дополнительных интерфейсных модулей счетчика ПСЧ-4ТМ.05МКТ с питанием от внешнего источника постоянного тока в диапазоне напряжений от 6 до 18 В.
ТЕ102.01.01AНесамостоятельное одноплатное устройство с внутренней антенной для встраивания в счетчики электроэнергии с расщепленной архитектурой ПСЧ-4ТМ.05МН, ПСЧ-4ТМ.05МНТ, СЭБ-1ТМ.03Т
