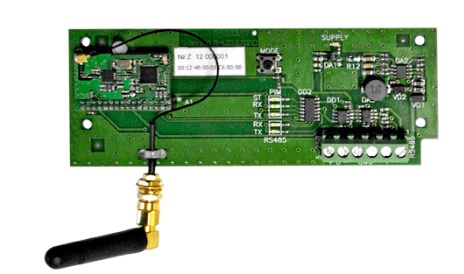

ISM M-4.03Т.0, ISM M-4.03Т.1
Цена от 4 000,00 до 7 300,00 руб. с НДС
ISM модем
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ M-4.03Т.0, ISM M-4.03Т.1
Модемы предназначены для организации беспроводной сети (радиосети) передачи данных в диапазоне частот ISM 2,4 ГГц и реализуют сопряжение радиосети с узлом локальной сети стандарта RS-485 при обеспечении возможности конфигурирования основных параметров коммуникации.
Основным способом применения модемов является их использование в качестве каналообразующей аппаратуры автоматизированных систем контроля и учета энергоресурсов (АИИС КУЭ).
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ M-4.03Т.0, ISM M-4.03Т.1
- Способ монтажа: модем устанавливается на DIN-рейку (ISM M-4.03Т.1) или в штатное место в корпусе электросчетчика (ISM M-4.03Т.0).
- Возможность использования как внутренних, так и внешних антенн
- Устойчивость к климатическим воздействиям (от –40?С до +60?С).
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ M-4.03Т.0, ISM M-4.03Т.1
- Формирование и поддержание радиосети для организации двунаправленного обмена данными между управляющей системой и рассредоточенными счетчиками электроэнергии
- Автоматическая маршрутизация пакетов с использованием механизмов ретрансляции и динамической адаптации к условиям окружающей среды (спецификация ZigBee PRO)
- Дистанционное и локальное конфигурирование параметров коммуникации
- Индикация режимов работы
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ M-4.03Т.0, ISM M-4.03Т.1
| Наименование величины | Значение | |
|---|---|---|
| ISM M-4.03Т.1 | ISM M-4.03Т.0 | |
| Электропитание | ||
| Напряжение питания, В | от 160 до 265 | от 5 до 25 |
| Потребляемая мощность, Вт | не более 1,1 | |
| Радиоинтерфейс | ||
| Физический уровень | ||
| Спецификация | IEEE.802.15.4 | |
| Диапазон рабочих частот, МГц | 2400…2483,5 | |
| Количество частотных каналов | 16 | |
| Скорость передачи данных, кбит/сек | до 250 | |
| Выходная мощность, не более | 20 дБм | |
| Тип модуляции | O-QPSK | |
| Спецификация | IEEE.802.15.4 | |
| Сетевой уровень | ||
| Спецификация | ZigBee PRO | |
| Топология сети | полносвязная одноранговая сеть | |
| Маршрутизация | автоматическая, с использованием динамической оптимизации выбора маршрута | |
| Формирование сети | автоматическое, с использованием логического идентификатора сети | |
| Разделение сетей | принудительное, с использованием логического идентификатора и/или на основе выбора в качестве рабочих различных частотных каналов | |
| Выбор частотного канала | принудительный/автоматический | |
| Количество узлов в сети | 1 координатор/до 512 роутеров | |
| Количество сетей | 65000 | |
| Глубина ретрансляции | до 15 | |
| Интерфейс подключения к счетчикам* | ||
| Тип интерфейса | RS-485 | |
| Скорость передачи данных, бит/сек | 1200, 2400, 4800, 9600, 14400, 19200, 38400, 115200 | |
| Количество бит в слове | 8 | |
| Количество стоповых бит | 1, 2 | |
| Контроль четности | нет; чет; нечет | |
| Количество подключаемых устройств | до 256 | |
| Рабочие условия эксплуатации | ||
| Температура окружающего воздуха, ?С | от -40 до +60 | |
| Относительная влажность | до 93% при +35 ?С | |
| Давление, кПа (мм рт.ст.) | до 114 | |
| Массогабаритные характеристики | ||
| Масса, г | 150 | 55 |
| Габаритные размеры, мм | 98х72х69 | 133х51х19 |
| * для модемов с функционалом «роутер»
** для модемов с функционалом «координатор» | ||
ВАРИАНТЫ ИСПОЛНЕНИЯ M-4.03Т.0, ISM M-4.03Т.1
Способ формирования условного обозначения
Модем ISM M-4.03Т.X.YZQ
| 4- | ISM; | |
|---|---|---|
| 03 ? | 2.4ГГц | |
| X ? | конструктив | 0 - бескорпусной
1 - корпусной |
| Y ? | функционал | 0 - координатор
1 - роутер |
| Z ? | тип антенны | 0 - внутренняя
1 - внешняя |
| Q ? | тип интерфейса | 0 - RS-232+RS-485
1 - RS-232 2 - RS-485 3 - UART |
ДОСТУПНЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ
Бескорпусные модемы:
Модем ISM M-4.03Т.0.112
Модем ISM M-4.03Т.0.102
Корпусные модемы:
Модем ISM M-4.03Т.1.112
Модем ISM M-4.03Т.1.102
Модем ISM M-4.03Т.1.012
Модем ISM M-4.03Т.1.002
Модем ISM M-4.03Т.1.011
Модем ISM M-4.03Т.1.001
