Коммуникаторы GSM серии ТЕ101
Цена от 7 600,00 до 13 500,00 руб. с НДС
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ТЕ101
Коммуникаторы, в зависимости от варианта исполнения, предназначены для сопряжения сетей подвижной радиотелефонной связи стандарта GSM900/1800, UMTS2000 и LTE с локальной сетью объекта стандарта RS-485 с целью осуществления удаленного радиодоступа со стороны центра управления и сбора данных (далее диспетчерского центра) к счетчикам электроэнергии, УСПД, контроллерам или другим средствам измерения или управления, расположенным на объекте и объединенным в локальную сеть.
Коммуникаторы могут использоваться как связной аксессуар в составе распределенных автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АИИС КУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).
Коммуникаторы серии ТЕ101 выполнены в рамках единой идеологии, имеют одинаковое схемно-техническое решение, одинаковую элементную базу, одинаковое программное обеспечение, одинаковые функциональные возможности и отличаются только конструктивным исполнением и типом модуля связи. Коммуникаторы серии ТЕ101 поддерживают все функции и протокол ранее выпускаемых коммуникаторов С-1.01, С-1.02, С-1.02.01, С-1.02.01А, С-1.03 и коммуникаторов серии С-1.
НОРМАТИВНО ПРАВОВОЕ ОБЕСПЕЧЕНИЕ ТЕ101
Соответствие:
-требованиям технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (ГОСТ Р 52319-2005);
-требованиям технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств»: (ГОСТ IEC 60950-1-2014, ГОСТ 30804.3.2-2013, ГОСТ CISPR 24-2013, ГОСТ 30805.22-2013);
- правилам применения абонентских станций (абонентских радиостанций) сетей подвижной радиотелефонной связи стандарта GSM-900/1800, утвержденные приказом Минкомсвязи России от 24.10.2017 г. № 571;
- правилам применения абонентских станций (абонентских радиостанций) сетей подвижной радиотелефонной связи стандарта UMTS с частотным дуплексным разносом и частотно-кодовым разделением радиоканалов, работающих в диапазоне 2000 МГц, утвержденные приказом Минкомсвязи России от 24.10.2017 № 571;
- правилам применения абонентских терминалов (АТ) систем подвижной радиотелефонной связи стандарта UMTS с частотным дуплексным разносом и частотно-кодовым разделением радиоканалов, работающих в диапазоне 900 МГц, утвержденные приказом Минкомсвязи России от 13.10.2011 № 257.
- правилам применения абонентских терминалов сетей подвижной радиотелефонной связи стандарта LTE и его модификации LTE-Advanced. Утвержденные приказом Минкомсвязи России № 128 от 06.06.2011 г. в редакции приказов Минкомсвязи России от 12.05.2014 N 123, от 06.10.2014 N 333, от 10.03.2015 N 68, от 05.05.2015 N 153;
-техническим условиям ФРДС.468354.001ТУ.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ТЕ101
Коммуникаторы обеспечивает возможность установки двух персональных идентификационных карт абонента (SIM-карт) разных операторов мобильной связи и регистрации в сетях с автоматическим или принудительным выбором технологии в соответствии с конфигурационными параметрами. Единовременная регистрация производится только в сети одного оператора мобильной связи.
В зависимости от конфигурации коммуникатора, выбор сети (SIM-карты) может производиться либо автоматически, либо принудительно. Коммуникаторы могут работать в сети GSM , UMTS или LTE с использованием технологии пакетной передачи данных (GPRS, HSPA), и в режиме канальной передачи данных с использованием технологии CSD (модемное соединение).
Коммуникаторы могут устанавливать и поддерживать одновременно до четырех исходящих и двух входящих TCP/IP-соединений с разными удаленными компьютерами через сеть Интернет и шлюз оператора мобильной связи, в сети которого они зарегистрированы. По каждому открытому соединению может производиться независимый асинхронный обмен данными с устройствами, подключенными к коммуникаторам.
Коммуникаторы имеет ряд пользовательских конфигурационных параметров, которые определяют его свойства и поведение в системе и могут быть изменены дистанционно от удаленного компьютера через сеть мобильной связи (удаленное конфигурирование) или через сеть RS-485 объекта (местное конфигурирование).
Коммуникаторы выполняют функцию преобразования скорости и позволяют осуществлять обмен с устройствами, подключенными к интерфейсу RS-485, на скоростях обмена в диапазоне от 300 до 115200 бит/с с битом контроля нечетности, четности и без него, независимо от технологии и скорости передачи данных в сети мобильной связи. Коммуникаторы, по интерфейсу RS-485, поддерживают восьмибитный и семибитный формат информационного байта в зависимости от конфигурирования. Для работы с технологическим ПО «Конфигуратор СЭТ-4ТМ», коммуникаторы обеспечивают переход из семибитного формата в восьмибитный формат информационного байта независимо от конфигурирования при установке перемычки «Запрет коммуникации».
Коммуникаторы, кроме ТЕ101.02.01А, ТЕ101.03.01А, имеют два дискретных изолированных входа телесигнализации и два дискретных изолированных выхода телеуправления с возможностью удаленного считывания их состояний и управления выходами. В зависимости от конфигурации, коммуникаторы, по измененным состояниям входов телесигнализации, могут формировать и передавать SMS сообщение абоненту, номер которого указан в параметрах конфигурации. На базе входов телесигнализации может быть организована простая охранная система.
Коммуникаторы ТЕ101.02.01А, ТЕ101.03.01А, встраиваемые в счетчики наружной установки (split) ПСЧ-4ТМ.05МН, ПСЧ-4ТМ.05МНТ, СЭБ-1ТМ.03Т и другие, могут производить рассылку SMS-сообщений с учтенной многотарифной энергией на начало суток и на начало месяца по конфигурируемому расписанию рассылки. Рассылка производится на два конфигурируемых абонентских номера.
Коммуникаторы ТЕ101.02,01, ТЕ101.03.01, ТЕ101.04.01, ТЕ101.04.01/1 могут устанавливаться в счетчики СЭТ-4ТМ.03МКТ, ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МКТ.
Коммуникаторы имеют встроенные часы реального времени и позволяют производить удаленную и местную установку времени, коррекцию и синхронизацию времени по серверам точного времени Интернет.
Коммуникаторы ведут журналы событий с возможностью их последующего местного или удаленного просмотра:
- журнал времени выключения/включения;
- статусный журнал;
- журнал CSD соединений;
- журнал регистрации в сети оператора сотовой связи;
- журнал изменения состояний входов телесигнализации;
- журнал коррекции времени;
- журнал трафика GPRS;
- журнал несанкционированного доступа к параметрам и данным;
- журнал перепрограммирования параметров;
- журнал GPRS-сессий с основным диспетчерским сервером;
- журнал GPRS-сессий с вспомогательным диспетчерским сервером;
- журнал GPRS-сессий с сервером технической поддержки;
- журнал GPRS-сессий с сервером точного времени;
- журнал GPRS-сессий с удаленным клиентом 1;
- журнал GPRS-сессий с удаленным клиентом 2.
Коммуникаторы имеют устройство индикации, состоящее из одиночных светодиодных индикаторов, для отображения текущего состояния.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕ101
| Наименование величины | Значение |
|---|---|
| Номинальное напряжение питания: | |
| ТЕ101.02(Д), ТЕ101.03(Д), ТЕ101.04(Д), ТЕ101.04(Д)/1 | 230 переменного тока частотой 50 Гц или 230 постоянного тока |
| ТЕ101.02.01, ТЕ101.03.01, ТЕ101.04.01, ТЕ101.04.01/1 | 12 постоянного тока |
| ТЕ101.02.01А, ТЕ101.03.01А | 4,1 постоянного тока |
| Рабочий диапазон напряжений питания: | |
| ТЕ101.02(Д), ТЕ101.03(Д), ТЕ101.04(Д), ТЕ101.04(Д)/1 | от 80 до 276 В переменного или постоянного тока |
| ТЕ101.02.01, ТЕ101.03.01, ТЕ101.04.01, ТЕ101.04.01/1 | от 6 до 18 В постоянного тока |
| ТЕ101.02.01А, ТЕ101.03.01А | от 3,6 до 4,5 постоянного тока |
| Предельный рабочий диапазон электропитания в аварийном режиме сети для коммуникаторов ТЕ101.02(Д), ТЕ101.03(Д), ТЕ101.04(Д), ТЕ101.04(Д)/1, В | от 276 до 440 В переменного или постоянного тока (в течение 6 часов) |
| Максимальный средний потребляемый ток в диапазоне рабочих напряжений коммуникаторов ТЕ101.02(Д), ТЕ101.03(Д), ТЕ101.04(Д), ТЕ101.04(Д)/1, мА: Питание от сети переменного/постоянного тока |
|
| Питание от сети переменного/постоянного тока | |
| Режим ожидания | |
| 80 В | 25/13 |
| 230 В | 15/7 |
| 276 В | 13/6 |
| Режим передачи по GPRS | |
| 80 В | 45/35 |
| 230 В | 25/13 |
| 276 В | 20/11 |
| Максимальный средний потребляемый ток в диапазоне рабочих напряжений коммуникаторов ТЕ101.02,01, ТЕ101.03.01, ТЕ101.04.01, ТЕ101.04.01/1, мА: |
|
| Режим ожидания | |
| 6 В | 30 |
| 12 В | 20 |
| 18 В | 15 |
| Режим передачи по GPRS | |
| 6 В | 260 |
| 12 В | 140 |
| 18 В | 80 |
| Максимальный размер буфера приема/передачи со стороны сети мобильной связи, байт | 1500 для каждого из шести соединений |
| Характеристики интерфейса RS-485: | |
| формат информационного байта | конфигурируемый: восьмибитный и семибитный формат с битом контроля нечетности, четности и без него; |
| скорость передачи информацией, бит/с | конфигурируемая: 300, 600, 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 76800, 115200; |
| количество подключаемых устройств | до 32 (стандартной нагрузки 12 кОм);
до 64 (1/2 стандартной нагрузки 24 кОм); до 128 (1/4 стандартной нагрузки 48 кОм); до 256 (1/8 стандартной нагрузки 96 кОм); |
| Максимальный размер буфера приема/передачи со стороны сети RS-485, байт | 1500 |
| Характеристики выходов телеуправления: | |
| число выходов | 2 |
| максимальное напряжение, В | 30 (в состоянии "разомкнуто") |
| максимальный ток, мА | 50 (в состоянии "замкнуто") |
| Рабочие условия эксплуатации: | |
| температура окружающего воздуха, °С | от минус 40 до плюс 60 |
| относительная влажность, % | до 90 при 30 °С |
| давление, кПа (мм. рт. ст.) | от 70 до 106,7 (от 537 до 800) |
| Помехоэмиссия | Технический регламент Таможенного союза ТР ТС 020/2011: ГОСТ 30805.22-2013 для оборудования класса Б, ГОСТ 30804.3.2-2013 |
| Помехоустойчивость | Технический регламент Таможенного союза ТР ТС 020/2011: ГОСТ CISPR 24-2013 |
| Средняя наработка до отказа, час | 90 000 |
| Средний срок службы, лет | 10 |
| Время восстановления, час | 2 |
| Масса не более, кг: | |
| без упаковки | |
| ТЕ101.02, ТЕ101.03, ТЕ101.04, ТЕ101.04/1 | 0,45 |
| ТЕ101.02Д, ТЕ101.03Д, ТЕ101.04Д, ТЕ101.04Д/1 | 0,35 |
| ТЕ101.02.01, ТЕ101.03.01, ТЕ101.04.01, ТЕ101.04.01/1 | 0,07 |
| в потребительской таре | |
| ТЕ101.02, ТЕ101.03, ТЕ101.04, ТЕ101.04/1 | 0,65 |
| ТЕ101.02Д, ТЕ101.03Д, ТЕ101.04Д, ТЕ101.04Д/1 | 0,55 |
| ТЕ101.02.01, ТЕ101.03.01, ТЕ101.04.01, ТЕ101.04.01/1 | 0,25 |
| Габаритные размеры, мм: | |
| ТЕ101.02, ТЕ101.03, ТЕ101.04, ТЕ101.04/1 | 140,5*162*47,6 |
| ТЕ101.02Д, ТЕ101.03Д, ТЕ101.04Д, ТЕ101.04Д/1 | 108*113*65 |
| ТЕ101.02.01, ТЕ101.03.01, ТЕ101.04.01, ТЕ101.04.01/1 | 133*57,6*19,5 |
| Гарантийный срок эксплуатации, лет | 5 |
В коммуникаторах ТЕ101.02.01А, ТЕ101.03.01А отсутствуют входы телесигнализации и выходы телеуправления.
| |
ВАРИАНТЫ ИСПОЛНЕНИЯ ТЕ101
| Условное обозначение | Технология сети | Особенности |
|---|---|---|
| ТЕ101.02
ТЕ101.03 ТЕ101.04 ТЕ101.04/1 | 2G
2G, 3G 2G, 3G, 4G 2G, 4G | Конструктивно законченное устройство в корпусе с трехточечным креплением, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В. Группа IP51 по ГОСТ 14254-2015 |
| ТЕ101.02Д
ТЕ101.03Д ТЕ101.04Д ТЕ101.04Д/1 | 2G
2G, 3G 2G, 3G, 4G 2G, 4G | Конструктивно законченное устройство в корпусе для крепления на DIN-рейку, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В. Группа IP50 по ГОСТ 14254-2015 |

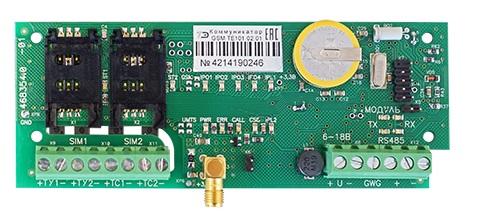

| ТЕ101.02.01
ТЕ101.03.01 ТЕ101.04.01 ТЕ101.04.01/1 | 2G
2G, 3G 2G, 3G, 4G 2G, 4G | Одноплатное, бескорпусное устройство, самостоятельной поставки, для установки в счетчик электрической энергии с габаритными размерами отсека для установки дополнительных интерфейсных модулей счетчиков ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МКТ, СЭТ-4ТМ.03МКТ, ПСЧ-4ТМ.05МН, ПСЧ-4ТМ.05МНТ внутренней установки с питанием от внешнего источника постоянного тока в диапазоне напряжений от 6 до 18 В. |
| ТЕ101.02.01А
ТЕ101.03.01А | 2G
2G, 3G | Одноплатное устройство для встраивания в счетчики ПСЧ-4ТМ.05МН, ПСЧ-4ТМ.05МНТ, СЭБ-1ТМ.03Т наружной установки. |
| Примечание – Коммуникаторы ТЕ101.02.01А, ТЕ101.03.01А не предназначены для самостоятельной поставки и поставляются только в составе счетчиков ПСЧ-4ТМ.05МН, ПСЧ-4ТМ.05МНТ, СЭБ-1ТМ.03Т. | ||
