ПСЧ-3ТА.07
ПСЧ-3ТА.07 электросчетчик трехфазный многотарифный. Цена от 2 749,00 до 3 897,00 руб. В наличии на складе! скидки до 30%! Доставка по РФ! Технические характеристики ПСЧ-3ТА.07
ПСЧ-3ТА.07 счетчик электрической энергии снятый с серийного производства. В настоящее время выпускается под маркой ПСЧ-3А.06Т
Поможем подобрать замену старой модели (831) 410-80-85 Звони!
Cчетчик ПСЧ-3ТА.07.112 Цена 3 498,00 руб. с НДС
Cчетчик ПСЧ-3ТА.07.112.1 Цена 3 897,00 руб. с НДС
Cчетчик ПСЧ-3ТА.07.112.2 Цена 2 998,00 руб. с НДС
Cчетчик ПСЧ-3ТА.07.122 Цена 2 849,00 руб. с НДС
Cчетчик ПСЧ-3ТА.07.312 Цена 3 497,00 руб. с НДС
Cчетчик ПСЧ-3ТА.07.312.1 Цена 3 897,00 руб. с НДС
Cчетчик ПСЧ-3ТА.07.512 Цена 2 749,00 руб. с НДС
Cчетчик ПСЧ-3ТА.07.512.1 Цена 2 988,00 руб. с НДС
Cчетчик ПСЧ-3ТА.07.612 Цена 2 897,00 руб. с НДС
Cчетчик ПСЧ-3ТА.07.612.1 Цена 3 259,00 руб. с НДС
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-3ТА.07
Счетчик ПСЧ-3ТА.07 предназначен для учета активной электроэнергии в трех-, четырехпроводных сетях переменного тока частотой 50 Гц, дифференцированного как по времени суток, так и по уровню потребляемой электроэнергии и мощности.
Интерфейс связи RS-485 или оптический порт и программируемые импульсные выходы позволяют использовать электросчетчик в составе любых автоматизированных систем учета (АСКУЭ).
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-3ТА.07
Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ИЛГШ.411152.111 ТУ
Сертификат соответствия РОСС RU.АЯ74.В33477
Сертификат об утверждении типа средств измерений RU.C.34.011.A №26081
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-3ТА.07
- Жидкокристаллический индикатор (ЖКИ) или электромеханическое отсчетное устройство (ОУ), защищенное от электромагнитных воздействий
- Внутренний тарификатор на два тарифа (электросчетчики с ОУ) или четыре тарифа (электросчетчики с ЖКИ)
- 9 тарифных зон
- 12 сезонов
- Интерфейс связи RS-485 или оптопорт
- Точность хода 0,5 сек/сут
- Тарифное расписание на каждый день недели каждого месяца и праздничные дни каждого месяца
- Энергонезависимая память
- Программируемый импульсный выход (пять режимов)
- В качестве датчика тока используется токовый трансформатор, комбинированный датчик
- Светодиодная индикация действующего тарифа у счетчиков электроэнергии с отсчетным устройством
- Скорость обмена - до 115200 бод по RS-485 и 9600 бод по оптопорту
- Возможность задания лимита мощности с функцией контроля при превышении установленного лимита
- SMD-монтаж
- Возможность подключения внешнего резервного источника питания 9В для снятия показаний при отсутствии 230В
- Имеются модели со встроенными GSM-модемом или радиомодемом.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-3ТА.07
Регистрация и хранение учтенной электрической электроэнергии и максимальной мощности каждого получаса.
Счетчик электроэнергии ПСЧ-3ТА.07 сохраняет в энергонезависимой памяти количество учтенной энергии:
- значение учтенной активной электроэнергии нарастающим итогом с момента изготовления по всем тарифам;
- значение учтенной активной элеткроэнергии на начало каждого месяца по всем тарифам;
- значение учтенной активной электроэнергии нарастающим итогом с превышением лимита мощности по всем тарифам
- значение мгновенной мощности нагрузки;
- регистрацию и хранение времени включения/отключения питания на зажимы электросчетчика.
Счетчик электроэнергии ПСЧ-3ТА.07 имеет возможность перепрограммирования через интерфейс RS-485 и оптопорт следующих параметров:
- скорости обмена;
- группового пароля, индивидуального пароля, адреса.
Счетчик электроэнергии имеет возможность считывания и перепрограммирования через интерфейс RS-485 или оптопорт следующих параметров:
- категории потребителя;
- расписания праздничных дней;
- годового тарифного расписания (на каждый день недели или праздничный день месяца);
- лимита мощности и месячного лимита энергии;
- разрешение/запрет автоматического перехода с «летнего» времени на «зимнее», и наоборот;
- переключение импульсного выхода для поверки счетчика электроэнергии или для контроля электропотребления с возможностью формирования сигнала на отключение.
Счетчик электроэнергии с ЖКИ обеспечивает отображение информации не только об энергопотреблении по каждому из четырех тарифов, но и о текущей дате, текущем времени суток, текущей мощности, месячном энергопотреблении за каждый месяц года по каждому из тарифов, тарифном расписании на текущий день недели.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-3ТА.07
| Наименование величины | Значение | |
|---|---|---|
| Номинальное напряжение, В | 3х230/400 | 3х(120-230)/(208-400) |
| Рабочий диапазон, В | от 198 до 253 | от 108 до 256 |
| Расширеннный диапазон, В | от 160 до 265 | от 96 до 265 |
| Предельный диапазон, В | от 0 до 265 | |
| Номинальная сила тока, А | 5 | 10 |
| Максимальная сила тока, А | 7,5; 50; | 100 |
| Класс точности | 1 | |
| Частота сети, Гц | 50 ± 2,5 | |
| Чувствительность, А | 0,01; 0,02; 0,04 | |
| Количество тарифов | 2 или 4 | |
| Полная потребляемая мощность, В·А | не более 7,5 | не более 1,5 |
| Активная потребляемая мощность, Вт | не более 1,6 | не более 0,7 |
| Передаточные числа телеметрического выхода в основном (поверочном) режиме, имп./кВт·ч | 5000 (100000); 500 (10000) | |
| Установленный и предельный диапазон рабочих температур, °С | от –20 до +55, от –40 до +55 | |
| Средняя наработка счетчика электроэнергии на отказ, ч | 880000 | |
| Межповерочный интервал, лет | 10 | |
| Средний срок службы до капитального ремонта, лет | 30 | |
| Габаритные размеры, мм: | ||
| для электросчетчиков с ОУ | 325х170х70 | |
| для электросчетчиков с ЖКИ | 325х170х77 | |
| Масса счетчика электроэнергии, кг | не более 1,5 | |

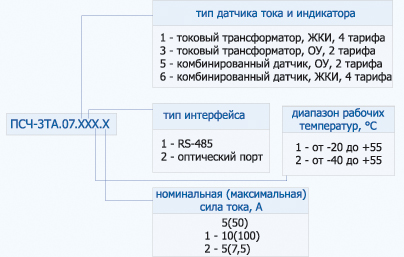

ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-3ТА.07
| Условное обозначение | Номинальное напряжение, В | Базовый(максимальный) ток, А | Класс точности | Тип интерфейса | Тип индикатора |
|---|---|---|---|---|---|
| ПСЧ-3ТА.07.112 | 3*(120-230)/(208-400) | 5(50) | 1 | RS-485 | ЖКИ |
| ПСЧ-3ТА.07.112.1 | 3*(120-230)/(208-400) | 10(100) | 1 | RS-485 | ЖКИ |
| ПСЧ-3ТА.07.112.2 | 3*(120-230)/(208-400) | 5(7,5) | 1 | RS-485 | ЖКИ |
| ПСЧ-3ТА.07.122 | 3*230/400 | 5(50) | 1 | оптопорт | ЖКИ |
| ПСЧ-3ТА.07.312 | 3*(120-230)/(208-400) | 5(50) | 1 | RS-485 | ОУ |
| ПСЧ-3ТА.07.312.1 | 3*(120-230)/(208-400) | 10(100) | 1 | RS-485 | ОУ |
| ПСЧ-3ТА.07.512 | 3*(120-230)/(208-400) | 5(50) | 1 | RS-485 | ОУ |
| ПСЧ-3ТА.07.512.1 | 3*(120-230)/(208-400) | 10(100) | 1 | RS-485 | ОУ |
| ПСЧ-3ТА.07.612 | 3*(120-230)/(208-400) | 5(50) | 1 | RS-485 | ЖКИ |
| ПСЧ-3ТА.07.612.1 | 3*(120-230)/(208-400) | 10(100) | 1 | RS-485 | ЖКИ |
