ПСЧ-3АРТ.09
ПСЧ-3АРТ.09 счетчик электрической энергии трехфазный многотарифный. Цена 3 569,00 руб. В наличии на складе! скидки до 30%! Доставка по РФ! Технические характеристики ПСЧ-3АРТ.09
Cчетчик ПСЧ-3АРТ.09.132 Цена 3 569,00 руб. с НДС
Cчетчик ПСЧ-3АРТ.09.132.1 Цена 3 569,00 руб. с НДС
Cчетчик ПСЧ-3АРТ.09.132.2 Цена 3 569,00 руб. с НДС
Cчетчик ПСЧ-3АРТ.09.132.3 Цена 3 569,00 руб. с НДС
Cчетчик ПСЧ-3АРТ.09.132.4 Цена 3 569,00 руб. с НДС
Cчетчик ПСЧ-3АРТ.09.122 Цена 3 987,00 руб. с НДС
Cчетчик ПСЧ-3АРТ.09.122.3 Цена 3 987,00 руб. с НДС
ПСЧ-3АРТ.09 счетчик электрической энергии снятый с серийного производства. В настоящее время выпускается под маркой МАЯК 301АРТ или МАЯК Т301АРТ
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-3АРТ.09
Счетчик ПСЧ-3АРТ.09 предназначен для учета активной и реактивной электроэнергии в трех-, четырехпроводных сетях переменного тока частотой 50 Гц, дифференцированного, как по времени суток, так и по уровню потребляемой электроэнергии и мощности.
Счетчик ПСЧ-3АРТ.09 может использоваться автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ) с возможностью автоматического контроля потребления электроэнергии.
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-3АРТ.09<
Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005
Сертификат соответствия № РОСС RU.АЯ74.34171
Сертификат об утверждении типа средств измерений RU.С.34.011.А № 43075
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-3АРТ.09
- Тарифное расписание на 4 тарифа (на каждый день недели каждого месяца и праздничные дни каждого месяца).
- Энергонезависимая память.
- Программируемый импульсный выход на 6 режимов.
- В качестве датчика тока используется токовый трансформатор.
- Возможность подключения внешнего резервного источника питания 9В для снятия показаний при отсутствии 230В.
- 5 журналов по 32 события.
- Интерфейс связи RS-485 и оптопорт.
- Допускается одновременная работа через оба порта (RS-485 и оптопорт).
- Получасовой профиль активной и реактивной энергии и мощности (глубина хранения 2 месяца).
- Ежесуточная самодиагностика памяти программ.
- Светодиодная индикация активного и реактивного потребления.
- Одна электронная пломба.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-3АРТ.09
Счетчик ПСЧ-3АРТ.09 обеспечивает измерение, регистрацию и хранение в энергонезависимой памяти:
- значения учтенной электроэнергии нарастающим итогом с момента изготовления по всем тарифам;
- значения учтенной электроэнергии на начало каждого месяца по всем тарифам с глубиной хранения 24 месяца;
- значения учтенной электроэнергии и максимальной мощности каждого получаса в течение двух месяцев.
- времени и даты включения/отключения питания (32 события);
- времени и даты открытия и закрытия канала на запись по RS 485 (32 события);
- времени и даты открытия и закрытия канала на запись по оптопорту (32 события);
- времени и даты до и после коррекции (32 события);
- времени и даты открытия и закрытия крышки клеммной колодки (32 события);
- времени и даты включения/отключения напряжений по фазам А, В, С (по 32 события).
Электросчетчик ПСЧ-3АРТ.09 имеет возможность перепрограммирования через интерфейс связи:
- скорости обмена по RS-485;
- группового и индивидуального пароля;
- адреса;
- пароля на запись.
При трехкратном вводе неверного пароля на запись счетчик электроэнергии блокирует канал записи на 24 часа.
Электросчетчик ПСЧ-3АРТ.09 формирует сигналы управления нагрузкой по различным программируемым критериям и позволяет производить включение/отключение нагрузки посредством внешнего коммутирующего устройства.
Счетчик электроэнергии ПСЧ-3АРТ.09 имеет возможность считывания и перепрограммирования через интерфейс RS-485 или оптопорт следующих параметров:
- категории потребителя;
- текущего времени и даты;
- годового тарифного расписания (на каждый день недели или праздничный день месяца);
- лимита мощности и месячного лимита энергии;
- функции разрешения/запрета автоматического перехода с "летнего" времени на "зимнее" и наоборот;
- режимов работы импульсного выхода электросчетчика: поверка, телеметрия, включение, отключение, контроль мощности, калибровка часов;
- режима индикации и периода индикации в диапазоне от 6 до 60 с;
- разрешения однотарифного режима работы.
Электросчетчик ПСЧ-3АРТ.09 обеспечивает отображение следующих параметров:
- текущего значения электроэнергии по каждому тарифу;
- суммарного значения накопленной электроэнергии;
- текущего времени;
- текущей даты;
- текущей измеряемой активной мощности;
- суммарного значения активной мощности;
- текущей измеряемой реактивной мощности;
- суммарного значения реактивной мощности;
- фазного напряжения;
- фазного тока;
- частоты;
- тарифного расписания текущего месяца;
- значения накопленной электроэнергии за месяц по тарифам;
- потребляемой активной электроэнергии в текущем получасе;
- максимальной активной мощности в текущем получасе;
- потребляемой реактивной электроэнергии в текущем получасе;
- максимальной потребляемой реактивной мощности в текущем получаса.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-3АРТ.09
| Наименование величины | Значение |
|---|---|
| Номинальное напряжение, В | 3х57,7/100; 3х230/400;3х(120-230)/(208-400) |
| Установленный рабочий диапазон напряжения, В | от 0,9 до 1,1 Uном |
| Расширенный рабочий диапазон напряжения, В | от 0,8 до 1,15 Uном |
| Предельный рабочий диапазон напряжения, В | от 0 до 1,15 Uном |
| Базовый (максимальный) ток для электросчетчиков непосредственного включения, А | 5 (60) или 10 (100) |
| Номинальный (максимальный) ток для электросчетчиков трансформаторного включения, А | 5 (7,5) |
| Класс точности при измерении: | |
| активной энергии | 0,5 S или 1 |
| реактивной энергии | 1 или 2 |
| Частота сети, Гц | 50±2,5 |
| Погрешность при измерении фазных напряжения, % | ±0,9 |
| Погрешность при измерении фазных токов для электросчетчиков непосредственного включения, %: | |
| в диапазоне от Iб до Iмакс | ±5 |
| в диапазоне от 0,01Iб до Iб | ± [5+0.2(Iб/Ix-1)] |
| Погрешность при измерении фазных токов для электросчетчиков трансформаторного включения, %: | |
| в диапазоне от Iном до Iмакс | ±2 |
| в диапазоне от 0,01Iном до Iном | ± [2+0.2(Iном/Ix-1)] |
| Погрешность электросчетчиков при измерении частоты сети в рабочем диапазоне частот от 47,5 до 52,5 Гц, % | ±0,15 |
| Стартовый ток (чувствительность) при измерении активной (реактивной), А: | |
| Iб (Iмакс) = 5 (50) А, класс точности 1(2) | 0,02 (0,025) |
| Iб (Iмакс) = 10 (100) А, класс точности 1(2) | 0,04 (0,05) |
| Iном (Iмакс) = 5 (7,5) А, класс точности 1(2) | 0,01 (0,015) |
| Iном (Iмакс) = 5 (7,5) А, класс точности 0,5S (1) | 0,005 (0,01) |
| Количество тарифов | 4 |
| Полная мощность, потребляемая последовательной цепью электросчетчика при номинальном токе и номинальной частоте, В·А | не более 0,1 |
| Полная (активная) мощность, потребляемая каждой цепью напряжения электросчетчика при номинальном значении напряжения и номинальном значении частоты, Вт | не более 2 (1,5) |
| Передаточные числа телеметрического выхода в основном (поверочном) режиме, имп./кВт·ч (имп/квар·ч): | |
| Iб (Iмакс) = 5 (60) А, 10 (100) А | 500 (10000) |
| Iном (Iмакс) = 5 (7,5) А | 5000 (100000) |
| Диапазон рабочих температур, oС | от -30 до +60, от -40 до +60 |
| Средняя наработка на отказ, ч | 220000 |
| Межповерочный интервал, лет | 16 |
| Средний срок службы, лет | 30 |
| Масса электросчетчика, кг | не более 1,1 |
| Габаритные размеры электросчетчика, мм | 240х170х70 |

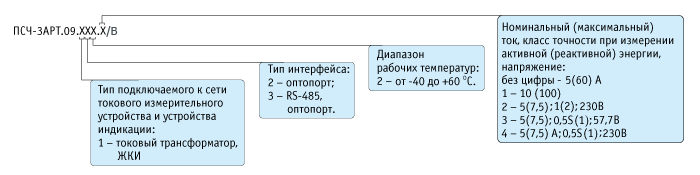

ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-3АРТ.09
| Условное обозначение | Номинальное напряжение, В | Базовый(максимальный) ток, А | Класс точности | Тип интерфейса |
|---|---|---|---|---|
| ПСЧ-3АРТ.09.132 | 3*(120-230)/(208-400) | 5(60) | 1/2 | оптопорт+RS-485 |
| ПСЧ-3АРТ.09.132.1 | 3*(120-230)/(208-400) | 10(100) | 1/2 | оптопорт+RS-485 |
| ПСЧ-3АРТ.09.132.2 | 3*(120-230)/(208-400) | 5(7,5) | 1/2 | оптопорт+RS-485 |
| ПСЧ-3АРТ.09.132.3 | 3*57,7/100 | 5(7,5) | 0,5s/1 | оптопорт+RS-485 |
| ПСЧ-3АРТ.09.132.4 | 3*(120-230)/(208-400) | 5(7,5) | 0,5s/1 | оптопорт+RS-485 |
| ПСЧ-3АРТ.09.122 | 3*230/400 | 5(60) | 1/2 | оптопорт |
| ПСЧ-3АРТ.09.122.3 | 3*57,7/100 | 5(7,5) | 0,5s/1 | оптопорт |
