ПСЧ-3А.06Т
ПСЧ-3А.06Т счетчик электрической энергии трехфазный многотарифный. Цена 3 487,00 руб. В наличии на складе! скидки до 30%! Доставка по РФ! Технические характеристики ПСЧ-3А.06T
ПСЧ-3А.06Т счетчик электрической энергии снятый с серийного производства. В настоящее время выпускается под маркой МАЯК 301АРТ или МАЯК Т301АРТ
Cчетчик ПСЧ-3А.06Т.112 Цена 3 487,00 руб. с НДС
Cчетчик ПСЧ-3А.06Т.112.1 Цена 3 587,00 руб. с НДС
Cчетчик ПСЧ-3А.06Т.112.2 Цена 3 487,00 руб. с НДС
Cчетчик ПСЧ-3А.06Т.112.3 Цена 3 487,00 руб. с НДС
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-3А.06Т
Счетчик ПСЧ-3А.06Т предназначен для учета активной электроэнергии в трех-, четырехпроводных сетях переменного тока частотой 50 Гц, дифференцированного как по времени суток, так и по уровню потребляемой электроэнергии и мощности. Энергопотребление отображается на жидкокристаллическом индикаторе (ЖКИ) или электромеханическом отсчетном устройстве (ОУ), защищенном от электромагнитных воздействий.
Счетчик ПСЧ-3А.06Т может использоваться автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АИИС КУЭ) с возможностью автоматического контроля потребления электроэнергии.
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-3А.06Т
Соответствие ГОСТ Р52322-2005, ГОСТ Р52425-2005, ГОСТ Р52323-2005.
Сертификат соответствия № РОСС RU.АЯ74.34172
Свидетельство об утверждении типа средств измерений RU.C.34.011.A № 43074
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-3А.06Т
- Тарифное расписание на 4 тарифа (на каждый день недели каждого месяца и праздничные дни каждого месяца).
- Энергонезависимая память.
- Программируемый импульсный выход на 6 режимов.
- В качестве датчика тока используется токовый трансформатор.
- Возможность подключения внешнего резервного источника питания 9В.
- Интерфейс связи - RS-485.
- Получасовой профиль активной энергии и мощности (глубина хранения 2 месяца).
- Светодиодная индикация действующего тарифа у электросчетчиков с отсчетным устройством.
- Возможность задания лимита мощности с функцией контроля при превышении установленного лимита.
- Электронная пломба.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-3А.06Т
Электросчетчик ПСЧ-3А.06Т обеспечивает измерение, регистрацию и хранение в энергонезависимой памяти:
- регистрацию и хранение значений потребленной электроэнергии по тарифным зонам;
- регистрацию и хранение учтенной на начало месяца электроэнергии по тарифным зонам в течение 24 месяцев ;
- регистрацию и хранение значений потребленной электроэнергии по тарифным зонам с превышением установленного лимита мощности;
- регистрацию времени вскрытия/закрытия защитной крышки клеммной колодки и хранение 32 событий;
- регистрацию времени до и после суточной коррекции времени и хранение 32 событий;
- регистрацию времени отключения/включения питания на зажимы счетчиков и хранение 32 событий;
- регистрацию значений учтенной электроэнергии на начало текущих и предыдущих суток;
- регистрацию открытия/закрытия канала на запись и хранение 32 событий;
- регистрацию и хранение учтенной электроэнергии и максимальной мощности каждого получаса в течение 2 месяцев;
- дату последней коррекции времени;
- регистрацию времени вскрытия защитной крышки клеммной колодки.
Электросчетчик ПСЧ-3А.06Т имеет возможность перепрограммирования через интерфейс связи:
- скорости обмена по RS-485;
- группового и индивидуального пароля;
- адреса;
- пароля на запись.
При трехкратном вводе неверного пароля на запись электросчетчик блокирует канал записи на 24 часа.
Счетчик электроэнергии ПСЧ-3А.06Т формирует сигнал управления нагрузкой по различным программируемым критериям и позволяет производить включение/отключение нагрузки посредством внешнего коммутирующего устройства.
Электросчетчик ПСЧ-3А.06Т имеет возможность считывания и перепрограммирования через интерфейс RS-485 следующих параметров:
- категории потребителя;
- текущего времени и даты;
- расписания исключительных дней;
- годового тарифного расписания (на каждый день недели или праздничный день месяца);
- лимита мощности и месячного лимита энергии;
- функции разрешения/запрета автоматического перехода с "летнего" времени на "зимнее" и наоборот;
- режимов работы импульсного выхода электросчетчика: поверка, телеметрия, включение, отключение, контроль мощности, калибровка часов;
- режима индикации и периода индикации в диапазоне от 6 до 60 с;
- разрешения однотарифного режима работы.
Электросчетчик ПСЧ-3А.06Т обеспечивает отображение следующих параметров:
- текущее значение энергии по каждому тарифу;
- суммарное значение накопленной энергии;
- текущие время и дата;
- действующий тариф;
- текущая измеряемая мощность;
- заданный лимит мощности;
- потребление за месяц по каждому тарифу за год;
- тарифное расписание текущего дня недели.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-3А.06Т
| Наименование величины | Значение |
|---|---|
| Номинальное напряжение, В | 3х57,7/100, 3х(120-230)/(208-400) |
| Установленный рабочий диапазон напряжения, В | от 0,9 до 1,1 Uном |
| Расширенный рабочий диапазон напряжения, В | от 0,8 до 1,15 Uном |
| Предельный рабочий диапазон напряжения, В | от 0 до 1,15 Uном |
| Базовый (максимальный) ток для счетчиков непосредственного включения, А | 5 (60) или 5 (100) |
| Номинальный (максимальный) ток для счетчиков трансформаторного включения, А | 5 (10) |
| Класс точности | 1 или 0,5 S |
| Номинальная частота сети, Гц | 50±2,5 |
| Стартовый ток (чувствительность), А | 0,01; 0,02 |
| Количество тарифов | 4 |
| Полная мощность, потребляемая последовательной цепью электросчетчика при номинальном токе и номинальной частоте, В·А | не более 0,1 В·А |
| Полная (активная) мощность, потребляемая каждой цепью напряжения электросчетчика при номинальном значении напряжения и номинальном значении частоты, Вт | не более 1,5 (0,7) |
| Передаточные числа телеметрического выхода в основном (поверочном) режиме, имп./кВт·ч | 500 (10000); 5000 (100000) |
| Диапазон рабочих температур, oС | от -40 до +60 |
| Средняя наработка на отказ, ч | 165000 |
| Межповерочный интервал, лет | 12 |
| Средний срок службы электросчетчика, лет | 30 |
| Масса электросчетчика, кг | не более 1,03 |
| Габаритные размеры, мм: | 240х171х70 |

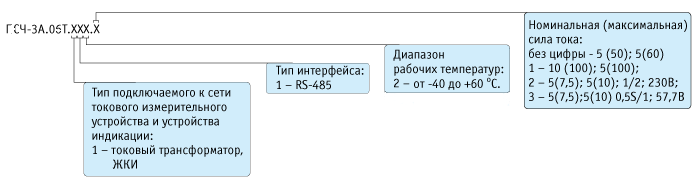

ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-3А.06Т
| Условное обозначение | Номинальное напряжение, В | Базовый(максимальный) ток, А | Класс точности |
|---|---|---|---|
| ПСЧ-3А.06Т.112 | 3*230/400 | 5(60) | 1 |
| ПСЧ-3А.06Т.112.1 | 3*230/400 | 5(100) | 1 |
| ПСЧ-3А.06Т.112.2 | 3*230/400 | 5(10) | 0,5S |
| ПСЧ-3А.06Т.112.3 | 3*57,7/100 | 5(10) | 0,5S |
