Меркурий 225
Меркурий 225 концентратор. Цена 6 758,00 руб. с НДС. В наличии на складе! Хорошие Скидки! Доставка по РФ! Технические характеристики Меркурий 225
Данные устройства представляют собой одноканальные цифровые приёмники информации передаваемой по силовой сети 0,4 кВ электросчётчиками "Меркурий" оснащёнными PLC модемами и предназначены для организации сетей сбора данных PLC-I или PLC-II. Концентраторы являются центральным узлом сети PLC устройств и обеспечивают доступ к подчинённым узлам со стороны прикладных программ. Они осуществляет сетевой поиск электросчётчиков, маршрутизацию информационных пакетов, хранение и передачу данных через выбранный канал связи в центральный диспетчерский пункт.
В трёхфазной сети используется блок из трёх концентраторов соответствующей модификации связанных по интерфейсу RS-485.
Концентраторы обеспечивают:
- синхронизацию передачи данных приборами учёта;
- синхронизацию внутренних часов в многотарифных счётчиках по своему локальному времени;
- передачу управляющих команд счётчикам;
- ретрансляцию данных для увеличения зоны охвата;
- подключение дополнительных контроллеров или устройств передачи данных по различным каналам связи через порт RS-485.
- Прямое подключение ПК через порт USB.
Схема интерфейсных подключений
Основные технические характеристики
| Наименование параметров | Меркурий 225.1x | Меркурий 225.2x |
|---|---|---|
| Тип прошивки | PLC-I | PLC-II |
| Количество каналов учёта (приёмных фаз) | 1 | 1 |
| Последовательные интерфейсы | >USB, RS485 | USB, RS485 |
| Максимальная скорость передачи по интерфейсу USB или RS-485, бит/с | 9600-38400 | 9600-38400 |
| Диапазон рабочих частот, кГц | 9 - 95 | 62.5 - 82.5 |
| Скорость приёма информации от абонентов по силовой сети в каждой фазе, бит/с | 100 | 300 |
| Разъем для подключения к силовой сети 0,4 кВ для приёма\передачи данных | Двухполюсный провод со штепсельной вилкой. Совмещён с внутренним блоком питания | Двухполюсный провод со штепсельной вилкой. Совмещён с внутренним блоком питания |
| Напряжение питания , В | 230 ± 10% | 230 ± 10% |
| Полная потребляемая мощность, ВА | 30 | 30 |
| Активная потребляемая мощность мощность, Вт | 30 | 30 |
| Максимальное количество подключаемых электросчётчиков | 1024 | 1024 |
| Максимальный уровень выходного сигнала в полосе частот от 9 кГц до 95 кГц, не более, дБ(мкВ) | 134 | 134 |
| Среднесуточный уход времени, не более, с | 0,5 | 0,5 |
| Рабочий диапазон температур, С° | от -40 до+55 | от -40 до+55 |
| Масса, кг | 0,5 | 0,5 |
| Габаритные размеры, мм | 140*110*35 | 140*110*35 |
| Крепление на DIN рейку | да | да |
Варианты исполнений:
| Условное обозначение | Тип прошивки | Наличие блока усиления входных сигналов | Интерфейсы | Разъёмы |
|---|---|---|---|---|
| Меркурий 225.1 | PLC-I | нет | USB и RS485 | RJ12 |
| Меркурий 225.11 | PLC-I | да | USB и RS485 | RJ12 и миниUSB |
| Меркурий 225.2 | PLC-II | нет | USB и RS485 | RJ12 |
| Меркурий 225.21 | PLC-II | да | USB и RS485 | RJ12 и миниUSB |

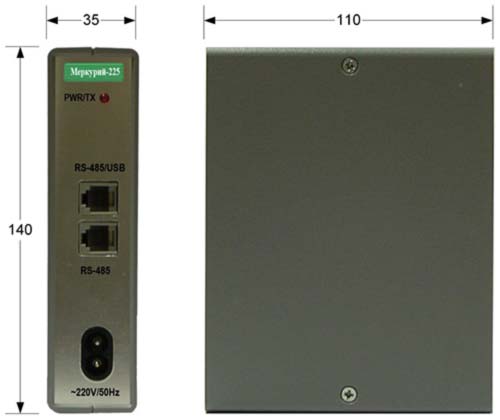

Габаритные размеры и внешний вид концентратора "Меркурий 225.1"
