Меркурий 221

Меркурий 221

Меркурий 221 преобразователь интерфейсов. Цена 2 166,00 руб. с НДС. В наличии на складе! Хорошие Скидки! Доставка по РФ! Технические характеристики Меркурий 221

«Меркурий 221» представляет собой преобразовате ль интерфейса USB в CAN/RS-232/RS485, и предназначен для подключения к персональному компьютеру одного или нескольких электросчетчиков “Меркурий ”со встроенными интерфейсами CAN/RS-485, либо устройств с интерфейсом RS-232 (которые используют только RX, TX) . После установки драйвера USB, устройство определяется как виртуальный порт COM. Руководство по установке драйвера, а также сами драйвера прилагаются на CDROM. Схема подключения электросчетчиков к персональному компьютеру приведена в руководстве по эксплуатации на электросчетчики.

На плате преобразователя имеется перемычка Х4, для установки режима работы преобразователя. C установленой перемычкой функционирует CAN, со снятой - RS-485). Заводская установка – перемычка установлена.

Все интерфейсные выводы преобразователя имеют гальваническую развязку от интерфейса USB компьютера.

Основные технические характеристики

Наименование параметровПараметры
Максимальная скорость передачи, бод115200
Разъём для подключения к RS-232DB9
Максимальное количество счётчиков подключаемых к преобразователю при условии, что питание интерфейсов счётчиков осуществляется от преобразователя10
Внешнее питание интерфейсов приборов, В(5...9)± 10%
Максимальное количество подключаемых счётчиков при условии, что питание интерфейсов счётчиков осуществляется от внешнего блока питания110
Максимальная длина линии (CAN, RS485), м1000
Рабочий диапазон температур, С°от 0 до +50

Способы интерфейсных подключений

Меркурий 221

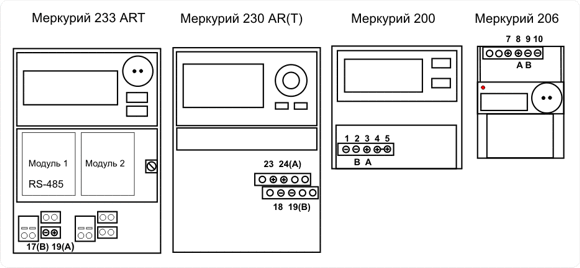

Рис1. Интерфейсные клеммники счётчиков "Меркурий". Меркурий 221

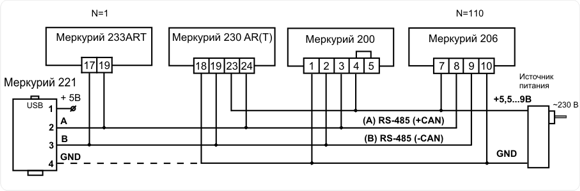

Рис.2 Интерфейсные подключения c использованим внешнего источника питания Меркурий 221

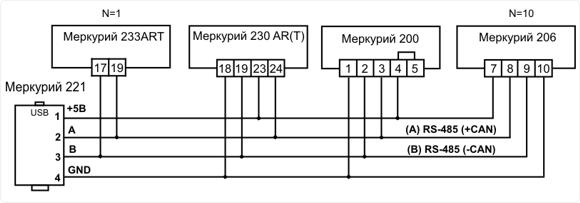

Рис.3 Интерфейсные подключения без использования внешнего источника питания Меркурий 221
Рис.4. Интерфейсные подключения для счётчиков "Меркурий 230 ART" с внутренним источником питания интерфейса. (в обозначении присутствует буква "S").

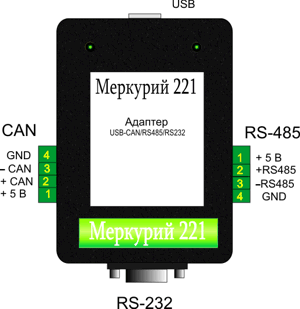

Распиновка выводов преобразователя "Меркурий 221"

Меркурий 221
