Меркурий 225.4 контроллер телемеханики
Меркурий 225.4 контроллер телемеханики в исполнении RRGxEK1 / RREK2 решает задачи технического и коммерческого учета электроэнергии, аварийного контроля, телемеханики. Контроллер используется для работы на трансформаторных подстанциях и трансформаторных пунктах распределительных сетей:
- в составе систем: АСУ ТП, АСТУЭ, телеметрии, АИИС КУЭ, СДТУ
- в автономном режиме
- в составе систем локальной автоматизации
Контроллер применяется для удаленного чтения данных счетчиков электрической энергии, MODBUS устройств, считывания показаний и состояния датчиков, трансляции команд управления, подачи команд управления.

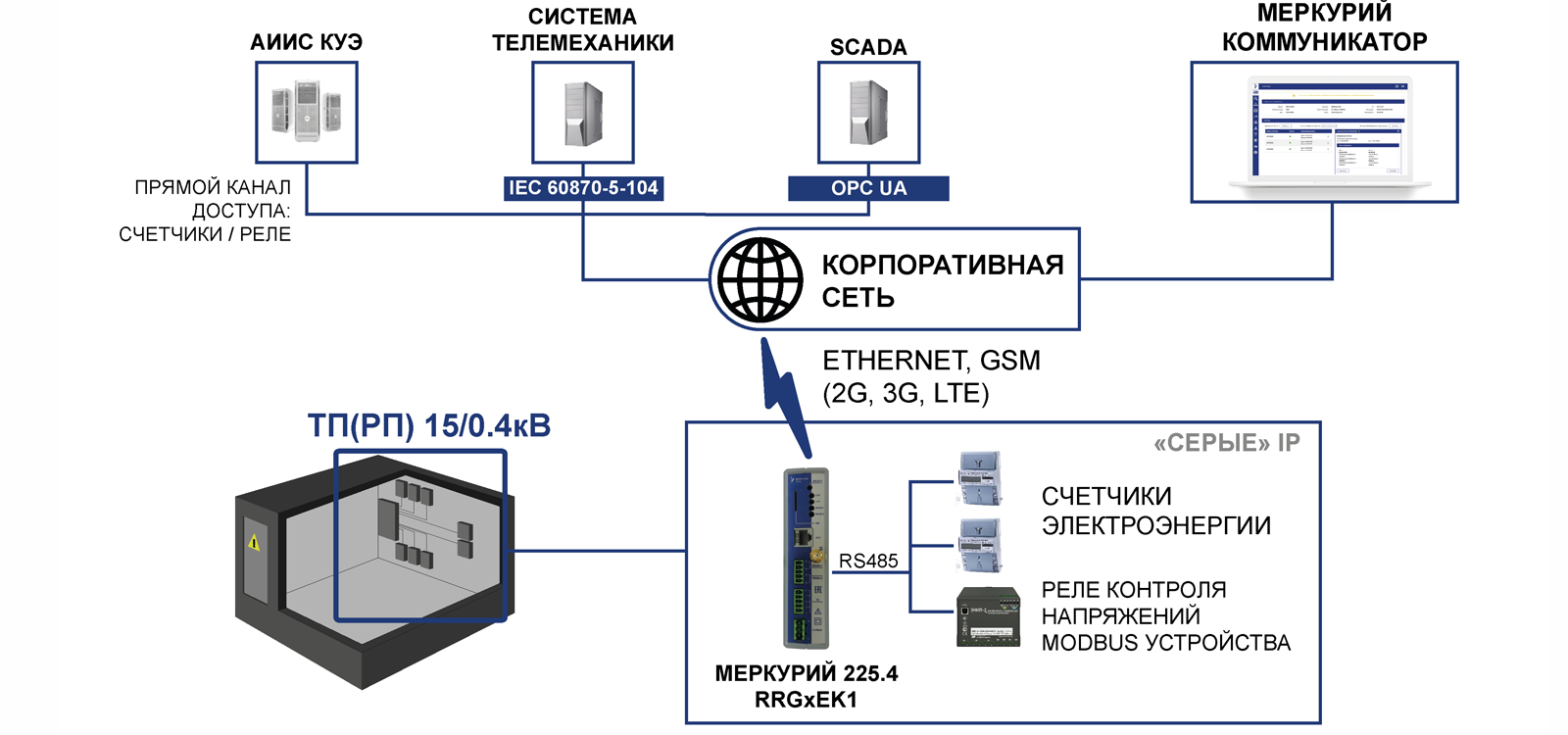

Схема применения в составе АС:
Особенности Меркурий 225.4 контроллер телемеханики
- сбор данных со счетчиков, реле контроля напряжений, MODBUS устройств, подключенных по линиям RS485
- трансляция команд управления, подача команд управления из Веб-интерфейса
- передача данных на верхние уровни по каналам: Ethernet, GPRS, G3 (UMTS), LTE
- работа в сети GSM с “серым” IP-адресом при использовании бесплатного ПО Меркурий Коммуникатор
- доступ по прямому каналу к счетчикам электроэнергии и устройствам реле контроля напряжений в составе систем АИИС КУЭ
- передача данных измерений счетчиков и состояний параметров реле по протоколу IEC 60870-5-104 в составе систем телемеханики
- передача данных измерений счетчиков и состояний параметров реле по протоколу OPC UA в составе SCADA систем
- конфигурирование для работы в режиме защищенного канала (VPN)
- локальное чтение данных, конфигурирование и диагностика подключенных счетчиков и других устройств в Веб-интерфейсе
- обмен данными со счетчиками электроэнергии по протоколам СПОДЭС, Меркурий, а также по протоколам счетчиков других производителей
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Меркурий контроллер телемеханики
| Наименование параметров | Значение |
|---|---|
| Максимальное количество опрашиваемых счетчиков электроэнергии и измерительных приборов, шт | 256 |
| Рекомендуемое количество счетчиков электроэнергии и измерительных приборов для опроса по одной линии RS485 без использования повторителей, шт | 32 |
| Независимые гальванически изолированные порты RS-485, шт | 2 |
| Поддерживаемая скорость передачи данных по интерфейсам RS485, бит/с | 1 200…115 200 |
| Порт Ethernet 10/100 Mbit/s, шт | 1 |
| Гальванические изолированные дискретные входы, шт | 4 |
| Параметры дискретных входов: | |
| - максимальный ток опроса датчиков дискретных входов, мА на канал | 5 |
| - напряжение опроса датчиков дискретных входов, В, общий провод положительный | 24 |
| Гальванически изолированные выходы телеуправления, шт | 2 |
| Коммутационная способность выходов телеуправления: | |
| - переменный ток, А | 3 |
| - переменное напряжение, В | 250 |
| - время переключения, мс, не более | 8 |
| Встроенный GSM (GPRS/3G/LTE) модем | есть |
| Точность синхронизации часов реального времени, мс | ±1 |
| Номинальное напряжение сети переменного тока, В | 230 |
| Диапазон рабочих температур, °С | —40…70 |
| Габаритные размеры, мм | 148.5*116.5*35 |
Модификации контроллеров, доступных для заказа:
| Модификация | Интерфейсы, каналы |
|---|---|
| Меркурий 225.4 RRG4EK1 | RS485 (2), LTE, ETHERNET, дискретный ввод (4) |
| Меркурий 225.4 RREK2 | RS485 (2), ETHERNET, дискретный ввод (4), дискретный вывод (2) |
