NP73E.3-9-1
NP73E.3-9-1 счетчик электрической энергии трехфазный с GSM-модулем. Цена 17 641,00 р с НДС
Снят с серийного производства (аналог - NP73E.3-17-1 )
NP73E.3-17-1 Снят с серийного производства в конце 2017 г (аналог - NP73E.6-4-1 )
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА NP73E.3-9-1
Трехфазный счетчик типа NP73E.3-9-1 (GSM) представляет собой электронное интеллектуальное устройство учета активной и реактивной энергии в прямом и обратном направлении. Счетчики измеряют мгновенное значение мощности и потребленной активной/реактивной энергии в трехфазных сетях переменного тока.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА NP73E.3-9-1
| Номинальное напряжение | 3X57,7/100В+20% |
| Частота сети | 50 ± 1 Гц |
| Базовый ток | 5 A |
| Максимальный ток | 10 A |
| Класс точности: по активной энергии по реактивной энергии | 0,5S 1,0 |
| Минимальный ток: по активной, реактивной энергии | 0,05 A, 0,1 A |
| Чувствительность: активная, реактивная энергия | 0,005 A, 0,015 A |
| Мощность, потребляемая цепями напряжения: активная, не более полная, не более | 1,0 Вт 8,0 В А |
| Мощность, потребляемая цепями тока, не более | 1,0 В А |
| Импульсный ток, не более | 2,0 кА |
| Импульсное напряжение, не более | 4,0 кА |
| Емкость Дисплея, не менее | с подсветкой 57 700 ч |
| Индикация показаний дисплея при внутренней температуре счетчика | от –40 °С до +70 °С |
| Основной коммуникационный интерфейс | СМ-bus (GPRS модуль под крышкой клеммника) |
| Дополнительный коммуникационный интерфейс | оптический порт* |
| Датчики | вскрытия корпуса вскрытия клеммника магнитного поля |
| Стандартный уход часов в сутки при 25 °С, не более | ± 0,5 с |
| Степень защиты оболочкой | IP 54 |
| Срок службы батарейки, не менее | 20 лет |
| Средний срок службы, не менее | 20 лет |
| Межповерочный интервал | 10 лет |
| Средняя наработка на отказ счетчика, не менее | 96 000 ч |
| Габаритные размеры | (290x180x63) мм |
| Масса, не более | 1,3 кг |
* Оптопорт может быть программно сконфигурирован как импульсный выход со следующими функциями:
- вывод поверочных импульсов активной энергии - 50 000 имп./кВт*ч
- вывод поверочных импульсов реактивной энергии - 50 000 имп./квар*ч
- вывод для контроля часов счетчика имп/сек

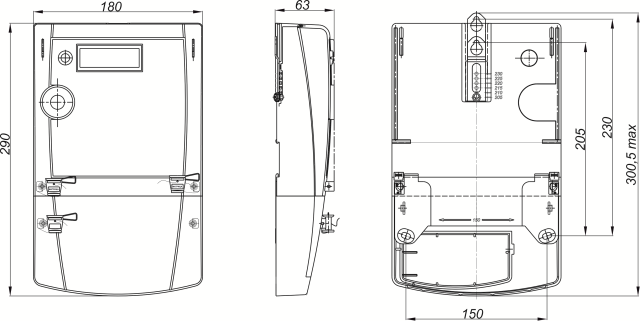

Габаритные размеры счетчика: |
Схема подключения: |
