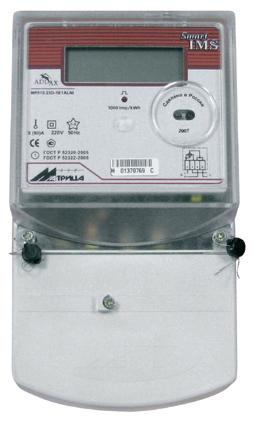

NP515
NP515 счетчик электрической энергии однофазный.
Снят с серийного производства (аналог - NP71L.1-1-3)
ОСНОВНЫЕ ФУНКЦИИ ЭЛЕКТРОСЧЕТЧИКА NP515.2UD
Счетчики обладают следующими функциональными характеристиками:Помимо технических характериcтик предыдущей модели NP515 данный счетчик обладает:
- Измеряют активную мощность
- Регистрируют потребляемую энергию
- Отсчитывают время и календарную дату
- Размещают данные по потреблению в трёх временных тарифных регистрах или в восьми тарифных зонах привязанных к величине потреблённой энергии
- Используют вневременной штрафной тариф при несоблюдении потребителем условий договора с энергокомпанией
- Вычисляют сальдо потребителя и предупреждают о необходимости оплатить счет энергокомпании
- Отключают потребителя от сети при определенных условиях, и подключают к сети после устранения причин отключения
- Обмениваются информацией с сервисным Центром, посредством встроенного PL-модема
- Выводят на ЖК дисплей потребительские и служебные данные
- Допускают возможность настройки своих функций. Настройка производится из Центра по каналам связи
- Эффективно препятствуют попыткам хищения электроэнергии
- Обладают коммуникационным интерфейсом, с функцией импульсного выхода. Интерфейс используется также для ручного считывания информации со счетчика
- Поддерживают работу часов счётчика при отсутствии питания в течение не менее одного часа cчетчики накапливают, хранят и передают в Центр информацию:
- По аварийным состояниям сети
- По собственным аварийным состояниям
- По действиям потребителя, ведущим к нарушению договора с поставщиком электроэнергии
ПАРАМЕТРЫ И ФЛАГИ ЭЛЕКТРОСЧЕТЧИКА NP515
| Измеряемые параметры | Вычисляемые параметры | Флаги |
|---|---|---|
| Среднеквадратичное напряжение | Энергия активная суммарная | Предупреждение * |
| Среднеквадратичный ток | Энергия активная по тарифам | Штрафной тариф * |
| Активная мощность | Энергия активная за период | Отключение * |
| Время | Энергия активная по фазам | |
| Активная энергия | Энергия активная почасовая за сутки | Вне температ. интервала |
| Температура платы счётчика | Перегрев счётчика | |
| Сальдо | Отключение по перегреву | |
| Остаток импульсов | ||
| Счётчик добавленных импульсов | Превышение тока | |
| Отключение по току | ||
| Период отсутствия напряжения | ||
| Период плохого напряжения | Дифференциальный ток | |
| Период дифференциального тока | Отключение по дифф. току | |
| Суточный график простоя | ||
| Плохое напряжение | ||
| Пиковая мощность активная | Отключение по напряжению | |
| Текущий тариф | ||
| Ошибка синхрон. времени | ||
| Состояние фаз | Нет синхрон. времени | |
| Неправильное подключение | ||
| Нет питания | ||
| Аппаратная ошибка |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА NP515
| Номинальное напряжение | 220-240 В |
| Частота сети | 50 (60)±1 Гц |
| Базовый ток | 5 А |
| Максимальный ток для счётчиков с клеммными зажимами диаметром 8,5 мм: при 50°C при 60°C при 70°C | 80 A 65 A 50 A |
| Максимальный ток для счётчиков с клеммными зажимами диаметром 10 мм: при 50°C при 60°C при 70°C | 100 A 80 A 65 A |
| Класс точности | 1,0 |
| Основной коммуникационный интерфейс | PL (Силовая линия) |
| Скорость передачи данных по PL (частоты передачи) | 1200 бит/с (43/49 кГц) |
| Доп. коммуникационный интерфейс | Оптический порт |
| Чувствительность | 0,02 А |
| Мощность, потребляемая цепями напряжения: активная не более полная не более | 1,0 Вт 5,0 ВА |
| Мощность, потребляемая цепями тока | 0,05 ВА |
| Рабочий диапазон температур | от –40°C до +70°C |
| Диапазон температур транспортировки и хранения | от –40°C до +70°C |
