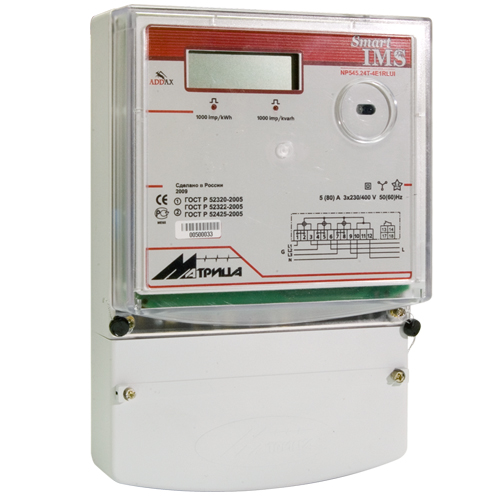

NP545
NP545 трёхфазный счетчик электроэнергии прямого включения. Цена 7 139,00 руб. С
Снят с серийного производства (аналог - NP73L.1-1-2)
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА NP545
В числе оборудования для систем АСКУЭ компанией «Матрица» выпускается трехфазный счетчик электроэнергии, передающий информацию по электрической сети 0,4 кВ (модели NP542 и NP545) и 6-10 кВ (модель NP 541). Данные устройства предназначены для работы с конечными потребителями («нижний» уровень системы автоматизированного учета) и кроме регистрации потребленной электроэнергии выполняют еще ряд функций.
Учет электроэнергии ведется в соответствии с тарифными планами (возможен учет суточных, зональных и других тарифов). Встроенное отключающее реле позволяет дистанционно управлять потреблением отдельной нагрузки. Кроме учета электроэнергии, счетчики регистрируют информацию о состоянии сети и действиях потребителей.
Все данные автоматически передаются в Центр по силовой сети (PL – power line – магистраль) или по дополнительному каналу связи. У наших технических консультантов можно получить подробную информацию про трехфазный счетчик любой модели и другое оборудование. Также можно ознакомиться с каталогом продукции, который размещен на нашем сайте.
ОПИСАНИЕ NP545
Счётчики предназначены для индивидуальной работы с конечными трёхфазными потребителями в электрораспределительных сетях 0,4 кВ. Счётчики в полной комплектации выполняют следующие основные функции:
- ведут автоматический многотарифный учёт потребляемой активной и реактивной электроэнергии
- предоставляют возможность удалённого доступа к данным посредством встроенного PLC-модема или дополнительного канала связи
- позволяют дистанционно управлять потреблением или питанием отдельной нагрузки с помощью встроенных отключающих реле: основного или/и дополнительного
- контролируют дифференциальный ток.
Счётчики поддерживают любой режим работы: как с предоплатой, так и в кредит. Режим работы с предоплатой не требует установки в счётчик специальных карт – вся необходимая информация об оплате электроэнергии поступает в счётчик по каналам связи.
Трехфазные счетчики накапливают, хранят и передают в Центр информацию:
- по аварийным состояниям сети
- по собственным аварийным состояниям
- по действиям потребителя, ведущим к нарушению договора с поставщиком электроэнергии.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА NP545
Номинальное напряжение | 3X220/380В+20% 3X230/400В+20% 3X240/415В+20% |
Частота сети | 50(60)±1 Гц |
Базовый ток | 5 A |
Максимальный ток | 85 A |
Класс точности: по активной энергии по реактивной энергии | 1,0 2,0 |
Основной коммуникационный интерфейс | PL LV (силовая линия 0,4 кВ) |
Дополнительный коммуникационный интерфейс | CM.BUS |
Скорость передачи данных и частота сигнала | 300 бит/с (43/49 ) кГц |
Импульсный выход для счётчиков прямого включения: для активной энергии для реактивной энергии | 1000 имп/кВтч 1000 имп/кварч |
Рабочий диапазон температур | от –40°C до +70°C |
Диапазон температур транспортировки и хранения | от –40°C до +70°C |
