СЭБ-2A.07Д
СЭБ-2A.07Д счетчик электрической энергии однофазный многотарифный. Цена от 1 349,00 руб. В наличии на складе! Скидки до 30% + Бесплатная доставка по РФ! Технические характеристики СЭБ-2A.07Д
СЭБ-2A.07Д счетчик электрической энергии снятый с серийного производства. В настоящее время выпускается под маркой МАЯК 101АТД
Поможем подобрать замену старой модели (831) 410-80-85 Звони!
Cчетчик СЭБ-2А.07Д.212 Цена 1 679,00 руб. с НДС
Cчетчик СЭБ-2А.07Д.212.1 Цена 1 779,00 руб. с НДС
Cчетчик СЭБ-2А.07Д.222 Цена 1 349,00 руб. с НДС
Cчетчик СЭБ-2А.07Д.222.1 Цена 1 498,00 руб. с НДС
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА СЭБ-2A.07Д
Счетчики СЭБ-2A.07Д предназначены для многотарифного учёта активной электроэнергии в двухпроводных сетях переменного тока частотой 50 Гц, дифференцированного по времени суток, уровню мощности и уровню потребляемой энергии.
Электросчетчики СЭБ-2A.07Д имеют телеметрический и цифровой интерфейс связи (оптический порт или RS-485), что позволяет эксплуатировать их в составе любых автоматизированных информационно-измерительных системах (АСКУЭ).
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ ЭЛЕКТРОСЧЕТЧИКА СЭБ-2A.07Д
Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ИЛГШ.411152.112 ТУ
Сертификат соответствия № РОСС RU.АЯ74.В31070
Сертификат об утверждении типа средств измерений RU.C.34.011.A № 32422
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА СЭБ-2A.07Д
- Внутренний тарификатор на 4 тарифа (на 12 сезонов).
- 9 тарифных зон в сутки.
- Энергонезависимая память.
- Интерфейс связи - RS-485 или оптический порт
- Программируемый импульсный выход (режим контроля мощности и режим отключения выходного автомата. Контроль, поверка, телеметрия).
- Тип индикации - жидкокристаллический индикатор или механическое отсчетное устройство.
- В качестве датчика тока используется шунт.
- Возможность подключения внешнего резервного источника питания (9-12 В) для снятия показаний с ЖКИ при отсутствии 230 В.
- Электронные пломбы интерфейсной и клемной колодок.
- Счетчики электроэнергии СЭБ-2A.07Д предназначены для установки на DIN-рейку (тип ТН35 по ГОСТ Р МЭК 60715-2003).
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА СЭБ-2A.07Д
Счетчики электроэнергии СЭБ-2A.07Д обеспечивают регистрацию и хранение значений:
- регистрацию и хранение значений потребленной электроэнергии по тарифным зонам;
- регистрацию и хранение учтенной на начало месяца электроэнергии по тарифным зонам в течение 24 месяцев;
- регистрацию и хранение значений потребленной электроэнергии по тарифным зонам с превышением установленного лимита мощности;
- разрешение/запрет автоматического перехода с "летнего" времени на "зимнее" и с "зимнего" на "летнее";
- регистрацию времени вскрытия/закрытия защитных крышек интерфейсной клемной колодок и хранение 32 событий;
- регистрацию времени до и после суточной коррекции времени и хранение 32 событий;
- регистрацию времени отключения/включения питания на зажимах счетчиков электроэнергии и хранение 32 событий;
- регистрацию открытие /закрытие канала на запись и хранение 32 событий;
- регистрацию и хранение учтенной электроэнергии и максимальной мощности каждого получаса в течение 2 месяцев.
Счетчики электроэнергии СЭБ-2A.07Д имеют возможность перепрограммирования через интерфейс RS-485 или оптический порт следующих параметров:
- скорости обмена;
- группового пароля, индивидуального пароля и адреса.
Счетчики электроэнергии СЭБ-2A.07Д имеют возможность считывания и перепрограммирования через интерфейс RS-485 или оптический порт следующих параметров:
- категории потребителя;
- расписания праздничных дней;
- годового тарифного расписания (на каждый день недели и праздничный день месяца);
- лимита мощности и месячного лимита энергии;
- разрешение и запрет автоматического перехода с "летнего" времени на "зимнее" и с "зимнего" на "летнее";
- текущего времени и даты;
- функции переключения импульсного выхода в режимы: для поверки электросчетчика или для контроля энергопотребления с возможностью формирования сигнала на отключение;
- режима индикации и периода индикации в диапазоне от 6 до 60 с (электросчетчика с ЖКИ);
- разрешение однотарифного режима работы счетчика электроэнергии.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА СЭБ-2A.07Д
| Наименование величины | Значение |
|---|---|
| Межповерочный интервал, лет | 16 |
| Класс точности по ГОСТ Р 52322-2005 | 1 |
| Номинальное напряжение, В | 230 |
| Установленный рабочий диапазон напряжения, В | 198-253 |
| Расширенный рабочий диапазон напряжения, В | 160-265 |
| Предельный рабочий диапазон напряжения, В | 0-265 |
| Базовый /максимальный ток, А | 5/50 или 10/100 |
| Номинальное значение частоты, Гц | 50 |
| Стартовый ток (чувствительность), А, не более: | |
| для базового тока 5А | 0,02 |
| для базового тока 10 А | 0,04 |
| Точность хода часов внутреннего таймера, с/сутки | 0,5 |
| Изменение точности хода под влиянием температуры не более, с/°С/сутки: | |
| при температуре от минус 10 до плюс 45 °С | 0,15 |
| при температуре от минус 40 до минус 10 °С | 0,5 |
| при температуре от плюс 45 до плюс 60 °С | 0,5 |
| Передаточное число импульсного выхода счетчика электроэнергии в основном режиме (в режиме поверки), имп/кВт?ч: | |
| для базового тока 5А | 500 (10000) |
| для базового тока 10А | 250 (5000) |
| Потребляемая мощность, В·А (Вт), не более: | |
| по цепи напряжения | 5 (1,5) |
| по цепи тока | 0,1 |
| Количество тарифов | до четырех |
| Напряжение резервного питания, В | от 9 до 12 |
| Установленный диапазон рабочих температур, ?С: | от минус 40 до плюс 60 |
| Средняя наработка счетчика электроэнергии на отказ, ч, не менее | 140000 |
| Средний срок службы электросчетчика, лет, не менее | 30 |
| Срок сохранения информации при отключении питания, лет | 10 |
| Масса электросчетчика, кг, не более | 0,45 |
| Габаритные размеры электросчетчика (длина; ширина; высота), мм | 108х110х65 |

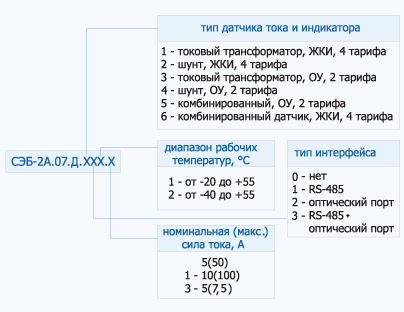

ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА СЭБ-2A.07Д
Изготавливаются следующие варианты СЭБ-2А.07Д
| Условное обозначение | Базовый(максимальный) ток, А | Интерфейс связи |
|---|---|---|
| СЭБ-2А.07Д.212 | 5(50) | RS-485 |
| СЭБ-2А.07Д.212.1 | 10(100) | RS-485 |
| СЭБ-2А.07Д.222 | 5(50) | оптопорт |
| СЭБ-2А.07Д.222.1 | 10(100) | оптопорт |
