СЭБ-2A.07
СЭБ-2A.07 счетчик электрической энергии однофазный многотарифный. Цена от 1 459,00 руб. В наличии на складе! Скидки до 30% + Бесплатная доставка по РФ! Технические характеристики СЭБ-2A.07
СЭБ-2A.07 счетчик электрической энергии снятый с серийного производства. В настоящее время выпускается под маркой МАЯК 101АТ
Поможем подобрать замену старой модели (831) 410-80-85 Звони!
Cчетчик СЭБ-2А.07.112 Цена 1 896,00 руб. с НДС
Cчетчик СЭБ-2А.07.122 Цена 1 459,00 руб. с НДС
Cчетчик СЭБ-2А.07.212 Цена 1 679,00 руб. с НДС
Cчетчик СЭБ-2А.07.212.1 Цена 1 898,00 руб. с НДС
Cчетчик СЭБ-2А.07.222 Цена 1 459,00 руб. с НДС
Cчетчик СЭБ-2А.07.312 Цена 1 679,00 руб. с НДС
Cчетчик СЭБ-2А.07.412 Цена 1 679,00 руб. с НДС
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА СЭБ-2A.07
Счетчики СЭБ-2A.07 предназначены для многотарифного учёта активной электроэнергии в двухпроводных сетях переменного тока частотой 50 Гц, дифференцированного по времени суток, уровню мощности и уровню потребляемой энергии.
Электросчетчики СЭБ-2A.07 имеют телеметрический и цифровой интерфейс связи (оптический порт или RS-485), что позволяет эксплуатировать их в составе любых автоматизированных информационно-измерительных системах (АСКУЭ).
Счетчики электроэнергии СЭБ-2A.07 имеют модификации отличающиеся температурным диапазоном, вариантом индикации: электромеханическим устройством отсчетным (УО) или жидкокристаллическим индикатором (ЖКИ), типом подключаемого к сети токового измерительного устройства (токовым трансформатором, комбинированным датчиком тока или шунтом), классами точности, наличием электронной пломбы, интерфейсом связи (RS-485 или оптический порт).
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ ЭЛЕКТРОСЧЕТЧИКА СЭБ-2A.07
Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ИЛГШ.411152.112 ТУ
Сертификат соответствия № РОСС RU.АЯ74.В33478
Свидетельство об утверждении типа средств измерений RU.C.34.011.A № 45672
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА СЭБ-2A.07
- Внутренний тарификатор на 4 тарифа (на 12 сезонов).
- 9 тарифных зон в сутки.
- Энергонезависимая память.
- Интерфейс связи - RS-485 или оптический порт
- Программируемый импульсный выход (режим контроля мощности и режим отключения выходного автомата. Контроль, поверка, телеметрия).
- Тип индикации - жидкокристаллический индикатор или механическое отсчетное устройство
- В качестве датчика тока используется трансформатор тока, шунт или комбинированный датчик (трансформатор тока и шунт).
- Возможность подключения внешнего резервного источника питания (9-12 В) для снятия показаний с ЖКИ при отсутствии 230 В.
- Электронная пломба (дополнительно)
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА СЭБ-2A.07
Счетчик СЭБ-2A.07 позволяет сохранять в энергонезависимой памяти количество учтенной электроэнергии:
- значение учтенной активной электроэнергии нарастающим итогом с момента изготовления по всем тарифам;
- значение учтенной активной электроэнергии на начало каждого месяца по всем тарифам;
- значение учтенной активной электроэнергии нарастающим итогом с превышением лимита мощности по всем тарифам;
- значение учтенной активной электроэнергии и максимальной мощности каждого получаса месяца в течение двух месяцев (два графика мощности);
- регистрацию и хранение времени включения/отключения питания на зажимы счетчиков;
- регистрацию времени вскрытия защитной крышки клеммной колодки, для электросчетчиков с электронной пломбой.
Счетчики электроэнергии СЭБ-2A.07 имеют возможность перепрограммирования через интерфейс RS-485 или оптический порт следующих параметров:
- скорости обмена;
- группового пароля, индивидуального пароля и адреса.
Счетчики электроэнергии СЭБ-2A.07 имеют возможность считывания и перепрограммирования через интерфейс RS-485 или оптический порт следующих параметров:
- категории потребителя;
- расписания праздничных дней;
- годового тарифного расписания (на каждый день недели и праздничный день месяца);
- лимита мощности и месячного лимита энергии;
- разрешение и запрет автоматического перехода с "летнего" времени на "зимнее" и с "зимнего" на "летнее";
- текущего времени и даты;
- функции переключения импульсного выхода в режимы: для поверки электросчетчика или для контроля энергопотребления с возможностью формирования сигнала на отключение;
- режима индикации и периода индикации в диапазоне от 6 до 60 с (электросчетчика с ЖКИ);
- разрешение однотарифного режима работы электросчетчика.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА СЭБ-2A.07
| Наименование величины | Значение |
|---|---|
| Межповерочный интервал, лет | 10 |
| Номинальное напряжение, В | 230 |
| Диапазон частот измерительной сети, Гц | от 47,5 до 52,5 |
| Базовая/максимальная сила тока, А | 5 (50), 10 (100) |
| Класс точности | 1 (2) |
| Порог чувствительности для счетчиков электроэнергии с Iб=5 А: | |
| класса точности 1, мА | 20 |
| класса точности 2, мА | 25 |
| Порог чувствительности для счетчиков электроэнергии с Iб=10 А: | |
| класса точности 1, мА | 40 |
| класса точности 2, мА | 50 |
| Цена одного разряда счетного механизма, кВт·ч: | |
| - младшего | 0,1 |
| - старшего | 10000 |
| Цена младшего разряда в памяти счетчика электроэнергии (доступно с помощью интерфейса), кВт·ч | 0,001 |
| Количество импульсных выходов | 1 |
| Режим питания импульсного выхода: | |
| - напряжение, В | 24 |
| - сила тока, мА | 30 |
| Передаточное число импульсного выходного устройства электросчетчиков с Iб=5 А: | |
| - в «основном» режиме, имп/(кВт·ч) | 500 |
| - в режиме «поверки», имп/(кВт·ч) | 10000 |
| Передаточное число импульсного выходного устройства электросчетчиков с Iб=10 А: | |
| - в «основном» режиме, имп/(кВт·ч) | 250 |
| - в режиме «поверки», имп/(кВт·ч) | 5000 |
| Точность хода часов внутреннего таймера при нормальной температуре, при наличии или отсутствии напряжения питания до 10 лет, с/сутки | ±0, 5 |
| Срок сохранения информации при отключении питания, лет | 10 |
| Полная мощность, потребляемая цепью напряжения, не более, В·А | 7,5 |
| Активная мощность, потребляемая цепью напряжения, не более, Вт | 1,6 |
| Средняя наработка на отказ, ч | 88000 |
| Средний срок службы, лет | 30 |
| Масса счетчика электроэнергии, не более, кг | 0,85 |
| Габаритные размеры электросчетчика, не более, мм | 179х140х75 (65) |
| Напряжение резервного питания | от 9 до 12 В |

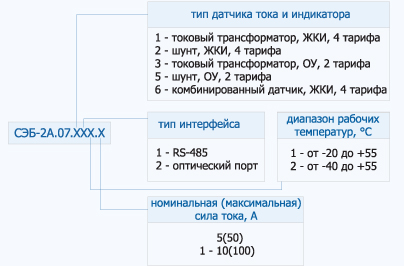

ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА СЭБ-2A.07
Изготавливаются следующие варианты СЭБ-2А.07
| Условное обозначение | Базовый(максимальный) ток, А | Интерфейс связи | Тип индикатора |
|---|---|---|---|
| СЭБ-2А.07.112 | 5(50) | RS-485 | ЖКИ |
| СЭБ-2А.07.122 | 5(50) | RS-485 | ЖКИ |
| СЭБ-2А.07.212 | 5(50) | RS-485 | ЖКИ |
| СЭБ-2А.07.212.1 | 10(100) | RS-485 | ЖКИ |
| СЭБ-2А.07.222 | 5(50) | оптопорт | ЖКИ |
| СЭБ-2А.07.312 | 5(50) | RS-485 | ОУ |
| СЭБ-2А.07.412 | 5(50) | RS-485 | ОУ |
