Разветвитель интерфейса rs 422/485 ПР-4
Разветвитель интерфейса РИ 4 может применяться в электросчётчиках, газосчётчиках, счётчиках тепла или воды, а также в сигнализационных охранных и пожарных устройствах. Относится к классу пассивных разветвителей. Предназначение - эксплуатация в электроцепях АСУ ТП (АСКУЭ), количество ответвлений от шины интерфейса - два. Проводники соединены при помощи пружинных клемм. Разветвители интерфейса rs 485 ПР 4 применимы в помещениях. Для установки в уличных условиях требуется дополнительная защита. Обладают способностью к самостоятельному погашению, огнеустойчивы.
Сводная таблица по ПР-4
| Отличительные характеристики | ПР-4 IP55 (РП-4,РИ-4, EX4TB) | ПР-4У (КРП-4) | ПР-4 (EX4TB) |
|---|---|---|---|
| Материал корп. | полипропилен | пластик | пластик |
| Колич. вводов (шт.) | 4 | 4 | 4 |
| Сеч. проводников (мм) | 0,2...2.5 | 0,2...2.5 | 0,2...1.5 |
| Диаметр кабеля | 2...8 | 2...8 | 3...20 |
| Макс. напряжение (В) | до 300 | до 300 | до 150 |
| Макс. ток (А) | до 8 | до 8 | до 2 |
| Степень защиты (IP) | 55 | 65 | 55 |
| Диапазон рабочих температур (°С): | -25 до +40 оС | -40...+80 | -40...+80 |
| Габариты оборудования (мм) | 83 х 83 х 43 | 132 х 105 х 56 | 98 х 98 х 35 |
 |
Разветвитель интерфейса rs 422/485 ПР-4 (он же РП-4, EX4TB, Краб) |
 |

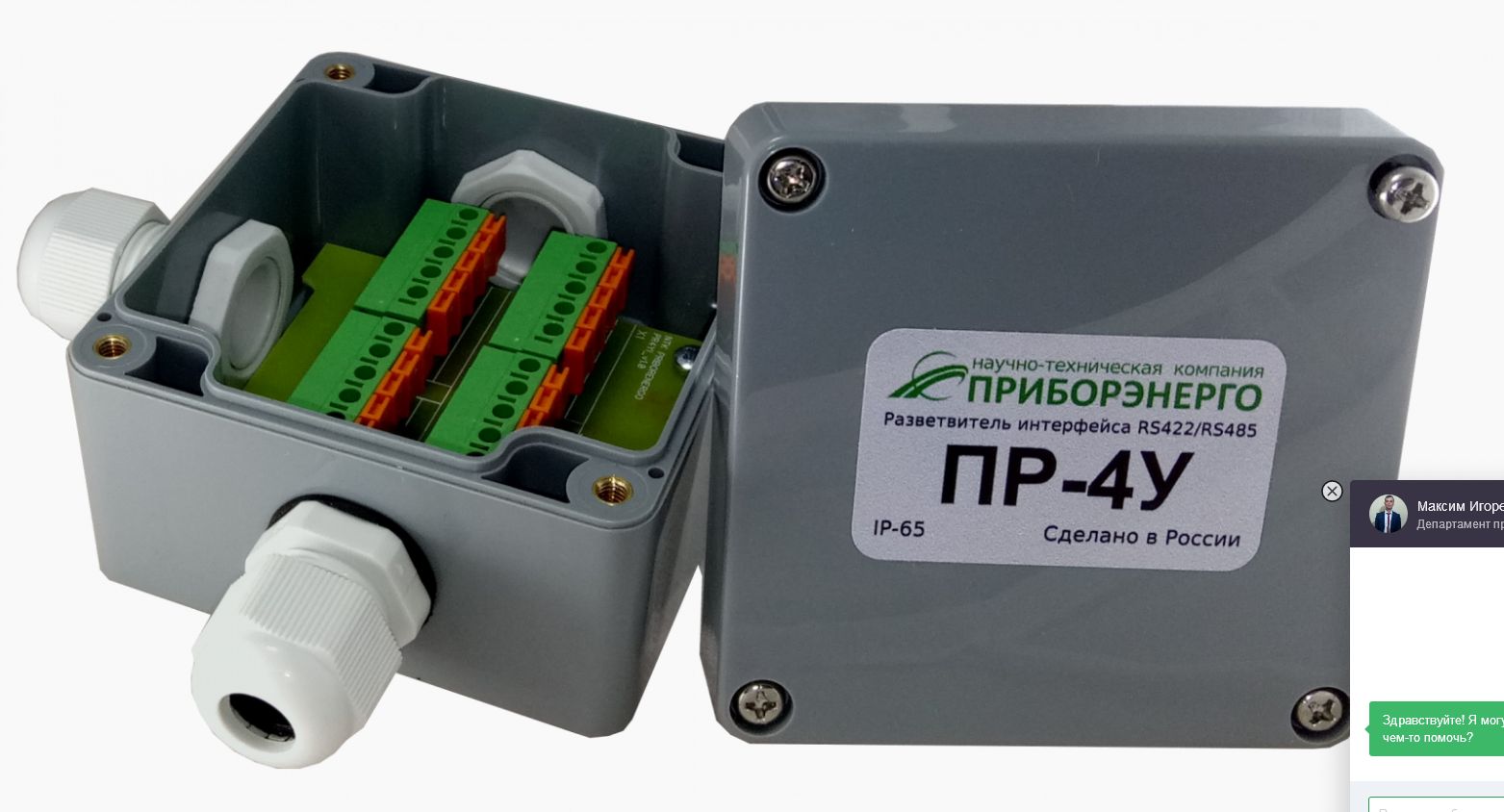

Разветвитель интерфейса rs 422/485 ПР-4У (он же КРП-4, Краб) |
 |
Разветвитель интерфейса rs 422/485 ПР-4 IP55 (он же РИ-4, РП-4) |
