Разветвители интерфейса ПР-3СР (SP 485-1) rs 485 с установленными терминаторами 120 Ом
Можно встретить и другие названия этого изделия - разветвитель интерфейса ПР-3СР с терминаторами или SP 485-1. Прибор относится к пассивным разветвителям, оснащено двумя портами RS-485. Его применяют, когда нужно подключить устройство с интерфейсом RS 485 к информационной линии. Разветвитель интерфейса с резисторами имеет герметичные вводы PG 9 и PG 11. Вводы кабелей разветвителя интерфейса 120 ом изготовлены из прочного и стойкого к неблагоприятным внешним условиям полиамида, что в сочетании с неопреновыми уплотнителями и антивибрационной защитой позволяет изделию иметь длительный срок службы. Устройство может применяться в условиях повышенной сложности. Наличие встроенных резисторов (терминаторов) позволяет не устанавливать их дополнительно.
Сводная таблица по ПР-3СР
| Отличительные характеристики | ПР-3СР (SP 485-1) | ПР-3СР IP55 | ПР-6СР IP55 | ПР-6СР |
|---|---|---|---|---|
| Материал корп. | пластик | полипропилен | полипропилен | пластик |
| Колич. вводов (шт.) | 3 | 3 | 6 | 6 |
| Сеч. проводников (мм) | 0,2...1.5 (2.5) | 0,2...1.5 (2.5) | 0,2...1.5 (2.5) | 0,2...1.5 (2.5) |
| Диаметр кабеля | 3...10 | 3...20 | 3...20 | 3...10 |
| Макс. напряжение (В) | до 300 | до 300 | до 300 | до 300 |
| Макс. ток (А) | до 8 | до 8 | до 8 | до 8 |
| Степень защиты (IP) | 65 | 55 | 55 | 65 |
| Диапазон рабочих температур (°С): | -40...+80 | -25 до +40 | -25 до + 40 | -40...+80 |
| Габариты оборудования (мм) | 198 х 85 х 35 | 83 х 83 х 43 | 132 х 105 х 56 | 210 х 130 х 56 |
 |
Разветвители интерфейса ПР-3СР (он же SP 485-1) rs 485 с установленными терминаторами 120 Ом. |
 |

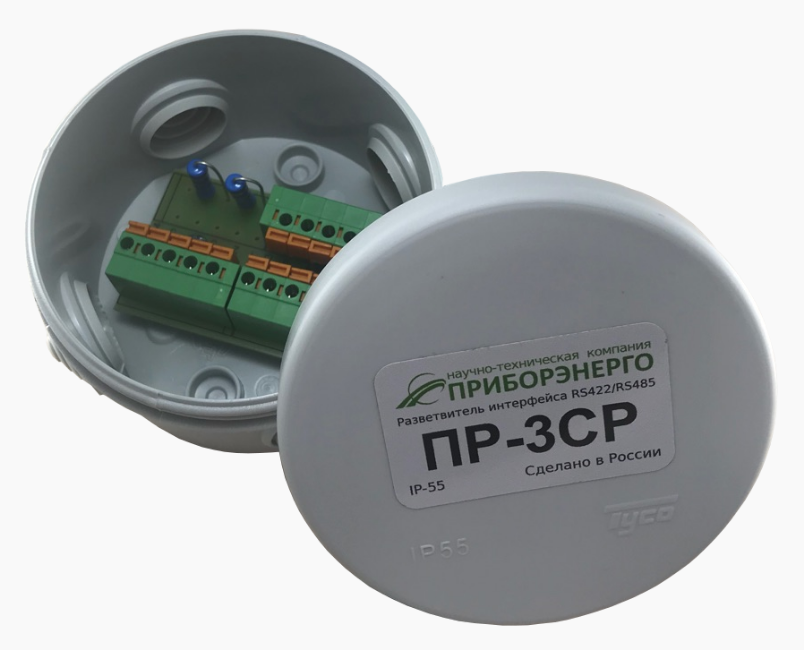

Разветвители интерфейса ПР-3СР IP55 rs 485 с установленными терминаторами 120 Ом |
 |
Разветвители интерфейса ПР-6СР IP55 rs 485 с установленными терминаторами 120 Ом. |
 |
Разветвители интерфейса ПР-6СР rs 485 с установленными терминаторами 120 Ом. |
