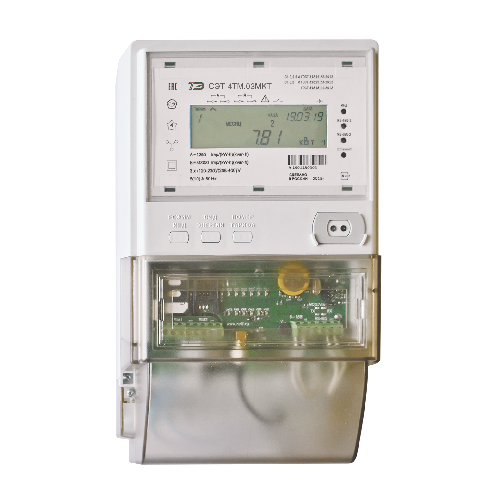

СЭТ-4ТМ.03МКТ
(счетчик электрической энергии трехфазный многофункциональный)
Измеритель ПКЭ
Протокол DLMS/COSEM (СПОДЭС)
СЭТ-4ТМ.03МКТ Цена от руб. с НДС. Всегда в наличии на складе! Купи электросчетчик СЭТ-4ТМ.03МКТ у нас и получи скидку до 30% + Бесплатная доставка по РФ!
Цены по прайс-листу завода изготовителя
Cчетчик СЭТ-4ТМ.03МКТ.00
Cчетчик СЭТ-4ТМ.03МКТ.01
Cчетчик СЭТ-4ТМ.03МКТ.02
Cчетчик СЭТ-4ТМ.03МКТ.03
Cчетчик СЭТ-4ТМ.03МКТ.04
Cчетчик СЭТ-4ТМ.03МКТ.05
Cчетчик СЭТ-4ТМ.03МКТ.06
Cчетчик СЭТ-4ТМ.03МКТ.07
Cчетчик СЭТ-4ТМ.03МКТ.08
Cчетчик СЭТ-4ТМ.03МКТ.09
Cчетчик СЭТ-4ТМ.03МКТ.10
Cчетчик СЭТ-4ТМ.03МКТ.11
Cчетчик СЭТ-4ТМ.03МКТ.12
Cчетчик СЭТ-4ТМ.03МКТ.13
Cчетчик СЭТ-4ТМ.03МКТ.14
Cчетчик СЭТ-4ТМ.03МКТ.15
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ СЭТ-4ТМ.03МКТ
- многотарифный учет активной и реактивной энергии в двух направлениях и четырехквадрантной реактивной энергии (восемь каналов учета);
- измерение и учет нетарифицированной активной и реактивной энергии с учетом потерь в линии электропередачи и силовом трансформаторе;
- ведение двух независимых массивов профиля мощности нагрузки базовой структуры (в том числе и с учетом потерь) для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут;
- ведение двух независимых массивов профиля параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 48 каналов). Глубина хранения первого массива для 16 профилируемых параметров 303 дня при времени интегрирования 30 минут. Глубина хранения второго массива для 16 профилируемых параметров 764 дня при времени интегрирования 10 минут.
- регистрация максимумов мощности (активной, реактивной, прямого и обратного направления, в том числе с учетом потерь) по каждому базовому массиву профиля с использованием двенадцати сезонного расписания утренних и вечерних максимумов;
- измерение параметров трехфазной электрической сети;
- измерение параметров качества электрической энергии (ПКЭ) и ведение статистики показателей качества с формированием суточных отчетов глубиной до 40 суток;
Счетчик СЭТ-4ТМ.03МКТ ведет архивы тарифицированной учтенной энергии, нетарифицированной энергии с учетом потерь и нетарифицированный пофазный учет (активной, реактивной энергии прямого и обратного направления и четырехквадрантной реактивной энергии), а также учет числа импульсов, поступающих от внешних устройств по цифровым входам:
- всего от сброса (нарастающий итог);
- за текущий год и 9 предыдущих лет;
- на начало текущего года и 10 предыдущих лет;
- за текущий месяц и 35 предыдущих месяцев;
- на начало текущего месяца и 36 предыдущих месяцев;
- за текущие сутки и 123 предыдущих дня;
- на начало текущих суток и 124 предыдущих дня.
Счетчик может применяться как средство коммерческого или технического учета электрической энергии на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков, производить мониторинг качества электроэнергии в точке измерения.
В части метрологических характеристик счетчик соответствует требованиям:
- ГОСТ 31819.22-2012 при измерении активной энергии и мощности прямого и обратного направления для классов точности 0,2S и 0,5S,
- ГОСТ 31819.23-2012 при измерении реактивной энергии и мощности прямого и обратного направления для класса точности 1 и для класса точности 0,5 по ТУ;
- ГОСТ 30804.4.30-2013 при измерении показателей качества электроэнергии для класса измерений S;
- ГОСТ 30804.4.7-2013 при измерении гармоник и интергармоник для класса точности II.
СЭТ-4ТМ.03МКТ может работать в режиме непрерывного мониторинга качества электроэнергии в соответствии с ГОСТ 33073-2014 по следующим показателям:
- отрицательное и положительное отклонение фазных (или междуфазных) напряжений;
- отклонение частоты;
- коэффициенты несимметрии напряжения по обратной и нулевой последовательности;
- суммарных коэффициентов гармонических составляющих фазных (или междуфазных) напряжения;
- коэффициентов гармонических составляющих фазных (или междуфазных) напряжений порядка n (n=2-40);
- коэффициентов интергармонических составляющих фазных (или междуфазных) напряжений порядка n (n=1-39);
- характеристики провалов, прерываний напряжения и перенапряжений
Счетчик ведет статистические таблицы данных ПКЭ в соответствии с ГОСТ 32144-2013 с формированием протокола испытаний по ГОСТ 33073-2014.
Счетчик ведет измерения с временем интегрирования 3 секунды (объединение 15 результатов измерения на интервале 200 мс) следующих параметров тока:
- коэффициенты несимметрии тока по обратной и нулевой последовательности;
- суммарных коэффициентов гармонических составляющих токов;
- коэффициентов гармонических составляющих токов порядка n (n=2-40);
- коэффициентов интергармонических составляющих токов порядка n (n=1-39).
Счетчик имеет интерфейсы связи и предназначен для работы, как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ) В счетчике функционируют четыре встроенных равноприоритетных, независимых, гальванически изолированных интерфейса связи:
- оптический интерфейс по ГОСТ IEC 61107-2011;
- два интерфейса RS-485;
- Ethernet (опционально).
Счетчик СЭТ-4ТМ.03МКТ через оптопорт и интерфейсы RS-485 поддерживает следующие протоколы обмена:
- ModBus-подобный, СЭТ-4ТМ.02 - совместимый протокол;
- DLMS/COSEM (СПОДЭС) с транспортным уровнем HDLC;
- WRAPPER DLMS/COSEM (СПОДЭС);
СЭТ-4ТМ.03МКТ через Ethernet-интерфейс поддерживает до четырех соединений клиент/сервер TCP/IP и следующие протоколы обмена:
- ModBus-подобный, СЭТ-4ТМ.02 - совместимый протокол;
- канальный пакетный протокол системы «Пирамида»;
- WRAPPER DLMS/COSEM (СПОДЭС) .
В счетчик могут быть установлены дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети: PLC, ZigBee, GSM, UMTS, LTE, Wi-Fi, RF. При этом счетчик выполняет функцию коммуникатора и к его интерфейсу RS-485 могут быть подключены другие счетчики объекта без дополнительных интерфейсных модулей, образуя локальную сеть объекта, с возможностью удаленного доступа к каждому счетчику объекта.
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ СЭТ-4ТМ.03МКТ
- Цифровая обработка входных аналоговых сигналов с применением быстрого преобразования Фурье;
- Расширенный диапазон номинальных и рабочих напряжений: 3?(46-138)/(80-240) В или 3?(96-276)/(166-480) В. Возможность работы при предельных напряжениях до 440 В;
- Резервное питание от сети переменного или постоянного тока в диапазоне напряжений от 90 до 276 В и предельном напряжении 440 В;
- Электронные энергонезависимые пломбы крышки корпуса и крышки зажимов с фиксацией времени вскрытия в журнале событий;
- Датчик магнитного поля повышенной индукции с индикацией факта воздействия на ЖКИ и фиксацией времени воздействия в журнале событий;
- ЖКИ с подсветкой и полем для индикации OBIS-кодов;
- Конфигурирование для работы в однонаправленном режиме (учет по модулю) и в реверсном режиме (учет со сменой знака направления) без переключения токовых цепей;
- Конфигурирование для работы в режиме двухэлементного счетчика при включении по схеме Арона;
- Ведение журналов событий и журналов ПКЭ;
- Непрерывная, циклическая самодиагностика с записью результата в статусный журнал;
- Формирование сигнала управления нагрузкой по различным программируемым критериям;
- Два конфигурируемых цифровых входа с функцией телесигнализации или учета числа импульсов от внешних датчиков;
- Два конфигурируемых испытательных выхода.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА СЭТ-4ТМ.03МКТ
| Наименование величины | Значение |
|---|---|
| Класс точности при измерении в прямом и обратном направлении в соответствии с вариантом исполнения: -активной энергии по ГОСТ 31819.22-2012 -реактивной энергии по ФРДС.411152.005ТУ -реактивной энергии по ГОСТ 31819.23-2012 | 0,2S или 0,5S 0,5 1,0 |
| Номинальный (максимальный) ток (Iном/Iмакс), А | 1 (2) или 5 (10) |
| Максимальный ток в течение 0,5 с, А | 20Iмакс |
| Стартовый ток (чувствительность) (0,001Iном), мА | 1 или 5 |
| Диапазон номинальных напряжений (Uном), В | 3?(57,7-115)/(100-200) или 3?(120-230)/(208-400) |
| Установленный рабочий диапазон напряжений от 0,8Uном до 1,2Uном, В,:
- для счетчиков с Uном 3*(57,7-115)/(100-200)В - для счетчиков с Uном 3*(120-230)/(208-400) В | 3*(46-138)/(80-240) 3*(96-276)/(166-480) |
| Предельный диапазон напряжений фаза – ноль, В | от 0 до 440
в двух любых фазах |
| Рабочий диапазон входного напряжения резервного источника питания (переменного или постоянного тока), В | от 90 до 276 |
| Предельный диапазон входного напряжений резервного источника питания (переменного или постоянного тока), В | от 0 до 440 |
| Номинальная частота сети, Гц | 50 |
| Рабочий диапазон частот, Гц | от 42,5 до 57,5 |
| Диапазон измерения отклонения частоты от 50 Гц, Гц | от -7,5 до +7,5 |
| Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения счетчика, при отсутствии резервного питания, Вт (В/А), не более:
-при 57,7 В -при 115 В -при 120 В -при 230 В | 1,1 (1,2) 1,2 (1,3) 1,2 (1,3) 1,6 (1,8) |
| При работе от источника резервного питания для каждой параллельной цепи напряжения:
- ток потребления, мА, не более - входное сопротивление, МОм - входная емкость, пФ | 0,5 1 1500 |
| Полная мощность, потребляемая каждой последовательной цепью, В/А, не более | 0,1 |
| Максимальный ток потребления от резервного источника питания переменного и постоянного тока в диапазоне напряжений от 90 до 276 В, мА, не более | |
| счетчики без дополнительного интерфейсного модуля
при = 90 В при = 276 В при ~ 90 В при ~ 90 В | 35 15 50 20 |
| счетчики с дополнительным интерфейсным модулем (ток 200 мА)
при = 90 В при = 276 В при ~ 90 В при ~ 90 В | 80 30 90 40 |
| Скорость обмена информацией, бит/с:
- по оптическому порту - по интерфейсу RS-485 |
9600
115200, 76800, 57600, 38400, 19200, 9600, 4800, 2400, 1200, 600, 300 |
| Тарификатор:
- число тарифов - число тарифных зон в сутках с дискретностью 10 мин - число типов дней - число сезонов | 8 144 8 12 |
| Сохранность данных при прерываниях питания, лет:
- информации, более - внутренних часов (питание от литиевой батареи), не менее | 40 12 |
| Самодиагностика | Циклическая, непрерывная |
| Помехоэмиссия | ТР ТС 020/2011, ГОСТ 30805.22-2013 для оборудования класса А |
| Помехоустойчивость:
-к электростатическим разрядам -к наносекундным импульсным помехам -к микросекундным импульсным помехам большой энергии; -к радиочастотному электромагнитному полю; -к колебательным затухающим помехам; -к кондуктивным помехам -к магнитному полю промышленной частоты -к импульсному магнитному полю | ГОСТ 31818.11-2012,
ТР ТС 020/2011
ГОСТ 30804.4.2-2013
(степ. жесткости 4);
ГОСТ 30804.4.4-2013 (степ. жесткости 4); СТБ МЭК 61000-4-5-2006, ГОСТ Р 51317.4.5-99 (степ. жесткости 4); ГОСТ 30804.4.3-2013 (степ. жесткости 4); ГОСТ IEC 61000-4-12-2016 (ГОСТ 30804.4.12-2002) (степ. жесткости 3); СТБ IEC 61000-4-6-2009, ГОСТ Р 51317.4.6-99 (степ. жесткости 3) ГОСТ Р 50648-94 (степень жесткости 5) ГОСТ 30336-95/ГОСТ Р 50649-94 (степень жесткости 5) |
| Рабочие условия эксплуатации:
- температура окружающего воздуха, °С - относительная влажность при 30 °С, % - давление, кПа |
от –40 до +60; 90; от 70 до 106,7 |
| Габаритные размеры, мм, не более | 299*170*101 |
| Масса, кг, не более | 1,65 |
| Средний срок службы, лет | 30 |
| Средняя наработка до отказа, ч | 220000 |
| Гарантийный срок эксплуатации, лет | 5 |
ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА СЭТ-4ТМ.03МКТ
| Условное обозначение электросчетчика | Номинальный (максимальный) ток, А | Номинальное напряжение, В | Класс точности при измерении активной/ реактивной энергии | Наличие интерфейса Ethernet |
|---|---|---|---|---|
| СЭТ-4ТМ.03МКТ.00 | 5(10) | 3x(57,7-115)/(100-200) | 0,2 S/0,5 | есть |
| СЭТ-4ТМ.03МКТ.01 | 0,5 S/1,0 | есть | ||
| СЭТ-4ТМ.03МКТ.02 | 0,2 S/0,5 | нет | ||
| СЭТ-4ТМ.03МКТ.03 | 0,5 S/1,0 | нет | ||
| СЭТ-4ТМ.03МКТ.04 | 5(10) | 3x(120-230)/(208-400) | 0,2 S/0,5 | есть |
| СЭТ-4ТМ.03МКТ.05 | 0,5 S/1,0 | есть | ||
| СЭТ-4ТМ.03МКТ.06 | 0,2 S/0,5 | нет | ||
| СЭТ-4ТМ.03МКТ.07 | 0,5 S/1,0 | нет | ||
| СЭТ-4ТМ.03МКТ.08 | 1(2) | 3x(57,7-115)/(100-200) | 0,2 S/0,5 | есть |
| СЭТ-4ТМ.03МКТ.09 | 0,5 S/1,0 | есть | ||
| СЭТ-4ТМ.03МКТ.10 | 0,2 S/0,5 | нет | ||
| СЭТ-4ТМ.03МКТ.11 | 0,5 S/1,0 | нет | ||
| СЭТ-4ТМ.03МКТ.12 | 1(2) | 3x(120-230)/(208-400) | 0,2 S/0,5 | есть |
| СЭТ-4ТМ.03МКТ.13 | 0,5 S/1,0 | есть | ||
| СЭТ-4ТМ.03МКТ.14 | 0,2 S/0,5 | нет | ||
| СЭТ-4ТМ.03МКТ.15 | 0,5 S/1,0 | нет |
ТИПЫ УСТАНАВЛИВАЕМЫХ ДОПОЛНИТЕЛЬНЫХ ИНТЕРФЕЙСНЫХ МОДУЛЕЙ В СЭТ-4ТМ.03МКТ
| Условное обозначение | Номинальный |
|---|---|
| 01 | Коммуникатор GSM ТЕ101.02.01 |
| 02 | Модем PLC M-2.01Т.01 (однофазный) |
| 03 | Модем PLC M-2.01Т.02 (трехфазный) |
| 04 | Коммуникатор 3G ТЕ101.03.01 |
| 05 | Модем Ethernet М-3.01Т.ZZ |
| 06 | Модем ISM М-4.01Т.ZZ (430 МГц) |
| 07 | Модем ISM М-4.02Т.ZZ (860 МГц) |
| 08 | Модем ISM М-4.03Т.ZZ (2400 МГц) |
| 09 | Модем оптический М-5.01Т.ZZ |
| 10 | Коммуникатор Wi-Fi ТЕ102.01.ZZ |
| 11 | Коммуникатор 4G ТЕ101.04.01 |
| 12 | Коммуникатор 4G ТЕ101.04.01/1 |
| 13 | Коммуникатор NB IoT TE101.01.01 |
| 14 | Модем LoRaWAN M-6.ZZТ.ZZ |
| 15 | Модем Bluetooth M-7.ZZТ.ZZ |
Примечания
1. ZZ – вариант исполнения интерфейсного модуля
2. В счетчики могут устанавливаться дополнительные интерфейсные модули, не приведенные в таблице 2 со следующими характеристиками:
- при питании от внутреннего источника счетчика с напряжением 12 В потребляемый ток не должен превышать 200 мА;
- при питании от внешнего источника величина напряжения изоляции цепей интерфейса RS-485 модуля от цепей электропитания должна быть 4000 В (среднеквадратическое значение в течение 1 минуты).
