Маршрутизатор RTR 8A.LG-1-1. Технические характеристики RTR8A.LG-1-1

Маршрутизатор RTR8A.LG-1-1 до 49 000,00 руб с НДС.

Предоставляются дополнительные скидки организациям и частным лицам.

ОПИСАНИЕ RTR8A.LG-1-1

УСПД RTR8А.LG-1-1 (однофидерный) - является важной составляющей частью АИИС "Матрица" и обеспечивает обмен информацией между Центром сбора данных и приборами учета электроэнергии, а также другим оборудованием. Обмен со счетчиками электрической энергии серии 7 Extra, серии 5 и 7 Lite, удаленными дисплеями RUD 512, а также дополнительным оборудованием осуществляется по каналу PLC с использованием модуляции FSK/SFSK/OFDM в зависимости от прошивки УСПД. Для обмена информацией с Центром УСПД RTR8А может использовать каналы связи: GPRS и Ethernet.

УСПД RTR8A выполняет следующие функции:

Как правило, УСПД RTR8A устанавливается в трансформаторной подстанции. Если в ТП один силовой трансформатор — устанавливается УСПД RTR8A.LG-1-1, если два, то УСПД RTR8A.LG-2-1. В отдельных случаях допускается установка УСПД во ВРУ дома, в правлении СНТ, ТСЖ или в диспетчерском пункте предприятия.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАРШРУТИЗАТОРА RTR 8A

Наименование параметраЗначение
Номинальное напряжение3х230/400 В
Номинальная частота50 (60) Гц ± 1Гц
Точность хода часов (при 25 °C) 0,5 с / 24 ч
Рабочий диапазон температур-40 до +70
Активная потребляемая мощность, не более 12 Вт
Полная потребляемая мощность, не более 25 В·A
Прочность изоляции 4 кВ, 50 Гц, 1 мин
Напряжение пробоя 6,8 кВ, 1,2 / 50 мкс
Устойчивость к кратковременным электрическим разрядам, не более4 кВ
Скорость передачи данных по основному каналу связи (в зависимости от версии ПО коммуникационной части прибора)100 бит/с (FSK)
2400 бит/с (S-FSK)
128 кбит/с (OFDM PRIME)
Резервный источник питанияВход 12 … 24 В
постоянного тока
Масса, не более1,25 кг
Габаритные размеры 261,8*184*87,8 мм
Степень защиты оболочкойIP51
Средний срок службы, не менее20 лет
Средняя наработка на отказ, не менее36 000 часов

Коммуникационные интерфейсы: RTR 8A

Основной канал PLC+
Количество фидеров1
Оптический интерфейс+
Ethernet+
USB-A (ведущий)+
USB-A (ведомый)+
GSM/GPRS (2G)+
GSM/GPRS (2G/3G)-

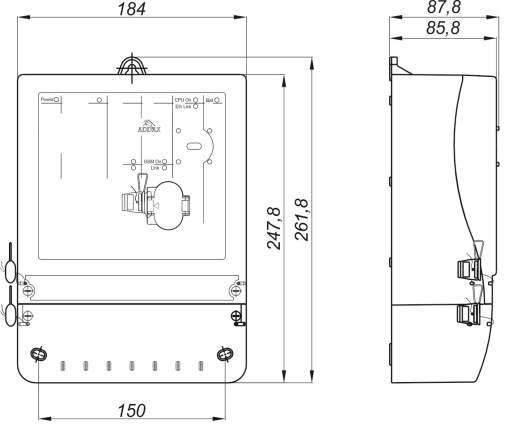

Габаритные размеры : RTR 8A

RTR8A

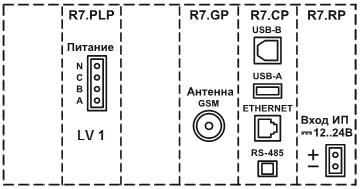

Панель разъемов: RTR 8A

RTR8A
